einen Mindestquerschnitt von 0,5 mm² bei einer Winkelgeberkabellänge bis 50 m.
8.7.5 Anschlusshinweise [X2B]

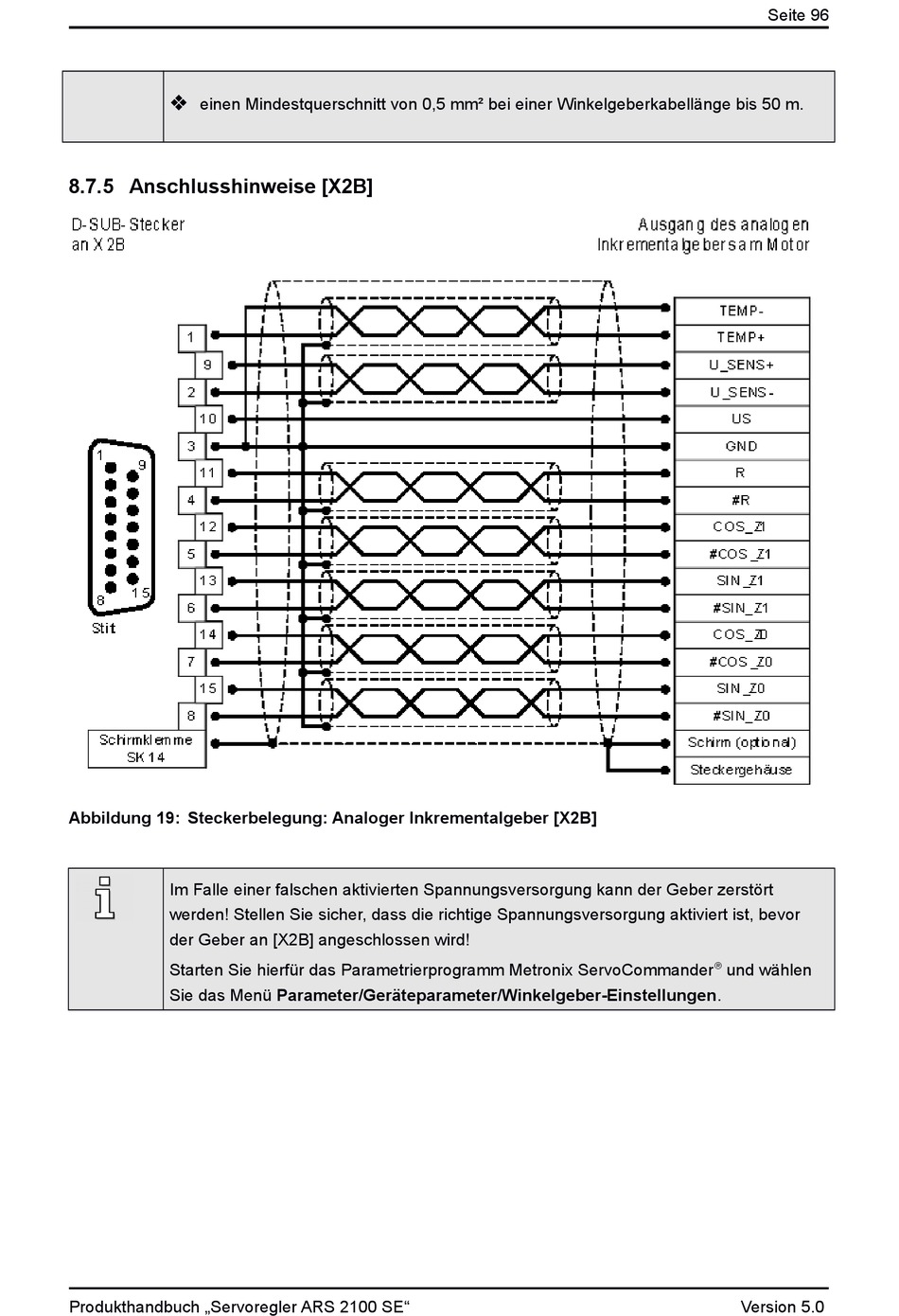

Abbildung 19: Steckerbelegung: Analoger Inkrementalgeber [X2B]
Im Falle einer falschen aktivierten Spannungsversorgung kann der Geber zerstört
werden! Stellen Sie sicher, dass die richtige Spannungsversorgung aktiviert ist, bevor
der Geber an [X2B] angeschlossen wird!
Starten Sie hierfür das Parametrierprogramm Metronix ServoCommander
Sie das Menü Parameter/Geräteparameter/Winkelgeber-Einstellungen.
Produkthandbuch „Servoregler ARS 2100 SE"
Seite 96
®
und wählen
Version 5.0
