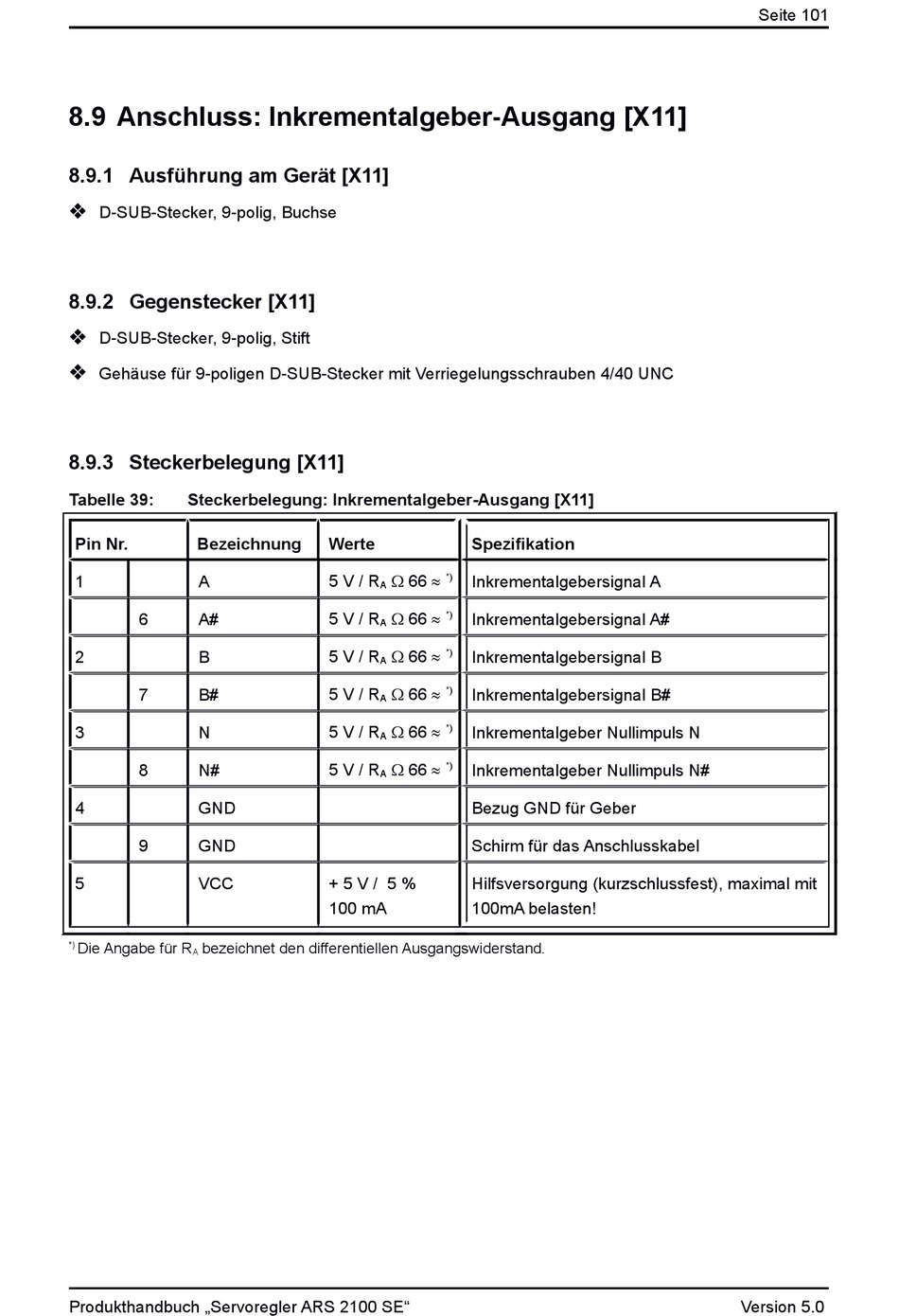

8.9 Anschluss: Inkrementalgeber-Ausgang [X11]

8.9.1 Ausführung am Gerät [X11]

D-SUB-Stecker, 9-polig, Buchse
8.9.2 Gegenstecker [X11]

D-SUB-Stecker, 9-polig, Stift

Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
8.9.3 Steckerbelegung [X11]
Tabelle 39: Steckerbelegung: Inkrementalgeber-Ausgang [X11]
Pin Nr. Bezeichnung
1 A
6 A#
2 B
7 B#
3 N
8 N#
4 GND
9 GND
5 VCC
*) Die Angabe für R bezeichnet den differentiellen Ausgangswiderstand.
A
Produkthandbuch „Servoregler ARS 2100 SE"
Werte Spezifikation
 66 
5 V / R *) Inkrementalgebersignal A
A
 66 
5 V / R *) Inkrementalgebersignal A#
A
 66 
5 V / R *)
Inkrementalgebersignal B
A
 66 
5 V / R *)
Inkrementalgebersignal B#
A
 66 
5 V / R *) Inkrementalgeber Nullimpuls N
A
 66 
5 V / R *) Inkrementalgeber Nullimpuls N#
A
Bezug GND für Geber
Schirm für das Anschlusskabel
+ 5 V / 5 % Hilfsversorgung (kurzschlussfest), maximal mit
100 mA 100mA belasten!
