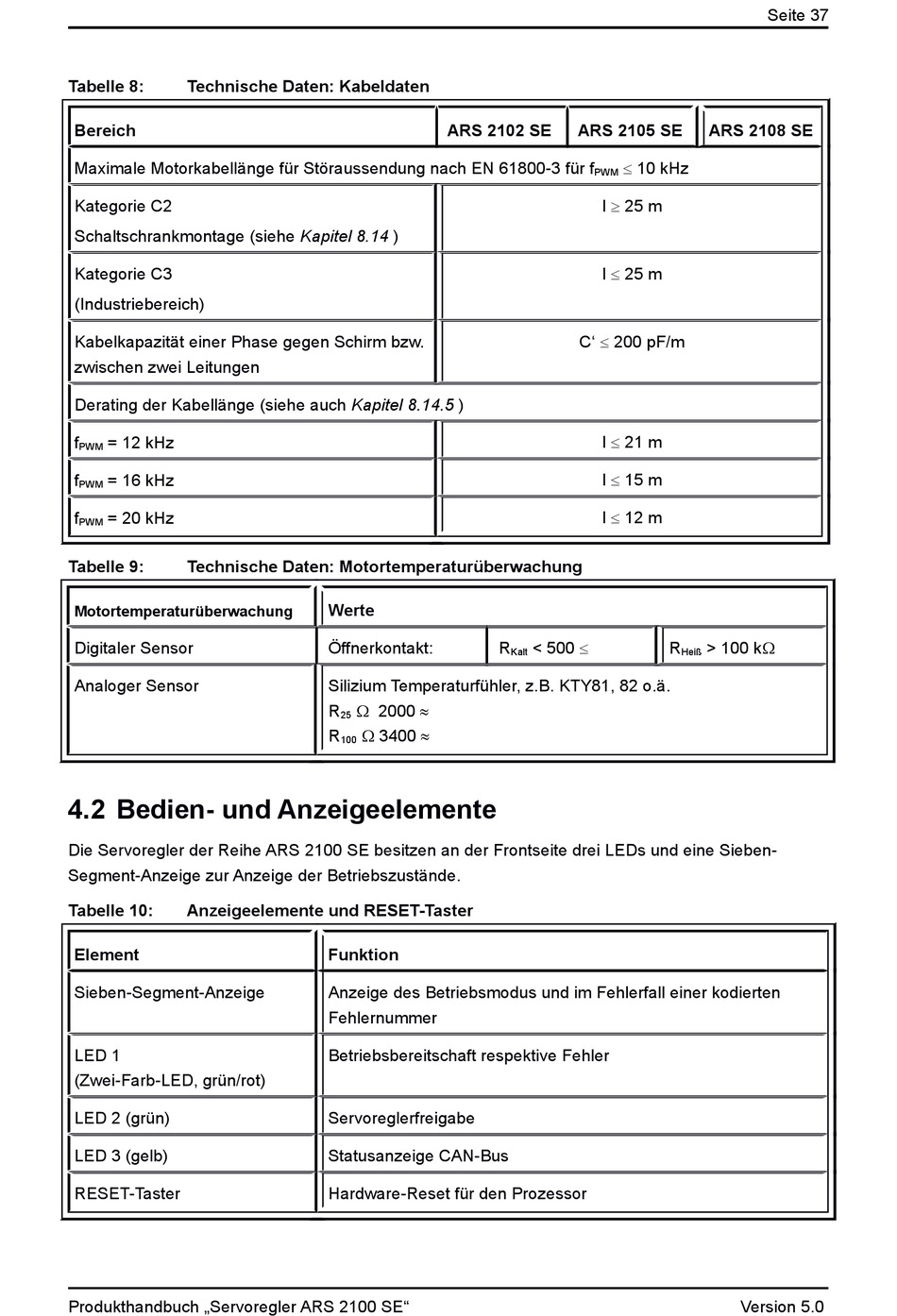

Tabelle 8:
Technische Daten: Kabeldaten
Bereich
Maximale Motorkabellänge für Störaussendung nach EN 61800-3
Kategorie C2
Schaltschrankmontage (siehe Kapitel 8.14 )
Kategorie C3
(Industriebereich)
Kabelkapazität einer Phase gegen Schirm bzw.
zwischen zwei Leitungen
Derating der Kabellänge (siehe auch Kapitel 8.14.5 )
f
= 12 kHz
PWM
f
= 16 kHz
PWM
f
= 20 kHz
PWM
Tabelle 9:
Technische Daten: Motortemperaturüberwachung
Motortemperaturüberwachung
Digitaler Sensor
Analoger Sensor
4.2 Bedien- und Anzeigeelemente
Die Servoregler der Reihe ARS 2100 SE besitzen an der Frontseite drei LEDs und eine Sieben-
Segment-Anzeige zur Anzeige der Betriebszustände.
Tabelle 10:
Anzeigeelemente und RESET-Taster
Element
Sieben-Segment-Anzeige
LED 1
(Zwei-Farb-LED, grün/rot)
LED 2 (grün)
LED 3 (gelb)
RESET-Taster
Produkthandbuch „Servoregler ARS 2100 SE"
ARS 2102 SE
Werte
Öffnerkontakt:
Silizium Temperaturfühler, z.B. KTY81, 82 o.ä.
2000
R
25
3400
R
100
Funktion
Anzeige des Betriebsmodus und im Fehlerfall einer kodierten
Fehlernummer
Betriebsbereitschaft respektive Fehler
Servoreglerfreigabe
Statusanzeige CAN-Bus
Hardware-Reset für den Prozessor
ARS 2105 SE
10 kHz
für f
PWM
l 25 m
l 25 m
C' 200 pF/m
l 21 m
l 15 m
l 12 m
< 500
R
Kalt
Seite 37
ARS 2108 SE
R
> 100 k
Heiß
Version 5.0
