Seite 73

8 Elektrische Installation

8.1 Belegung der Steckverbinder

Der Anschluss der Servoregler der Reihe ARS 2100 SE an die Versorgungsspannung, den Motor, den
Bremswiderstand und die Haltebremse erfolgt gemäß Abbildung 12.

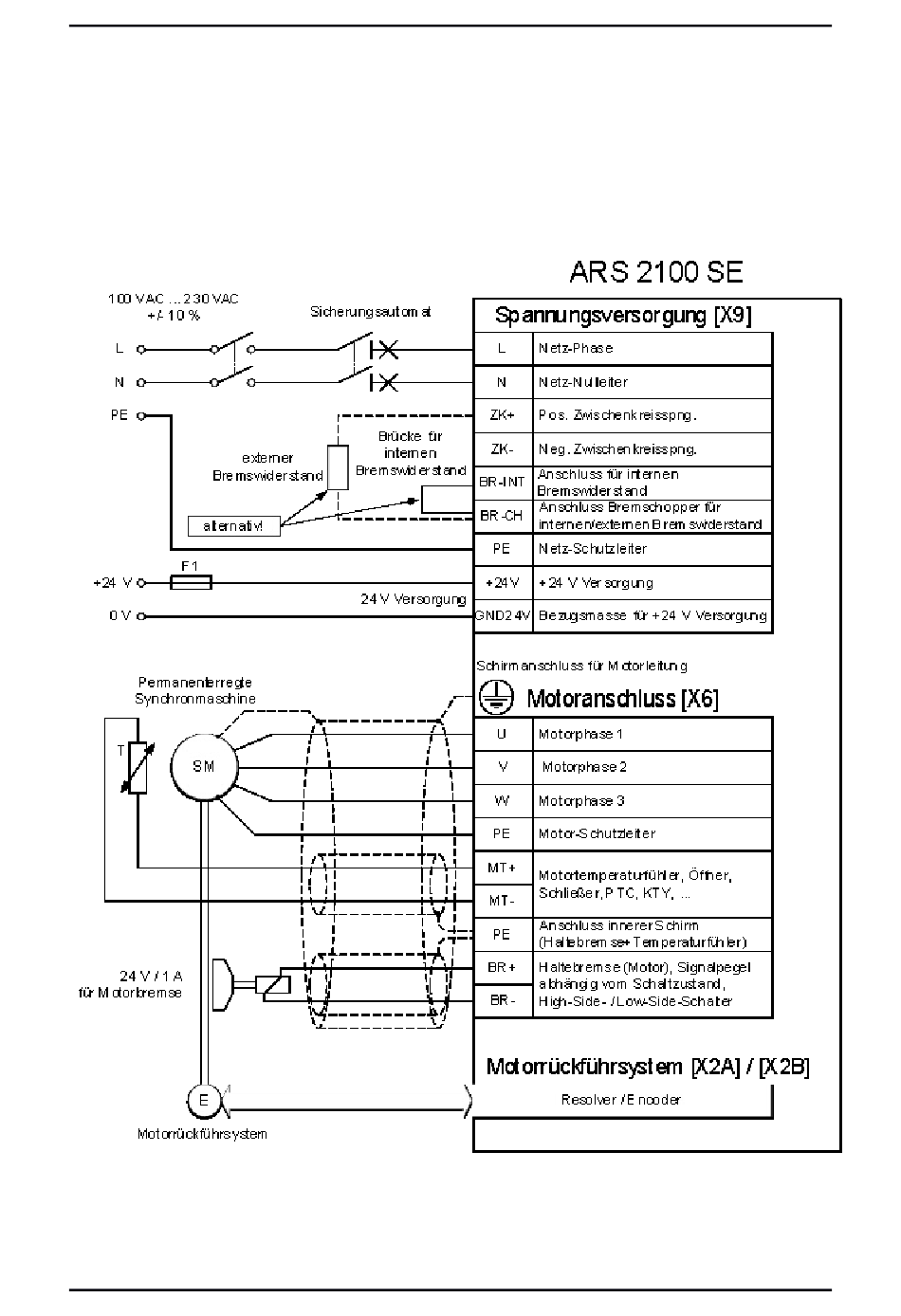

Abbildung 12: Anschluss an die Versorgungsspannung [X9] und den Motor [X6]

Produkthandbuch „Servoregler ARS 2100 SE" Version 5.0
