Elektrische Installation

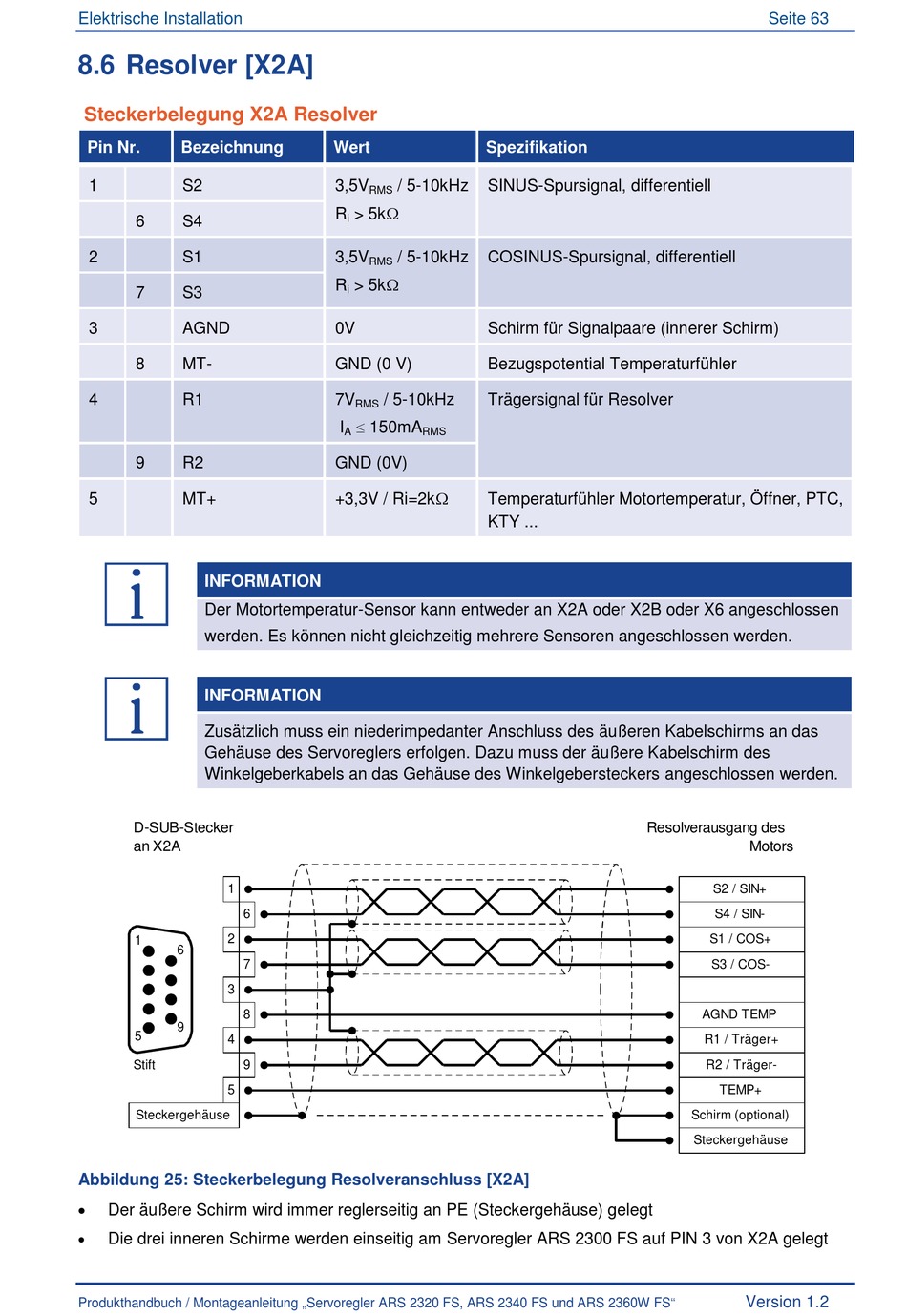

8.6 Resolver [X2A]
Steckerbelegung X2A Resolver
Pin Nr.
Bezeichnung
1
S2
6
S4
2
S1
7
S3
3
AGND
8
MT-
4
R1
9
R2
5
MT+
INFORMATION
Der Motortemperatur-Sensor kann entweder an X2A oder X2B oder X6 angeschlossen
werden. Es können nicht gleichzeitig mehrere Sensoren angeschlossen werden.
INFORMATION
Zusätzlich muss ein niederimpedanter Anschluss des äußeren Kabelschirms an das
Gehäuse des Servoreglers erfolgen. Dazu muss der äußere Kabelschirm des
Winkelgeberkabels an das Gehäuse des Winkelgebersteckers angeschlossen werden.
D-SUB-Stecker
an X2A
1
6
2
1
6
7
3
8
9
5
4
Stift
9
5
Steckergehäuse
Abbildung 25: Steckerbelegung Resolveranschluss [X2A]
Der äußere Schirm wird immer reglerseitig an PE (Steckergehäuse) gelegt
Die drei inneren Schirme werden einseitig am Servoregler ARS 2300 FS auf PIN 3 von X2A gelegt
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Wert
Spezifikation
3,5V
/ 5-10kHz
SINUS-Spursignal, differentiell
RMS
R
> 5k
i
3,5V
/ 5-10kHz
COSINUS-Spursignal, differentiell
RMS
R
> 5k
i
0V
Schirm für Signalpaare (innerer Schirm)
GND (0 V)
Bezugspotential Temperaturfühler
7V
/ 5-10kHz
Trägersignal für Resolver
RMS
150mA
I
A
RMS
GND (0V)
+3,3V / Ri=2k
Temperaturfühler Motortemperatur, Öffner, PTC,
KTY ...
Seite 63
Resolverausgang des
Motors
S2 / SIN+
S4 / SIN-
S1 / COS+
S3 / COS-
AGND TEMP
R1 / Träger+
R2 / Träger-
TEMP+
Schirm (optional)
Steckergehäuse
Version 1.2
