Seite 60

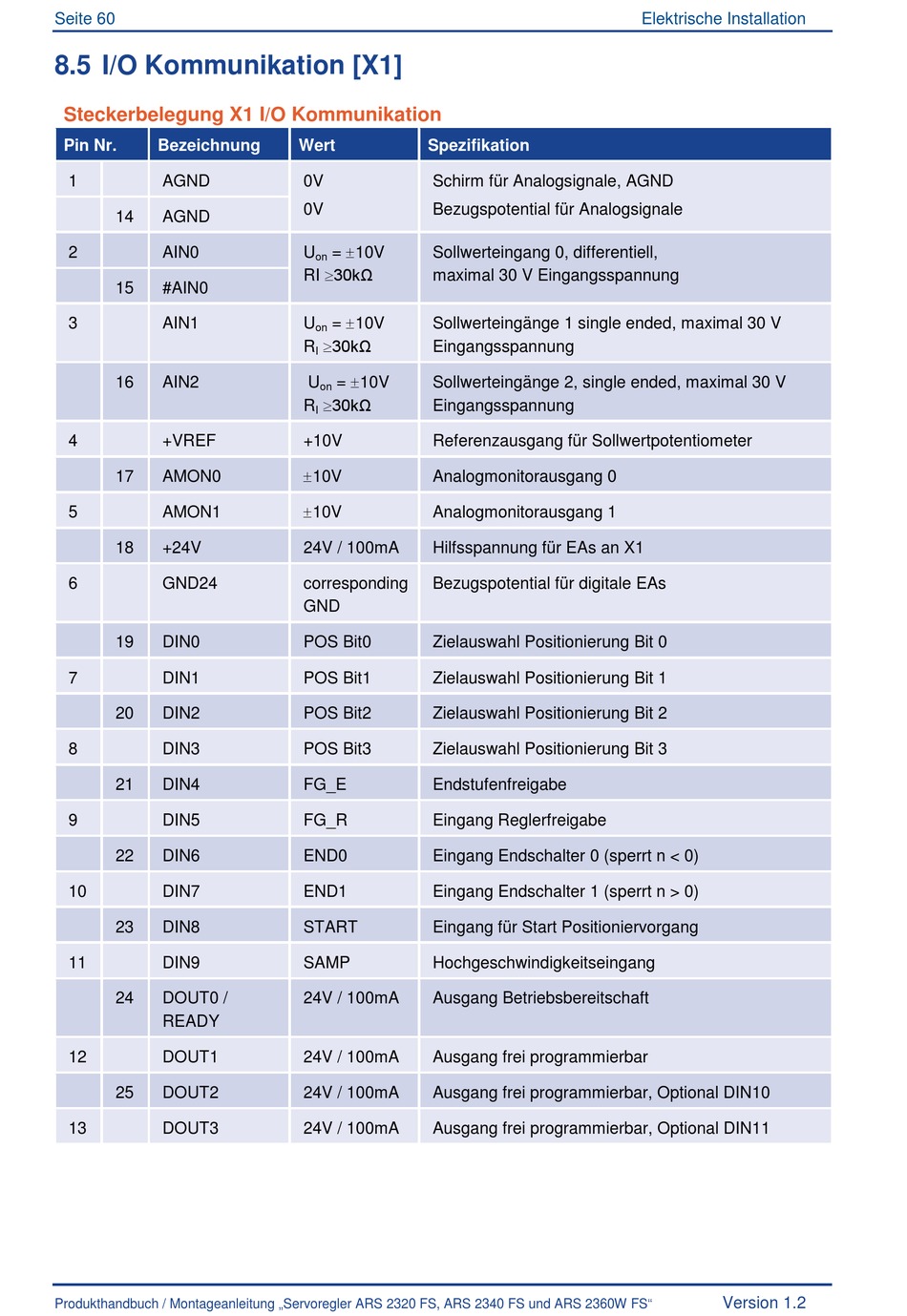

8.5 I/O Kommunikation [X1]
Steckerbelegung X1 I/O Kommunikation
Pin Nr.
Bezeichnung
1
AGND
14
AGND
2
AIN0
15
#AIN0
3
AIN1
16
AIN2
4
+VREF
17
AMON0
5
AMON1
18
+24V
6
GND24
19
DIN0
7
DIN1
20
DIN2
8
DIN3
21
DIN4
9
DIN5
22
DIN6
10
DIN7
23
DIN8
11
DIN9
24
DOUT0 /
READY
12
DOUT1
25
DOUT2
13
DOUT3
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Wert
Spezifikation
0V
Schirm für Analogsignale, AGND
0V
Bezugspotential für Analogsignale
= 10V
U
Sollwerteingang 0, differentiell,
on
RI 30kΩ
maximal 30 V Eingangsspannung
= 10V
U
Sollwerteingänge 1 single ended, maximal 30 V
on
30kΩ
R
Eingangsspannung
I
= 10V
U
Sollwerteingänge 2, single ended, maximal 30 V
on
30kΩ
R
Eingangsspannung
I
+10V
Referenzausgang für Sollwertpotentiometer
10V
Analogmonitorausgang 0
10V
Analogmonitorausgang 1
24V / 100mA
Hilfsspannung für EAs an X1
corresponding
Bezugspotential für digitale EAs
GND
POS Bit0
Zielauswahl Positionierung Bit 0
POS Bit1
Zielauswahl Positionierung Bit 1
POS Bit2
Zielauswahl Positionierung Bit 2
POS Bit3
Zielauswahl Positionierung Bit 3
FG_E
Endstufenfreigabe
FG_R
Eingang Reglerfreigabe
END0
Eingang Endschalter 0 (sperrt n < 0)
END1
Eingang Endschalter 1 (sperrt n > 0)
START
Eingang für Start Positioniervorgang
SAMP
Hochgeschwindigkeitseingang
24V / 100mA
Ausgang Betriebsbereitschaft
24V / 100mA
Ausgang frei programmierbar
24V / 100mA
Ausgang frei programmierbar, Optional DIN10
24V / 100mA
Ausgang frei programmierbar, Optional DIN11
Elektrische Installation
Version 1.2
