6. Bewegen Sie den Jumper bei P12 von den zweiten
und dritten Stiften (EIN) zu den ersten und zweiten
Stiften (AUS).
Hinweis: Die Einstellungen für die DIP-Schalter am
H1-PWR-Modul nicht verstellen oder
ändern. Die Schalter sind ab Werk auf
AUS gestellt.
7. Richten Sie das Modul in seinem Slot in der FFI
aus, und schieben Sie es in das Gehäuse, bis die
Modulkonnektoren sicheren Kontakt mit den
Steckplätzen an der Rückwandplatine haben.
8. Ziehen Sie die unverlierbaren Schrauben auf der
Vorderseite des Moduls an.
9. Verdrahten Sie das Modul.
10. Setzen Sie die Kabelkanalabdeckung wieder auf.
Verdrahtung des FFI CPU-Moduls

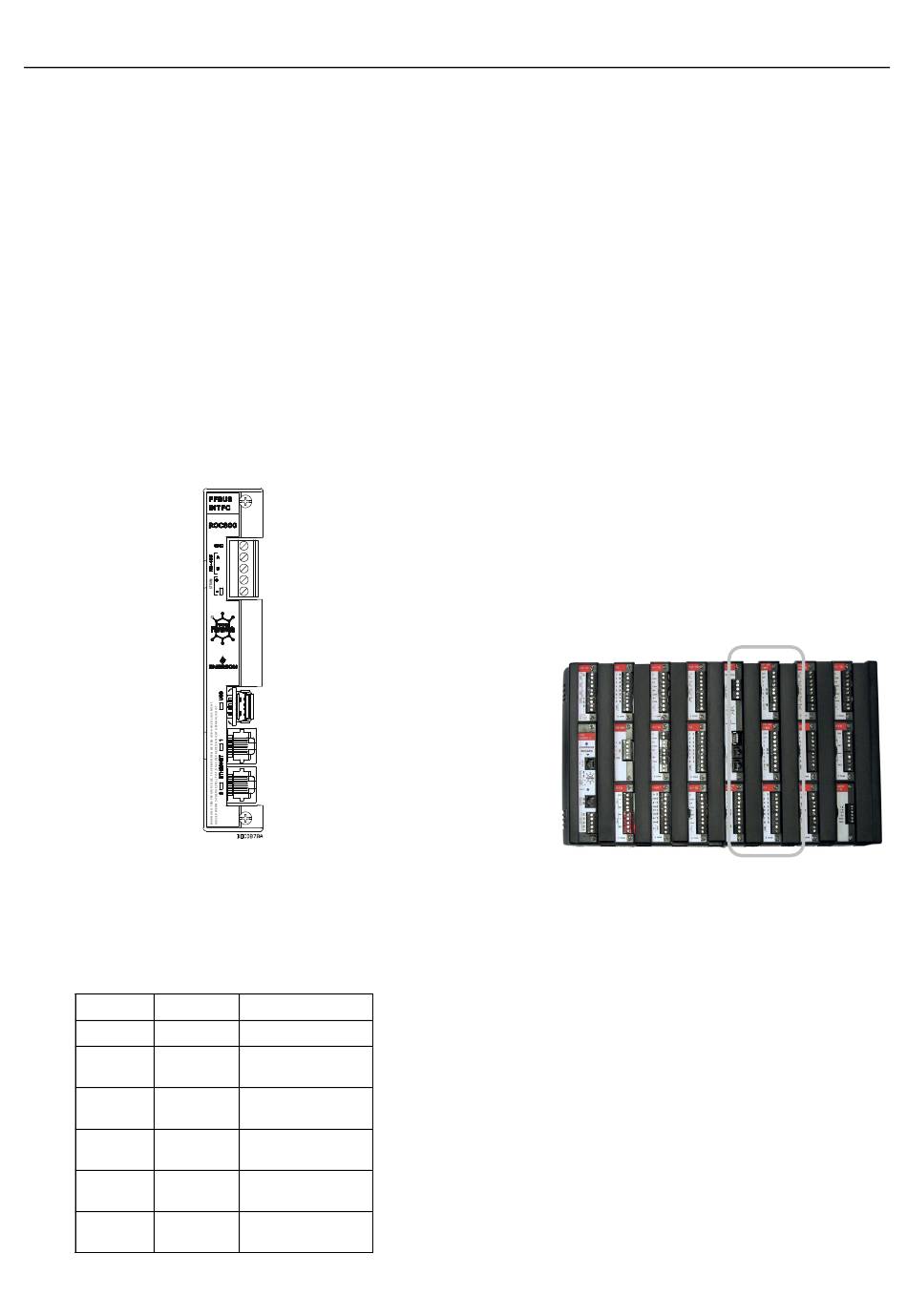

Abbildung 8. CPU-Modul Verdrahtungsklemmen
Tabelle 3 identifiziert jede Klemme und ihre Funktion bei
dem CPU-Modul.
Tabelle 3. CPU-Modulklemmen
Klem m e
E tikett
TB 1 – 1
E RD U NG
TB 1 – 2
A
TB 1 – 3
B
TB 1 – 4
+
TB 1 – 5
–
6
US B
OUNDATION
Definition
M asse
D erzeit nicht
verwendet
D erzeit nicht
verwendet
S trom versorgung
positiv
S trom versorgung
negativ
D erze it nich t
verwendet
Fieldbus-Schnittstelle
Anschließen der Leitungen an die abnehmbare
Crimp-Klemmenleiste am CPU-Modul:
1. Isolieren Sie das Ende des Drahtes ab (maximal
6,4 mm).
2. Führen Sie das abisolierte Ende unter der
gelösten Klemmschraube ein.
3. Ziehen Sie die Schrauben an.
Sie können die FFI entweder als eigenständige
Einheit oder als integrierten Bestandteil einer
ROC827 verdrahten.
Hinweis: Die Verdrahtung der FFI mit der ROC800
(„integrierte Verdrahtung") ist das bevorzugte
Verfahren, da hierdurch sichergestellt wird,
dass beim Unterbrechen der Strom-
versorgung von der ROC800 CPU auch die
Stromversorgung der FFI unterbrochen
wird.
Verdrahtung der FFI als integrierter Bestandteil
einer ROC827
Führen Sie die FFI in das ROC827-Gehäuse ein
(wie in Abbildung 9 dargestellt).
Abbildung 9. FFI in ROC827 eingeführt
Hinweis: Die ROC827 unterstützt maximal vier
Rückwandplatinen. Wenn die ROC827
bereits vier Rückwandplatinen enthält,
müssen Sie eine Rückplatine entfernen
und durch die FFI ersetzen.
Abbildung 10 zeigt eine FFI, die Leistung von einer
ROC800 aufnimmt. Zur Kommunikation mit der
ROC800 und mit dem Netzwerk werden die
Ethernet-Anschlüsse an der FFI verwendet.
Formblatt A6296
Seite 5
