Instructies voor veilig gebruik – F

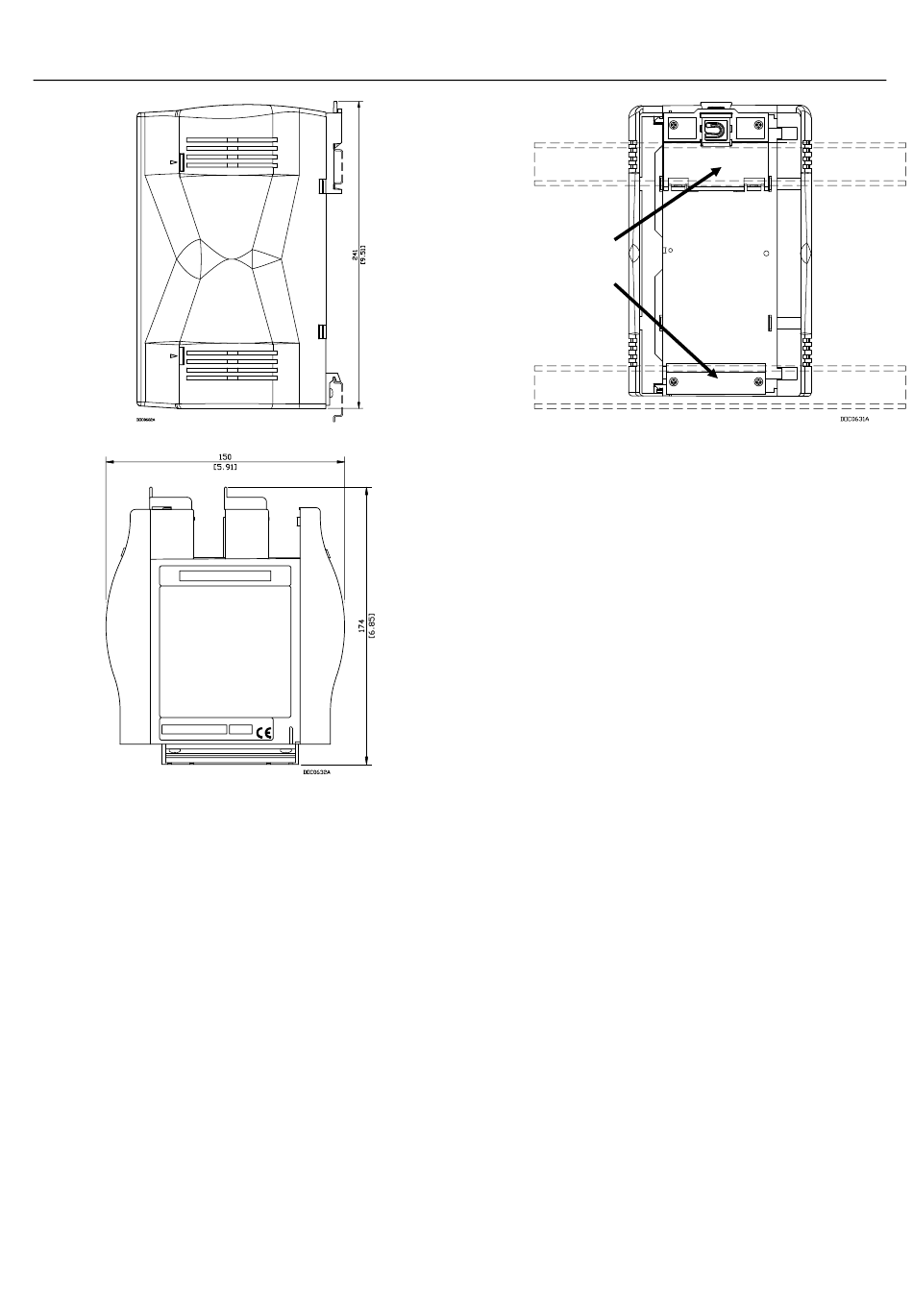

Afbeelding 2. Zijaanzicht van de FFI
Afbeelding 3. Onderaanzicht van de FFI
3. Het huis van de FFI is op twee 35 x 7,5 mm DIN-
rails gemonteerd. Zie Afbeelding 4.
•
Monteer de bovenste DIN-rail op de FFI.
•
Monteer de onderste DIN-rail op de moederkaart.
•
Plaats de FFI op de onderste rail die op de
moederkaart gemonteerd is en zorg ervoor dat
de onderrand van de FFI gelijkligt met het paneel.
•
Kantel de bovenkant van de FFI totdat deze
vlak tegen het paneel aan ligt.
•
Bevestig de bovenste strip van de DIN-rail aan
het paneel.
veldbusinterface
OUNDATION
Op DIN-rail
gemonteerd
Op DIN-rail
gemonteerd
Afbeelding 4. Achterzijde van de FFI
BEDRADING VAN FFI-ONDERDELEN
Voor de bedrading van de FFI moeten de
veldbusapparaten op de H1-modules worden
aangesloten, moeten de H1-modules op de externe
voeding worden aangesloten (indien van toepassing)
en moet de CPU-module van de FFI op de ROC of
op de externe voeding worden aangesloten. Voor dit
document stellen we voor dat u eerst de
veldbusapparaten op de H1-modules aansluit en
vervolgens de FFI op de ROC (of externe voeding)
voordat u de stroom inschakelt.
Opmerking: modules hebben verwijderbare
Bedrading van H1-segmentmodules
Voor bedrading van de H1 PWR-module of de H1-
module (zonder spanning):
1. Strip het uiteinde van de ader (max. 6,4 mm).
2. Steek het gestripte uiteinde van de ader onder het
klemplaatje onder de aansluitschroef.
3. Draai de schroef vast. Zie Afbeelding 5 of
Afbeelding 6.
Zorg dat er zo min mogelijk ongeïsoleerde draad
blootligt om kortsluiting te voorkomen, maar houd bij
aansluiting wat ruimte over om trekbelasting te
voorkomen.
De FFI ondersteunt maximaal vier van beide typen
H1-segmentmodules. Modules onder spanning
(zie Afbeelding 5) bieden tot 125 mA geconditioneerde
voeding.
Document A6296
aansluitingenblokken, zodat u deze
handig kunt bedraden en onderhouden.
Een twisted pair-kabel wordt
aanbevolen voor de bekabeling van
het I/O-signaal. Op de verwijderbare
aansluitingenblokken kan bedrading
van 12-22 AWG worden aangesloten.
