Istruzioni per la sicurezza d'uso – F
Fieldbus Interface

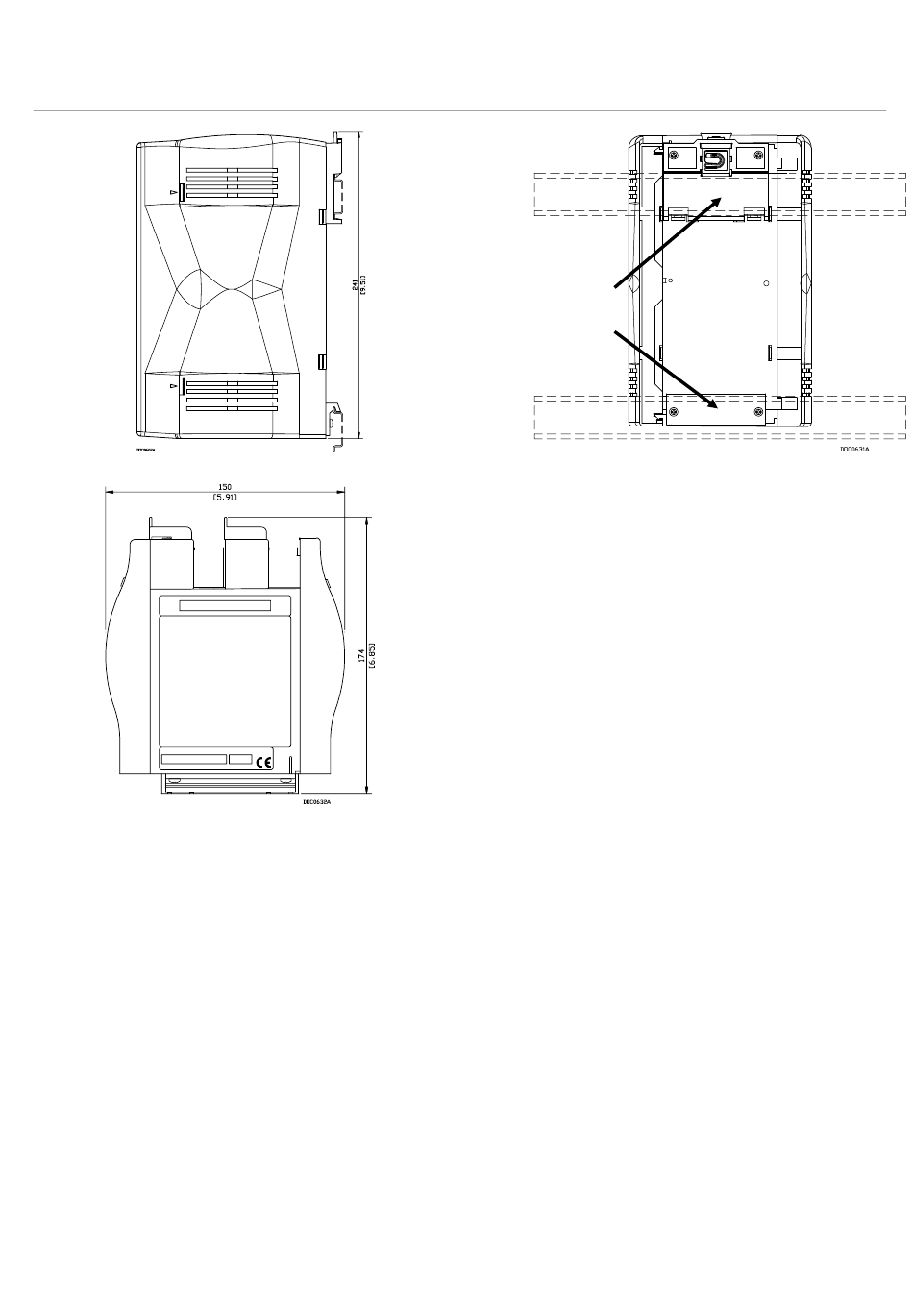

Figura 2. Vista laterale dell'FFI
Figura 3. Vista del lato inferiore dell'FFI
3. Il cabinet dell'FFI va montato su due guide DIN da
35 x 7,5 mm. Vedere Figura 4.
Montare le guide DIN superiori sull'FFI.
Montare le guide DIN inferiori sulla scheda
madre.
Poggiare l'FFI sopra la guida inferiore montata
sulla scheda madre, assicurandosi che il bordo
inferiore dell'FFI sia a filo con il pannello.
Girare la parte superiore dell'FFI finché non è a
filo con il pannello.
Fissare la striscia superiore della guida DIN al
pannello.
OUNDATION
Montaggio
guida DIN
Montaggio
guida DIN
CABLAGGIO DEI COMPONENTI DELL'FFI
Il cablaggio dell'FFI prevede la connessione dei
dispositivi Fieldbus ai moduli H1, il cablaggio dei
moduli H1 all'alimentazione esterna (se necessario)
e il cablaggio del modulo CPU dell'FFI al ROC o
all'alimentazione esterna. Ai fini di questo
documento, si consiglia di cablare prima i dispositivi
Fieldbus ai moduli H1, quindi cablare l'FFI al ROC
(o all'alimentazione esterna) prima di alimentare l'unità.
Nota: I moduli dispongono di morsettiere rimovibili
per facilitare le operazioni di cablaggio e
assistenza. Si consiglia di utilizzare un cavo
intrecciato a due fili per il cablaggio del
segnale I/O. Le morsettiere rimovibili accettano
fili 12-22 AWG.
Cablaggio dei moduli di segmentazione H1
Per collegare il modulo H1 PWR o H1 (non alimentato):
1. Spelare il capo del filo di 6,4 mm al massimo.
2. Inserire il capo spelato nel fermo sotto la vite di
blocco.
3. Stringere la vite. Vedere la Figura 5 o la Figura 6.
Esporre una piccola parte del filo spelato per evitare
cortocircuiti, ma lasciare un po' di gioco quando si
effettuano le connessioni per evitare che il filo sia
troppo teso.
L'FFI supporta fino a quattro moduli di segmentazione
H1 di due tipi. I moduli alimentati (vedere la Figura 5)
forniscono un'alimentazione condizionata di massimo
125 mA.
Modulo A6296
Figura 4. Retro dell'FFI
