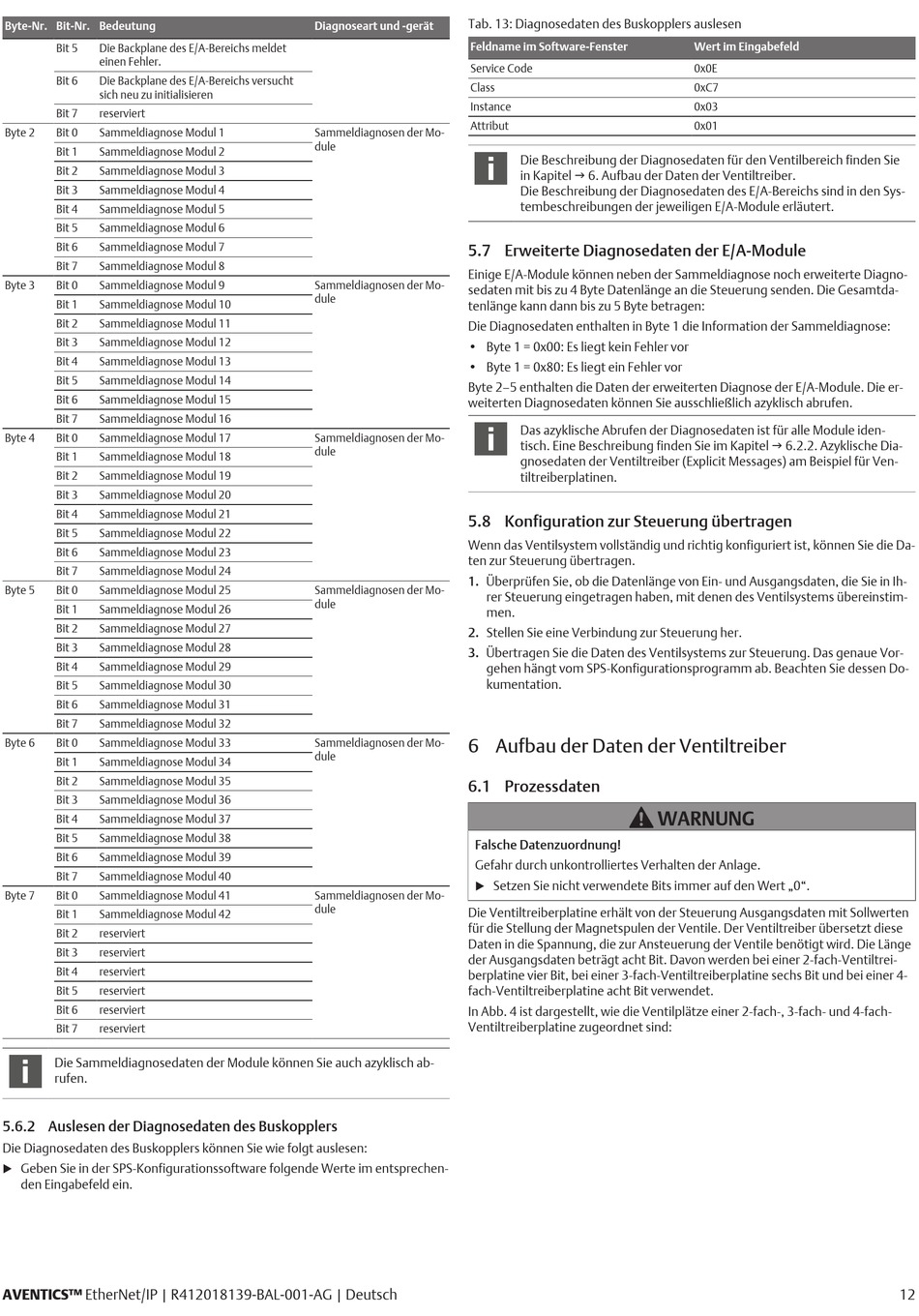

Byte-Nr. Bit-Nr. Bedeutung
Bit 5
Die Backplane des E/A-Bereichs meldet
einen Fehler.
Bit 6
Die Backplane des E/A-Bereichs versucht
sich neu zu initialisieren
Bit 7
reserviert
Byte 2
Bit 0
Sammeldiagnose Modul 1
Bit 1
Sammeldiagnose Modul 2
Bit 2
Sammeldiagnose Modul 3
Bit 3
Sammeldiagnose Modul 4
Bit 4
Sammeldiagnose Modul 5
Bit 5
Sammeldiagnose Modul 6
Bit 6
Sammeldiagnose Modul 7
Bit 7
Sammeldiagnose Modul 8
Byte 3
Bit 0
Sammeldiagnose Modul 9
Bit 1
Sammeldiagnose Modul 10
Bit 2
Sammeldiagnose Modul 11
Bit 3
Sammeldiagnose Modul 12
Bit 4
Sammeldiagnose Modul 13
Bit 5
Sammeldiagnose Modul 14
Bit 6
Sammeldiagnose Modul 15
Bit 7
Sammeldiagnose Modul 16
Byte 4
Bit 0
Sammeldiagnose Modul 17
Bit 1
Sammeldiagnose Modul 18
Bit 2
Sammeldiagnose Modul 19
Bit 3
Sammeldiagnose Modul 20
Bit 4
Sammeldiagnose Modul 21
Bit 5
Sammeldiagnose Modul 22
Bit 6
Sammeldiagnose Modul 23
Bit 7
Sammeldiagnose Modul 24
Byte 5
Bit 0
Sammeldiagnose Modul 25
Bit 1
Sammeldiagnose Modul 26
Bit 2
Sammeldiagnose Modul 27
Bit 3
Sammeldiagnose Modul 28
Bit 4
Sammeldiagnose Modul 29
Bit 5
Sammeldiagnose Modul 30
Bit 6
Sammeldiagnose Modul 31
Bit 7
Sammeldiagnose Modul 32
Byte 6
Bit 0
Sammeldiagnose Modul 33
Bit 1
Sammeldiagnose Modul 34
Bit 2
Sammeldiagnose Modul 35
Bit 3
Sammeldiagnose Modul 36
Bit 4
Sammeldiagnose Modul 37
Bit 5
Sammeldiagnose Modul 38
Bit 6
Sammeldiagnose Modul 39
Bit 7
Sammeldiagnose Modul 40
Byte 7
Bit 0
Sammeldiagnose Modul 41
Bit 1
Sammeldiagnose Modul 42
Bit 2
reserviert
Bit 3
reserviert
Bit 4
reserviert
Bit 5
reserviert
Bit 6
reserviert
Bit 7
reserviert
Die Sammeldiagnosedaten der Module können Sie auch azyklisch ab-
rufen.
5.6.2 Auslesen der Diagnosedaten des Buskopplers
Die Diagnosedaten des Buskopplers können Sie wie folgt auslesen:
Geben Sie in der SPS-Konfigurationssoftware folgende Werte im entsprechen-
u
den Eingabefeld ein.
AVENTICS™ EtherNet/IP | R412018139-BAL-001-AG | Deutsch
Tab. 13: Diagnosedaten des Buskopplers auslesen
Diagnoseart und -gerät
Feldname im Software-Fenster
Service Code
Class
Instance
Attribut
Sammeldiagnosen der Mo-
dule
5.7 Erweiterte Diagnosedaten der E/A-Module
Einige E/A-Module können neben der Sammeldiagnose noch erweiterte Diagno-
Sammeldiagnosen der Mo-
sedaten mit bis zu 4 Byte Datenlänge an die Steuerung senden. Die Gesamtda-
dule
tenlänge kann dann bis zu 5 Byte betragen:
Die Diagnosedaten enthalten in Byte 1 die Information der Sammeldiagnose:
• Byte 1 = 0x00: Es liegt kein Fehler vor
• Byte 1 = 0x80: Es liegt ein Fehler vor
Byte 2–5 enthalten die Daten der erweiterten Diagnose der E/A-Module. Die er-
weiterten Diagnosedaten können Sie ausschließlich azyklisch abrufen.
Sammeldiagnosen der Mo-
dule
5.8 Konfiguration zur Steuerung übertragen
Wenn das Ventilsystem vollständig und richtig konfiguriert ist, können Sie die Da-
ten zur Steuerung übertragen.
1. Überprüfen Sie, ob die Datenlänge von Ein- und Ausgangsdaten, die Sie in Ih-
Sammeldiagnosen der Mo-
rer Steuerung eingetragen haben, mit denen des Ventilsystems übereinstim-
dule
men.
2. Stellen Sie eine Verbindung zur Steuerung her.
3. Übertragen Sie die Daten des Ventilsystems zur Steuerung. Das genaue Vor-
gehen hängt vom SPS-Konfigurationsprogramm ab. Beachten Sie dessen Do-
kumentation.
6 Aufbau der Daten der Ventiltreiber
Sammeldiagnosen der Mo-
dule
6.1 Prozessdaten
Falsche Datenzuordnung!
Gefahr durch unkontrolliertes Verhalten der Anlage.
u
Sammeldiagnosen der Mo-
dule
Die Ventiltreiberplatine erhält von der Steuerung Ausgangsdaten mit Sollwerten
für die Stellung der Magnetspulen der Ventile. Der Ventiltreiber übersetzt diese
Daten in die Spannung, die zur Ansteuerung der Ventile benötigt wird. Die Länge
der Ausgangsdaten beträgt acht Bit. Davon werden bei einer 2-fach-Ventiltrei-
berplatine vier Bit, bei einer 3-fach-Ventiltreiberplatine sechs Bit und bei einer 4-
fach-Ventiltreiberplatine acht Bit verwendet.
In Abb. 4 ist dargestellt, wie die Ventilplätze einer 2-fach-, 3-fach- und 4-fach-
Ventiltreiberplatine zugeordnet sind:
Die Beschreibung der Diagnosedaten für den Ventilbereich finden Sie
in Kapitel g 6. Aufbau der Daten der Ventiltreiber.
Die Beschreibung der Diagnosedaten des E/A-Bereichs sind in den Sys-
tembeschreibungen der jeweiligen E/A-Module erläutert.
Das azyklische Abrufen der Diagnosedaten ist für alle Module iden-
tisch. Eine Beschreibung finden Sie im Kapitel g 6.2.2. Azyklische Dia-
gnosedaten der Ventiltreiber (Explicit Messages) am Beispiel für Ven-
tiltreiberplatinen.
WARNUNG
Setzen Sie nicht verwendete Bits immer auf den Wert „0".
Wert im Eingabefeld
0x0E
0xC7
0x03
0x01
12
