Инструкции по безопасной эксплуатации – F
Fieldbus Interface

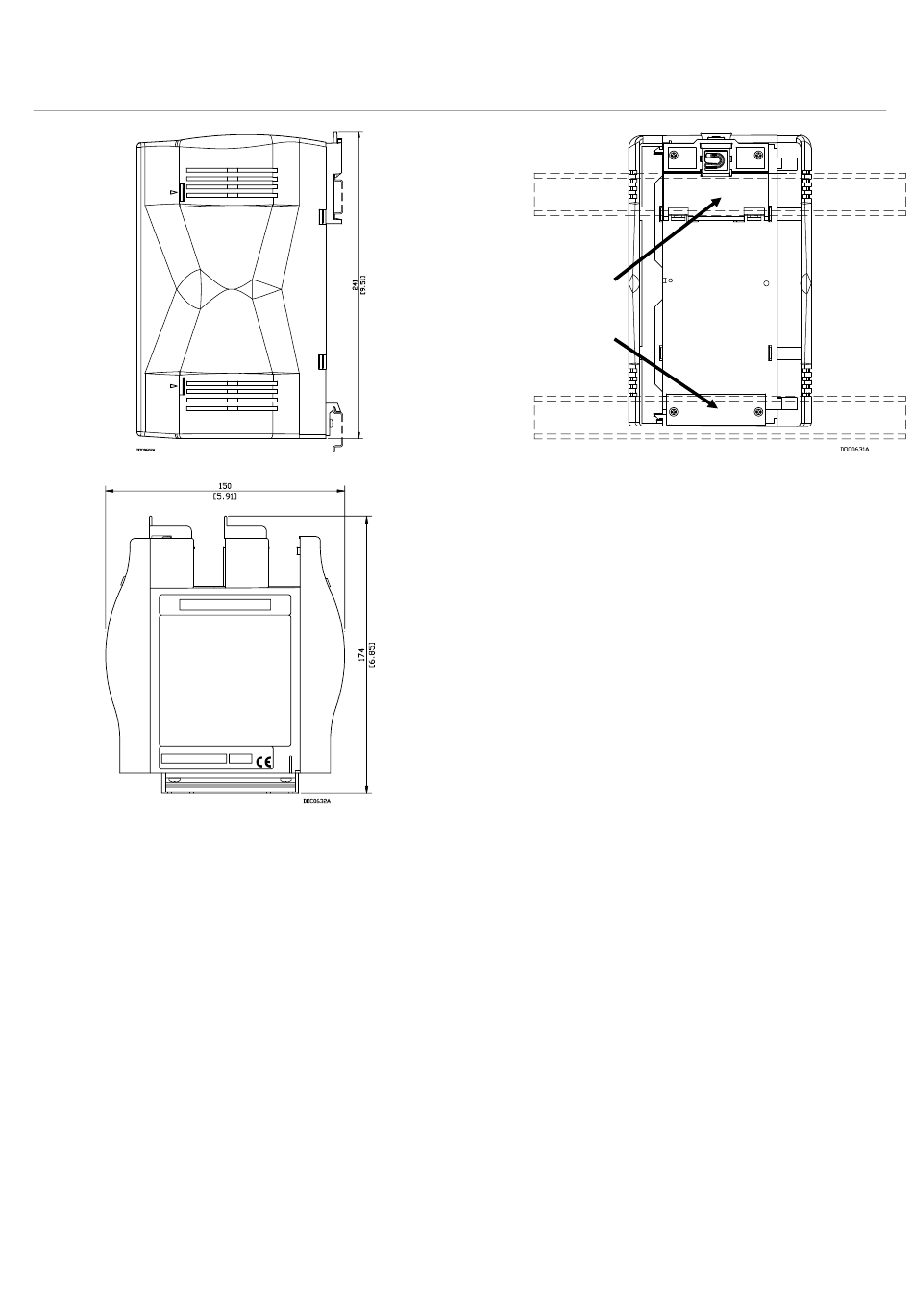

Рис. 2. Вид сбоку на FFI
Рис. 3. Вид снизу на FFI
3.
Корпус устройства FFI устанавливается на две
направляющих 35 x 7,5 мм DIN. См. Рис. 4.
•
Установите верхние направляющие DIN на
устройство FFI.
•
Установите нижние направляющие DIN на
объединительную плату.
•
Поместите устройство FFI на нижнюю
направляющую, установленную на
объединительную плату, убедившись, что
нижняя кромка устройства FFI находится
вровень с платой.
•
Поместите верхнюю часть устройства FFI на
позицию, так, чтобы оно находилось вровень с
платой.
•
Зафиксируйте верхнюю стяжку направляющей
DIN на плате.
OUNDATION
Крепление
направляющей
DIN
Крепление
направляющей
DIN
Рис. 4. Задняя часть устройства FFI
ПОДКЛЮЧЕНИЕ ПРОВОДКИ КОМПОНЕНТОВ
УСТРОЙСТВА FFI
Подключение проводки устройства FFI включает в
себя подключение полевой шины к модулям H1,
подключение модулей H1 к внешнему источнику
питания (при необходимости) и подключение ЦПУ
устройства FFI на выход ROC или на внешний
источник питания. Мы рекомендуем сначала
подключить проводку устройства полевой шины к
модулям H1, а затем - FFI на выход ROC (или на
внешний источник питания) до подачи
электропитания.
Примечание:
Модули оснащены съемными
клеммными колодками для
удобства подключения и
обслуживания. Для сигнальной
проводки входов/выходов
рекомендуется применять витую
пару. К съемным клеммным
колодкам можно подключать
провода сечением до 12-22 AWG.
Подключение проводки модулей H1 Segment
Для подключения проводки модуля H1 PWR или H1
(не под напряжением):
1.
Снимите изоляцию с конца провода
(макс. 6,4 мм).
2.
Вставьте неизолированный конец в зажим за
клеммным винтом.
3.
Затяните винт. См. Рис. 5 или Рис. 6.
Не рекомендуется снимать слишком большой участок
изоляции во избежание короткого замыкания, также
не рекомендуется натягивать провод при соединении,
так как это может привести к появлению напряжения
на растяжение.
Устройство FFI поддерживает до четырех сегментных
модулей H1 обоих типов. Модули под напряжением
(см. Рис. 5) обеспечивают стабилизированное
питание до 125 мА.
Форма A6296
Стр. 3
