Инструкции по безопасной эксплуатации – F
Fieldbus Interface
Перемычка P12
(в положении
ON (Вкл.))

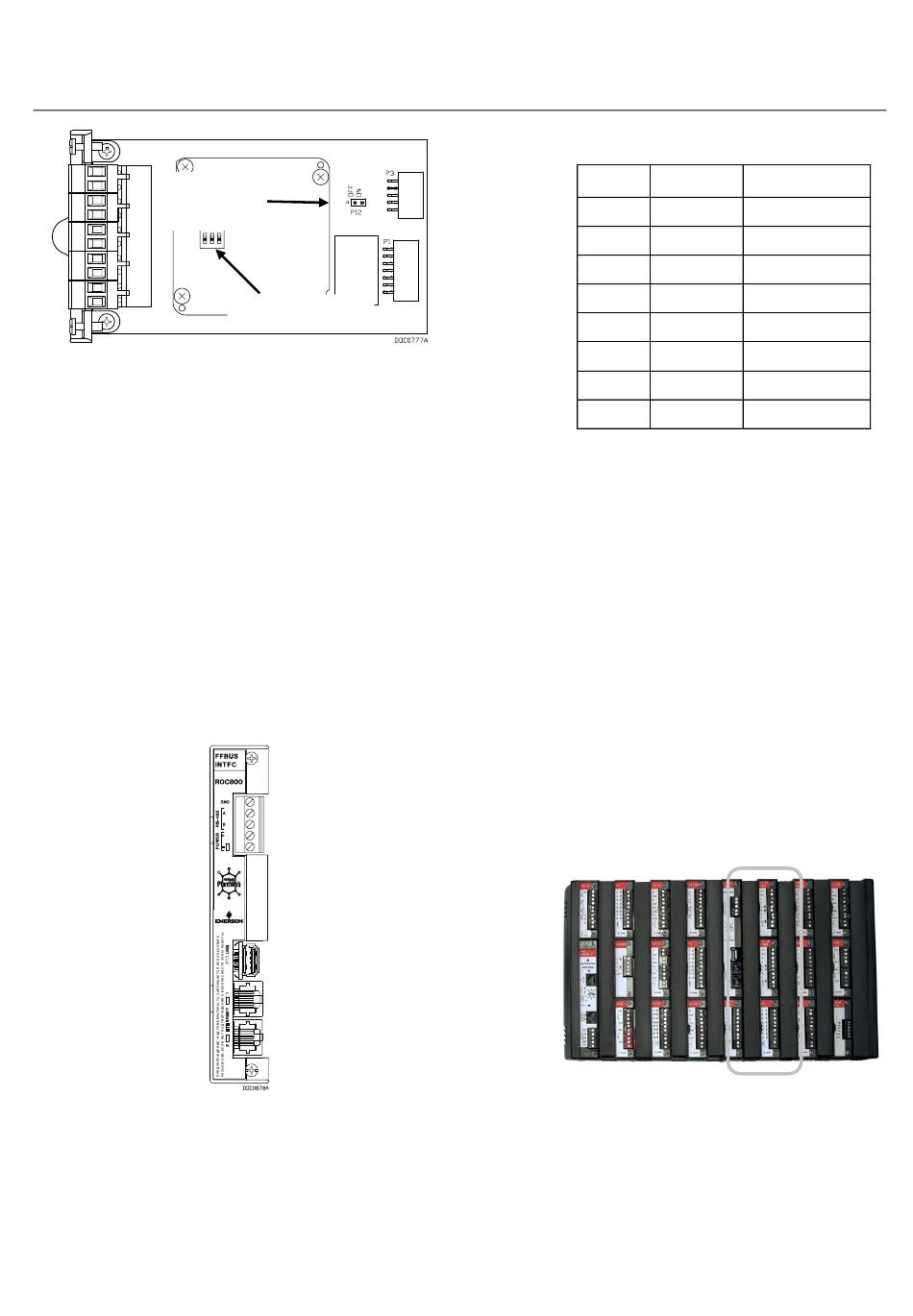

Рис. 7. Перемычка P12 на модуле H1 PWR
6.
Переместите перемычку на P12 со второго и
третьего контакта (ON (Вкл.)) на первый и второй
контакт (OFF (Выкл.)).
Примечание:
запрещается регулировать или
изменять настройки
двухпозиционных
микропереключателей модуля H1.
Микропереключатели по умолчанию
установлены в режим OFF (Выкл.).
7.
Установите модуль в правильное положение в
гнезде на устройстве FFI и вставляйте его в корпус,
пока контакты модуля не войдут в надежное
соединение с контактами объединительной платы.
8.
Затяните фиксирующие винты на передней части
модуля.
9.
Подключите электропроводку к модулю.
10. Установите крышку кабель-канала.
Подключение электропроводки модуля ЦПУ
устройства FFI
Рис. 8. Электроразъемы модуля ЦПУ
В таблице 3 приведено описание всех клемм на модули
ЦПУ и их назначение.
Двухпозиционные
микропереключатели
OUNDATION
Таблица 3. Клеммы модуля ЦПУ
Клемма
Маркировка
TB1 – 1
GND
TB1 – 2
A
TB1 – 3
B
TB1 – 4
+
TB1 – 5
–
6
US B
7
1
8
2
Для подключения электропроводки к съемным
зажимным клеммам на модуле ЦПУ:
1.
Снимите изоляцию с конца провода
(макс. 6,4 мм).
2.
Вставьте неизолированный конец в зажим за
незатянутым клеммным винтом.
3.
Затяните винт.
Вы можете подключить электропроводку к
устройству FFI, как в составе устройства ROC827,
так и в автономном варианте.
Примечание:
Подключение электропроводки
устройства FFI к устройству
ROC800 ("встроенная
электропроводка") является
предпочтительным методом, так как
он обеспечивает отключение
питания устройства FFI при
отключении питания ЦПУ ROC800.
Подключение электропроводки устройства
FFI в составе устройства ROC827
Вставьте устройство FFI в корпус устройства
ROC827 (как показано на Рис.9).
Рис. 9. Устройство FFI, вставленное в
устройство ROC827
Примечание:
Устройство ROC827 поддерживает
до четырех объединительных плат.
Если устройство ROC827 уже
оснащено четырьмя
объединительными платами,
замените одну из них на устройство
FFI.
Форма A6296
Стр. 5
Описание
Земля
Не исп ользуется
Не исп ользуется
В ход питания (+)
В ход питания (-)
Не исп ользуется
Порт Ethernet
Порт Ethernet
