Инструкции по безопасной эксплуатации – F
Fieldbus Interface

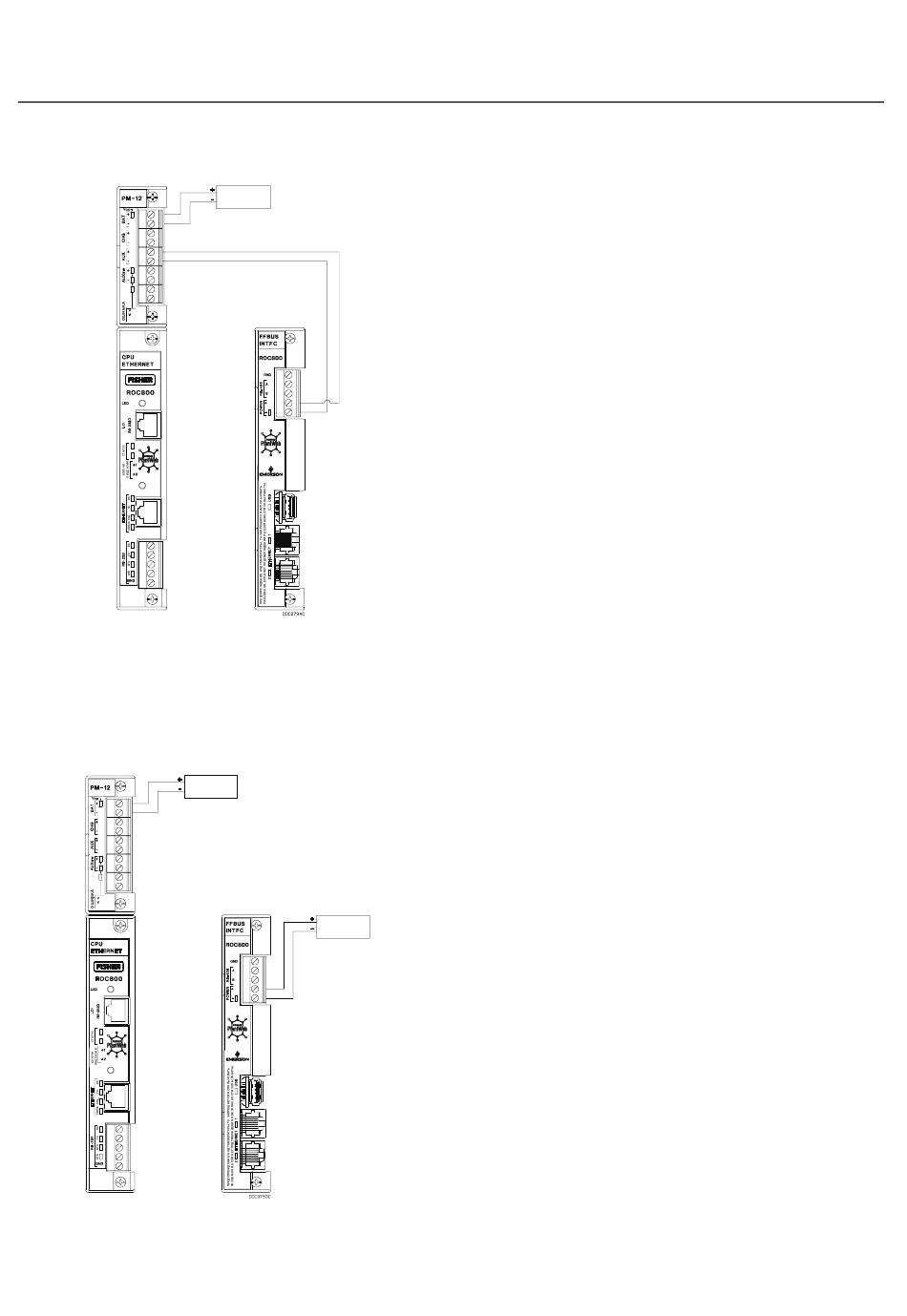

На Рис. 10 показано устройство FFI с питанием от ROC800.
Связь с устройством ROC800 и сетью, позволяет
подключаться к устройству FFI через сеть Ethernet.
ВЫКЛ
ПРЕВ
ТЕМП
СБРОС
Рис. 10. Встроенная электропроводка FFI
Подключение электропроводки устройства FFI в
автономном варианте
Если выбрана настройка FFI в автономном варианте,
отдельно от ROC800, требуется подключить устройство
FFI к собственному источнику питания. См. Рис. 11.
ВЫКЛ
ПРЕВ
ТЕМП
СБРОС
Рис. 11. Автономное подключение электропроводки
устройства FFI
ВНЕШ. ИСТ.
ПИТАНИЯ
ВНЕШ. ИСТ.
ПИТАНИЯ
ВНЕШ. ИСТ.
ПИТАНИЯ
OUNDATION
ЗАЗЕМЛЕНИЕ УСТРОЙСТВА FFI
Если на предприятии нет особых требований по
заземлению, устройство FFI устанавливается как
незаземленная система (без подключения к земле).
В противном случае руководствуйтесь правилами,
принятым в вашей компании. Однако в случае
подключения заземленного устройства к порту EIA-
485 (RS-485), устройства FFI необходимо
заземлить источник питания устройства FFI.
При необходимости заземления оборудования,
выполняйте следующие указания:
•
При использовании для питания оборудования
источника постоянного тока система
заземления должна быть подключена к точке
отключения. Все проводящие элементы
заземления оборудования, включая провода
или токоведущие элементы системы питания,
должны иметь непрерывный контакт с точкой
отключения.
•
Неправильно выполненное заземление или
неверные методы заземления могут стать
причиной таких проблем, как замыкание контура
заземления на систему. Надлежащее заземление
FFI позволяет уменьшить влияние электрических
помех на работу устройства и обеспечивает
защиту от молний. Установите защиту от
перенапряжения в точке отключения от источника
питания постоянного тока для защиты
установленного оборудования от молний и
скачков напряжения. Можно также рассмотреть
возможность использования телефонного
ограничителя бросков напряжения для модуля
модемной связи по телефонным линиям.
Подключите электропроводку питания. Определите
требуемую потребляемую мощность, согласно
Главе 3 Руководства по устройству Foundation
Fieldbus Interface (форма A6259).
Проверка полярности подключения
1. Для подключения питания постоянного тока:
•
При необходимости выполните резервную
конфигурацию и процедуру регистрации
данных.
•
Также может потребоваться установка
устройства защиты от перенапряжения в
точке отключения.
•
Отключите все другие источники питания
устройства ROC800.
•
Установите плавкий предохранитель перед
источником питания.
•
Извлеките разъем клеммной колодки из гнезда.
•
Вставьте неизолированный конец каждого
провода в один из двух зажимов под
соответствующим клеммным винтом BAT+ /
BAT– (для источника питания 12 В
постоянного тока) ИЛИ в зажим под
соответствующим клеммным винтом "+ / -- "
(для источника питания 24 В постоянного тока).
Примечание: Клемма "+" также должна
быть оснащена плавким
предохранителем.
Форма A6296
Стр. 6
