Instruções para uso seguro – Foundation Fieldbus Interface
VDESLIGADO
VSOBRE
TEMP.
ETHERNET
CPU
RESETAR

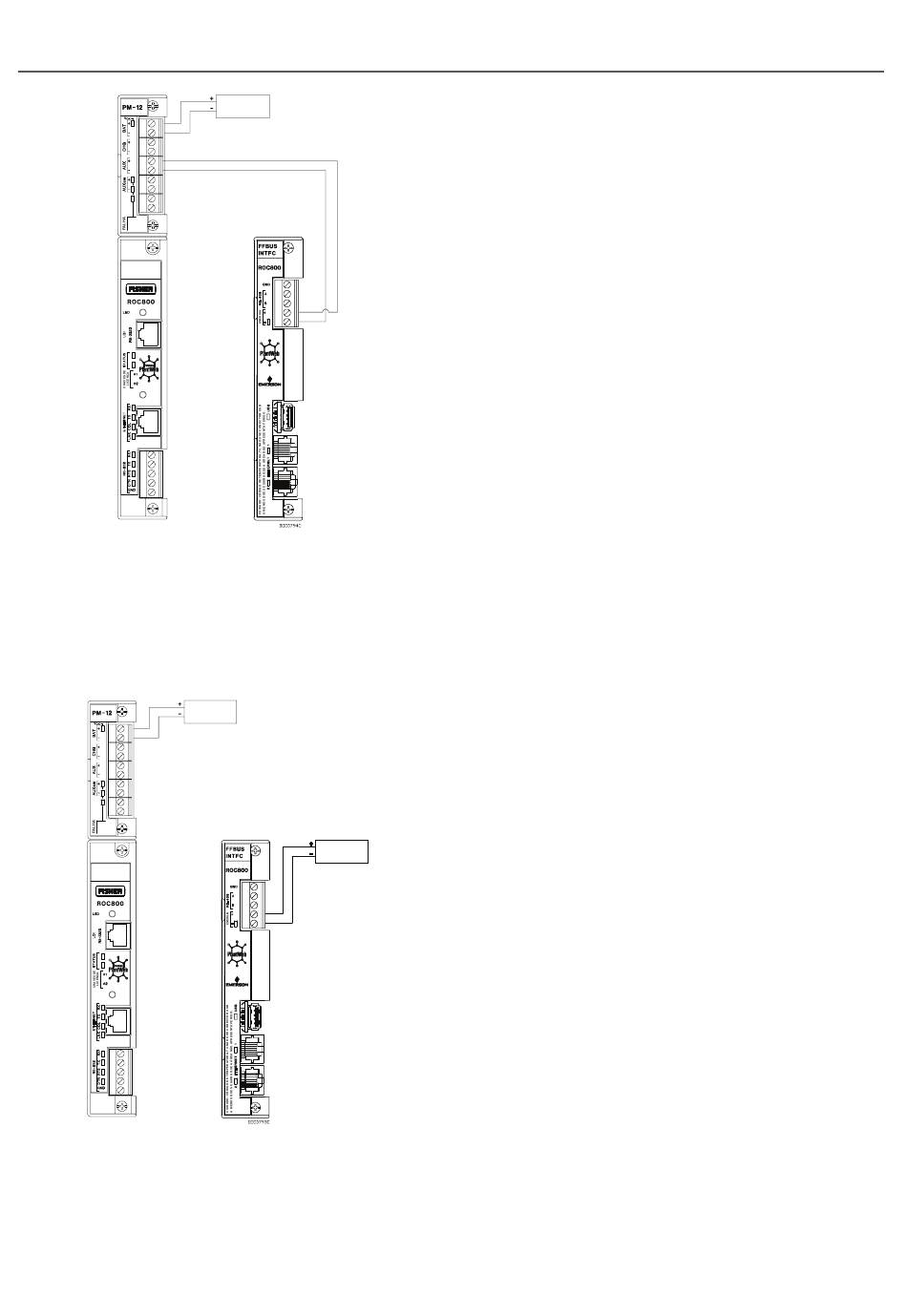

Figura 10. Fiação integral do FFI
Conexão do FFI como dispositivo autônomo
Se você preferir configurar o FFI como unidade autônoma
separada de um ROC800, deverá conectar o FFI em sua
própria fonte de alimentação. Consulte a Figura 11.
VDESLIGADO
VSOBRE
TEMP.
ETHERNET
CPU
RESETAR
Figura 11. Conexão independente do FFI
ATERRAMENTO DO FFI
Se sua empresa não tiver exigências específicas de
aterramento, instale o FFI como sistema de "flutuação"
(desconectado do terra). Do contrário, siga as práticas de
ENERGIA
EXTERNA
ENERGIAS
ENERGIA
EXTERNA
ENERGIA
EXTERNA
ENERGIAS
aterramento específicas da sua empresa. No entanto,
se estiver fazendo uma conexão entre um dispositivo
aterrado e uma porta FFI EIA-485 (RS-485), aterre a
fonte de alimentação do FFI.
Se for necessário aterrar o equipamento, observe
as seguintes diretrizes:
• Quando o equipamento usar uma fonte de
tensão DC, o sistema de aterramento deve
terminar na desconexão do serviço. Todos os
condutores de aterramento do equipamento -
incluindo fios ou conduítes que transportam os
condutores de fonte de energia - devem
fornecer um caminho elétrico ininterrupto até a
desconexão do serviço.
•
O aterramento inadequado ou práticas
deficientes de aterramento podem, em geral,
causar problemas, como inserir loops de terra
no sistema. O aterramento adequado do FFI
ajuda a reduzir os efeitos de ruído elétrico na
operação da unidade e protege contra raios.
Instale um dispositivo de proteção contra
sobretensão na desconexão do serviço nos
sistemas de fonte de tensão DC para proteger o
equipamento instalado contra raios e oscilações
de corrente. Considere também o uso de um
protetor de sobretensão em telefones para o
módulo de comunicação com modem discado.
Conecte a fiação de energia. Determine os
requisitos de energia, conforme descrito no Capítulo
3 do Manual de Instruções do Foundation Fieldbus
Interface (Formulário A6259).
Verificação da polaridade da conexão
1. Para fazer as conexões da fonte de energia DC:
•
Se apropriado, realize o procedimento dos
dados de registro de log e de configuração
de backup.
•
Como opção, instale um dispositivo de proteção
de sobretensão na desconexão do serviço.
•
Remova todas as outras fontes de energia
do ROC800.
•
Instale um fusível na fonte de energia de entrada.
•
Remova do soquete o conector do bloco do
terminal.
•
Insira a extremidade desencapada de cada
fio na braçadeira embaixo do parafuso de
terminal BAT+/BAT- (por exemplo, a fonte de
12 volts cc) OU na braçadeira embaixo do
parafuso de terminação + / - adequado (para
a fonte de 24 volts cc).
Observação: O terminal + também deve ter
um fusível.
•
Aparafuse cada fio no bloco de terminal.
Insira no soquete o conector do bloco de
terminal.
•
Substitua todas as outras fontes de energia
(se necessário) no FFI.
Formulário A6296
Página 6
