Serie ED05
AVENTICS™ Serie ED05

Werbung

loading

Verwandte Anleitungen für Emerson AVENTICS ED05 Serie

Inhaltszusammenfassung für Emerson AVENTICS ED05 Serie

  • Seite 1 Serie ED05 AVENTICS™ Serie ED05...

  • Seite 2: Technische Daten

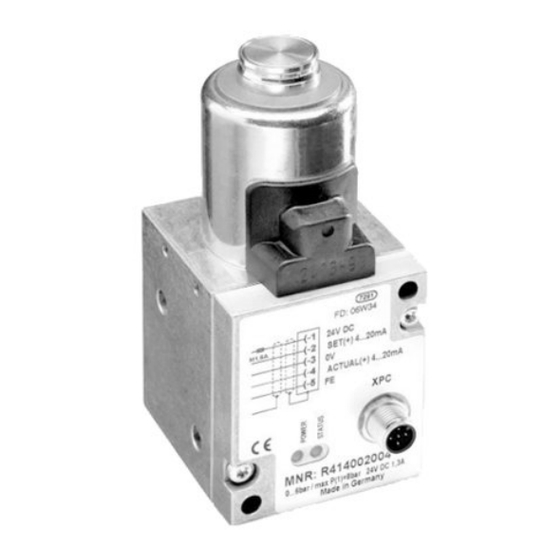

    AVENTICS Seite 2 E/P Druckregelventil, Serie ED05 - Qn = 1000 l/min - Druckluftanschluss Ausgang G 1/4 - Elektr. Anschluss über Signalanschluss - Signalanschluss Eingang und Ausgang, Stecker, M12, 5-polig Bauart Sitzventil Einbaulage α = 0-90° β = 0-90° Zertifikate CE-Konformitätserklärung Betriebsdruck max.
  • Seite 3 AVENTICS Seite 3 Materialnummer Ansteuerung Abb. R414002004 analog Fig. 1 R414002005 analog Fig. 2 R414002006 analog Fig. 3 R414002294 analog Fig. 3 R414002295 analog Fig. 3 R414002007 analog Fig. 1 R414002008 analog Fig. 1 R414002009 analog Fig. 2 R414002010 analog Fig.

  • Seite 4: Abmessungen

    AVENTICS Seite 4 Abmessungen Abmessungen 1) Kernloch 15 tief für selbstschneidende Schraube M6 2) Universell einsetzbares Gewinde für G1/4 nach ISO 228/1:2000 und 1/4-27 NPTF 3) Durchgangsloch PDF creation date: 22.12.2020...
  • Seite 5 AVENTICS Seite 5 Diagramme Durchflussdiagramm Zur Gewährleistung der EMV ist der Stecker über ein geschirmtes Kabel anzuschließen. PDF creation date: 22.12.2020...

  • Seite 6: Schaltplan

    AVENTICS Seite 6 Schaltplan Funktionsschema a) Sollwerteingang b) Istwertausgang Das E/P Druckregelventil steuert entsprechend einem analogen elektrischen Sollwert einen Druck aus. 1) Betriebsdruck 2) Arbeitsdruck 3) Entlüftung PDF creation date: 22.12.2020...

  • Seite 7: Funktionsschema Bei Schaltausgang (Quittierungssignal)

    AVENTICS Seite 7 Funktionsschema bei Schaltausgang (Quittierungssignal) Schaltplan a) Sollwerteingang c) Schaltausgang (Quittierungssignal) Das E/P Druckregelventil steuert entsprechend einem analogen elektrischen Sollwert einen Druck aus. 1) Betriebsdruck 2) Arbeitsdruck 3) Entlüftung PDF creation date: 22.12.2020...
  • Seite 8 AVENTICS Seite 8 Fig. 1, Kennlinie und Steckerbelegung für Strom-Ansteuerung mit Istwertausgang Schaltplan 1) Betriebsspannung 2) Istwert (Pin 4) und Sollwert (Pin 2) sind auf 0 V bezogen. Strom-Ansteuerung (Bürde 100 Ω). Istwert Ausgang (max. Gesamtwiderstand der nachgeschalteten Geräte 300 Ω). 3) Die Betriebsspannung muss mit einer externen Sicherung M 1,6 A abgesichert werden. Zur Gewährleistung der EMV ist Stecker 2 über ein geschirmtes Kabel anzuschließen.
  • Seite 9 AVENTICS Seite 9 Fig. 2, Kennlinie und Steckerbelegung für Spannungs-Ansteuerung mit Istwertausgang Schaltplan 1) Betriebsspannung 2) Istwert (Pin 4) und Sollwert (Pin 2) sind auf 0 V bezogen. Min. Belastungswiderstand = 1 kΩ 3) Die Betriebsspannung muss mit einer externen Sicherung M 1,6 A abgesichert werden. Zur Gewährleistung der EMV ist Stecker 2 über ein geschirmtes Kabel anzuschließen.
  • Seite 10 AVENTICS Seite 10 | Fig. 3, Kennlinie und Steckerbelegung für Strom- und Spannungs-Ansteuerung mit Schaltausgang Schaltplan 1) Betriebsspannung 2) Sollwert (Pin 2) und Schaltausgang (Pin 4) sind auf 0 V bezogen. Quittierungssignal 3) Die Betriebsspannung muss mit einer externen Sicherung M 1,6 A abgesichert werden. PDF creation date: 22.12.2020...
  • Seite 11 AVENTICS Seite 11 | E/P Druckregelventil, Serie ED05 - Qn = 1000 l/min - Druckluftanschluss Ausgang G 1/4 - Elektr. Anschluss Stecker, ISO 15217, Form C - Signalanschluss Eingang und Ausgang, Stecker, ISO 15217, Form C Bauart Sitzventil Einbaulage α = 0-90° β = 0-90° Zertifikate CE-Konformitätserklärung Betriebsdruck max.
  • Seite 12 AVENTICS Seite 12 | Materialnummer Ansteuerung Abb. 5610141510 analog Fig. 1 5610141530 analog Fig. 2 5610141520 analog Fig. 3 Betriebsdruck min. = 0.5 bar + max. benötigten Sekundärdruck, Zusätzliche Druckregelbereiche auf Anfrage 1) Ausgang 10V konstant zur Speisung eines Sollwertpotentiometers. Technische Informationen Der min.
  • Seite 13 AVENTICS Seite 13 | Abmessungen Abmessungen 1) Kernloch 15 tief für selbstschneidende Schraube M6 2) Universell einsetzbares Gewinde für G1/4 nach ISO 228/1:2000 und 1/4-27 NPTF 3) Durchgangsloch PDF creation date: 22.12.2020...
  • Seite 14 AVENTICS Seite 14 | Diagramme Durchflussdiagramm Zur Gewährleistung der EMV ist der Stecker über ein geschirmtes Kabel anzuschließen. PDF creation date: 22.12.2020...
  • Seite 15 AVENTICS Seite 15 | Schaltplan Funktionsschema a) Sollwerteingang b) Istwertausgang Das E/P Druckregelventil steuert entsprechend einem analogen elektrischen Sollwert einen Druck aus. 1) Betriebsdruck 2) Arbeitsdruck 3) Entlüftung PDF creation date: 22.12.2020...
  • Seite 16 AVENTICS Seite 16 | Fig. 1, Kennlinie und Steckerbelegung für Strom-Ansteuerung mit Istwertausgang Schaltplan 1) Betriebsspannung 2) Sollwert Strom-Ansteuerung (Bürde 100 Ω, max. 50 mA.) Die Spannung am Sollwerteingang darf 12V nicht übersteigen. 4) Istwertausgang (max. Gesamtwiderstand der nachgeschalteten Geräte 300 Ω). 3) Die Betriebsspannung muss mit einer externen Sicherung M 1,6 A abgesichert werden.
  • Seite 17 AVENTICS Seite 17 | Fig. 2, Kennlinie und Steckerbelegung für Spannungs-Ansteuerung mit Istwertausgang Schaltplan 1) Betriebsspannung 2) Sollwert Spannungsansteuerung 3) Istwertausgang (min. externe Bürde 1 kΩ). 4) Die Betriebsspannung muss mit einer externen Sicherung M 1,6 A abgesichert werden. Zur Gewährleistung der EMV ist Stecker 2 über ein geschirmtes Kabel anzuschließen. A) Stecker 1 B) Stecker 2 PDF creation date: 22.12.2020...
  • Seite 18 AVENTICS Seite 18 | Fig. 3, Kennlinie und Steckerbelegung für Potentiometer-Ansteuerung ohne Istwertausgang Schaltplan 1) Betriebsspannung 2) Sollwert Spannungsansteuerung 3) Die Betriebsspannung muss mit einer externen Sicherung M 1,6 A abgesichert werden. Zur Gewährleistung der EMV ist Stecker 2 über ein geschirmtes Kabel anzuschließen. A) Stecker 1 B) Stecker 2 4) Potentiometer-Ansteuerung (0 - 2 kΩ...
  • Seite 19 AVENTICS Seite 19 | E/P Druckregelventil, Serie ED05 - Qn = 1000 l/min - Druckluftanschluss Ausgang G 1/4 - Elektr. Anschluss Stecker, M12, 4-polig, geschirmtes Kabel erforderlich - Kommunikationsanschluss Buchse Stecker, M12, 5-polig - Serielle Ansteuerung DDL Bauart Sitzventil Einbaulage α...
  • Seite 20 AVENTICS Seite 20 | Technische Informationen Werkstoff Gehäuse Aluminium-Druckguss Stahl Dichtungen Hydrierter Acrylnitril-Butadien-Kautschuk Abmessungen Abmessungen 1) Kernloch 15 tief für selbstschneidende Schraube M6 2) Universell einsetzbares Gewinde für G1/4 nach ISO 228/1:2000 und 1/4-27 NPTF 3) Durchgangsloch PDF creation date: 22.12.2020...
  • Seite 21 AVENTICS Seite 21 | Diagramme Durchflussdiagramm Zur Gewährleistung der EMV ist der Stecker über ein geschirmtes Kabel anzuschließen. PDF creation date: 22.12.2020...
  • Seite 22 AVENTICS Seite 22 | Schaltplan Funktionsschema a) Sollwerteingang b) Istwertausgang Das DDL E/P Druckregelventil steuert entsprechend einem digitalen elektrischen Sollwert (10 bit) einen Druck aus. 1) Betriebsdruck 2) Arbeitsdruck 3) Entlüftung PDF creation date: 22.12.2020...

  • Seite 23: Anschluss Spannungsversorgung

    AVENTICS Seite 23 | Anschluss Spannungsversorgung Schaltplan 1) Die Betriebsspannung muss mit einer externen Sicherung M 1,6 A abgesichert werden. Zur Gewährleistung der EMV ist der Stecker über ein geschirmtes Kabel anzuschließen. PDF creation date: 22.12.2020...

  • Seite 24: Sammel-Anschlussblock, Für Serie

    AVENTICS Seite 24 | Sammel-Anschlussblock, für Serie ED05 Medium Druckluft Gewicht Siehe Tabelle unten Technische Daten Materialnummer Gewicht 5610141002 0,573 kg 5610141012 1 kg 5610141022 1,42 kg R414000105 1,87 kg R414000106 5-fach 2,32 kg 5610141052 2,74 kg R414000908 7-fach 3,18 kg 5610141072 8-fach 3,45 kg...
  • Seite 25 AVENTICS Seite 25 | Abmessungen Abmessungen Abmessungen Materialnummer 5610141002 – – 5610141012 5610141022 R414000105 R414000106 5610141052 R414000908 5610141072 PDF creation date: 22.12.2020...
  • Seite 26 AVENTICS Seite 26 | Materialnummer R414000910 5610141092 PDF creation date: 22.12.2020...

  • Seite 27: Blindplatte Für Druckregelventile

    AVENTICS Seite 27 | Blindplatte für Druckregelventile Medium Druckluft Gewicht 0,121 kg Technische Daten Materialnummer 5610140312 Blindplatte zur Abdichtung nicht benutzter Anschlüsse an Anschlussblöcken. inkl. Schrauben und Dichtungen Technische Informationen Werkstoff Gehäuse Aluminium PDF creation date: 22.12.2020...
  • Seite 28 AVENTICS Seite 28 | Abmessungen Abmessungen 1) Blindplatte 2) Dichtung 3) Schrauben PDF creation date: 22.12.2020...
  • Seite 29 AVENTICS Seite 29 | Rundsteckverbinder, Serie CON-RD - Buchse, M12x1, 5-polig, A-codiert, gewinkelt, 90° - für CANopen - UL (Underwriters Laboratories) - geschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,072 kg Technische Daten Materialnummer Strom, max.
  • Seite 30 AVENTICS Seite 30 | Abmessungen Abmessungen PDF creation date: 22.12.2020...

  • Seite 31: Pin-Belegung

    AVENTICS Seite 31 | Pin-Belegung Polbild Buchse PDF creation date: 22.12.2020...
  • Seite 32 AVENTICS Seite 32 | Rundsteckverbinder, Serie CON-RD - Buchse M12x1 5-polig A-codiert gewinkelt 90° - offene Kabelenden - mit Kabel - geschirmt Umgebungstemperatur min./max. -25 ... 80 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Leiterquerschnitt 0,34 mm² Gewicht Siehe Tabelle unten Technische Daten Materialnummer Strom, max.
  • Seite 33 AVENTICS Seite 33 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
  • Seite 34 AVENTICS Seite 34 | Pin-Belegung Polbild Buchse (1) BN=braun (2) WH=weiß (3) BU=blau (4) BK=Schwarz (5) GY= grau PDF creation date: 22.12.2020...
  • Seite 35 AVENTICS Seite 35 | Schalldämpfer, Serie SI1 - G 1/4 - Sinterbronze Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. -25 ... 80 °C Medium Druckluft Schalldruckpegel Siehe Tabelle unten Gewicht Siehe Tabelle unten Bemerkung Durchflusskennlinien sind unter "Diagramme" zu finden. Technische Daten Materialnummer Druckluftanschluss...
  • Seite 36 AVENTICS Seite 36 | Abmessungen Abmessungen in mm PDF creation date: 22.12.2020...
  • Seite 37 AVENTICS Seite 37 | Abmessungen in mm Abmessungen PDF creation date: 22.12.2020...
  • Seite 38 AVENTICS Seite 38 | Schalldämpfer, Serie SI1 - G 3/8 - Sinterbronze Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. -25 ... 80 °C Medium Druckluft Schalldruckpegel 84 dB Gewicht 0,05 kg Bemerkung Durchflusskennlinien sind unter "Diagramme" zu finden. Technische Daten Materialnummer Druckluftanschluss Liefereinheit...
  • Seite 39 AVENTICS Seite 39 | Abmessungen Abmessungen in mm PDF creation date: 22.12.2020...
  • Seite 40 AVENTICS Seite 40 | Diagramme Durchflussdiagramm, 1827000002 PDF creation date: 22.12.2020...
  • Seite 41 AVENTICS Seite 41 | Schalldämpfer, Serie SI1 - Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 - Polyethylen Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. -25 ... 80 °C Medium Druckluft Schalldruckpegel Siehe Tabelle unten Gewicht Siehe Tabelle unten Bemerkung Durchflusskennlinien sind unter "Diagramme"...
  • Seite 42 AVENTICS Seite 42 | Abmessungen Abmessungen Abmessungen Materialnummer Anschluss G Ø D2 Ø D3 R412007519 Ø 4 R412007899 Ø 6 20.5 R412000591 Ø 6 12.5 20.5 R412007520 Ø 8 13.5 21.5 43.5 R412000593 Ø 10 15.5 26.5 57.5 R412007715 Ø 12 18.5 PDF creation date: 22.12.2020...
  • Seite 43 AVENTICS Seite 43 | Diagramme Durchflussdiagramm, R412007519 PDF creation date: 22.12.2020...
  • Seite 44 AVENTICS Seite 44 | Durchflussdiagramm, R412007899 Diagramme PDF creation date: 22.12.2020...
  • Seite 45 AVENTICS Seite 45 | Durchflussdiagramm, R412000591 Diagramme PDF creation date: 22.12.2020...
  • Seite 46 AVENTICS Seite 46 | Durchflussdiagramm, R412007520 Diagramme PDF creation date: 22.12.2020...
  • Seite 47 AVENTICS Seite 47 | Durchflussdiagramm, R412000593 Diagramme PDF creation date: 22.12.2020...
  • Seite 48 AVENTICS Seite 48 | Durchflussdiagramm, R412007715 Diagramme PDF creation date: 22.12.2020...
  • Seite 49 AVENTICS Seite 49 | Ventilsteckverbinder, Serie CON-VP - Buchse Form C 2+E gewinkelt 90° - offene Kabelenden 3-polig - mit Kabel - ungeschirmt Betriebsspannung 230 V AC/DC Schutzart IP67 Leiterquerschnitt 0,75 mm² Gewicht 0,307 kg Technische Daten Materialnummer Strom, max. Kontaktbelegung Anzahl Leiter Kabellänge...
  • Seite 50 AVENTICS Seite 50 | Abmessungen Abmessungen 1) Kodierstift PDF creation date: 22.12.2020...
  • Seite 51 AVENTICS Seite 51 | Ventilsteckverbinder, Serie CON-VP - Buchse Form C 3+E gewinkelt 90° - offene Kabelenden 4-polig - mit Kabel - ungeschirmt Betriebsspannung 24 V AC/DC Schutzart IP67 Leiterquerschnitt 0,34 mm² Gewicht 0,295 kg Technische Daten Materialnummer Strom, max. Kontaktbelegung Anzahl Leiter Kabellänge...
  • Seite 52 AVENTICS Seite 52 | Abmessungen Abmessungen PDF creation date: 22.12.2020...

  • Seite 53: Montagesatz, Serie Ed05

    AVENTICS Seite 53 | Montagesatz, Serie ED05 Gewicht 0,038 kg Technische Daten Materialnummer 5610140302 2 Schrauben und 3 Dichtungen Technische Informationen Zur Befestigung von einem ED05 auf einer Grundplatte. PDF creation date: 22.12.2020...
  • Seite 54 AVENTICS Seite 54 | Abmessungen 1) 2 Schrauben 2) 3 Dichtungen PDF creation date: 22.12.2020...
  • Seite 55 The Emerson logo is a trademark and service mark of Emerson Electric Co. Brand logotype are registered trademarks of one of the Emerson family of companies. All other marks are the property of their respective owners. © 2020 Emerson Electric Co.
