Instruções para uso seguro – Foundation Fieldbus Interface
2. Conecte os fios nos blocos de terminais nos
módulos do Interface H1. Consulte o Capítulo 4 do
Manual de Instruções do Foundation Fieldbus
Interface (Formulário A6259) e veja os esquemas e
as explicações sobre a fiação.
3. Pressione as tampas do canal de fios para que elas
se encaixem nos canais de fiação, quando a fiação
dos blocos de terminal estiver concluída. Consulte a
Figura 13.
4. Ligue a energia para inicializar o FFI. O indicador
LED de energia no FFI (consulte a Figura 13) deve
acender em verde para indicar que a tensão
aplicada está correta.
5. Quando a inicialização for bem-sucedida, configure o
FFI de forma a atender as exigências da aplicação.
Consulte o Manual do Usuário do Field Interface
Configurator (Formulário A6250). Durante a operação
e utilização normais, não será necessário nenhum
ajuste neste dispositivo por parte do usuário.
6. Para fazer a manutenção do FFI, inspecione
periodicamente a fiação para ver se há sinais de
deterioração.
Substituição do fusível
Se o servidor não funcionar, mas você acredita que ele
tem energia, e o LED DE ENERGIA não acender, talvez
seja necessário substituir o fusível de 6,3 Amp no
módulo CPU (consulte a Figura 12).

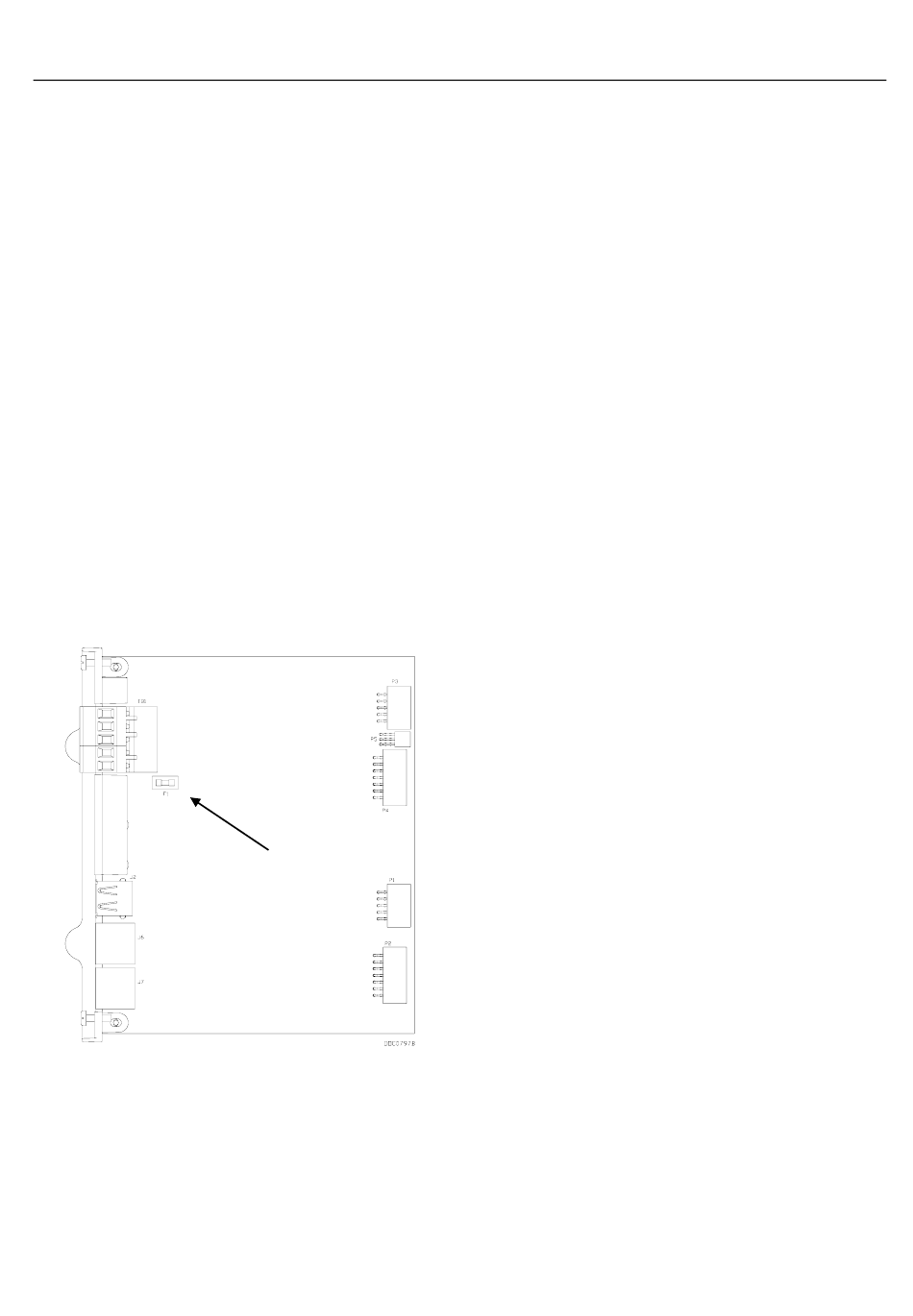

Fusível de 6,3 Amp
Figura 12. Fusível de 6,3 Amp do CPU
1. Retire a alimentação do módulo CPU do Interface.
2. Retire a tampa do canal de fios.
3. Desconecte todos os cabos do módulo CPU do
Interface.
4. Desaparafuse os dois pequenos parafusos de
fixação na parte frontal do painel dianteiro do
módulo CPU.
5. Segure as guias de elevação na borda do painel
dianteiro do módulo CPU e levante
cuidadosamente o módulo CPU de seus soquetes
no circuito principal. Você deve sentir o módulo se
desprender do circuito principal.
6. Remova cuidadosamente o módulo CPU do
alojamento do Interface. Não arranhe nenhum
dos dois lados do CPU no alojamento. Certifique-
se de não puxar os cabos conectados no
Interface.
7. Examine o fusível (consulte a Figura 12) e, se
necessário, substitua por um fusível MSB de
6,3 A (Slo-Blo).
8. Coloque o módulo CPU em seu canal no
gabinete.
9. Deslize o módulo CPU para baixo em seus
conectores no circuito principal.
10. Aperte os dois pequenos parafusos de fixação na
parte frontal do painel dianteiro do módulo CPU.
11. Reconecte toda a fiação.
12. Recoloque a tampa do canal de fios.
13. Restaure a energia no módulo CPU.
DESMONTAGEM DO FFI
1. Faça backup de todos os dados de
configuração e de log do FFI. Depois, desligue
toda a energia do FFI e remova todos os fios
externos dos módulos H1.
2. Remova o gabinete do FFI dos trilhos DIN
liberando as duas travas do trilho DIN na parte
traseira superior do gabinete.
3. Coloque o FFI em uma caixa para transporte ou
armazenamento.
