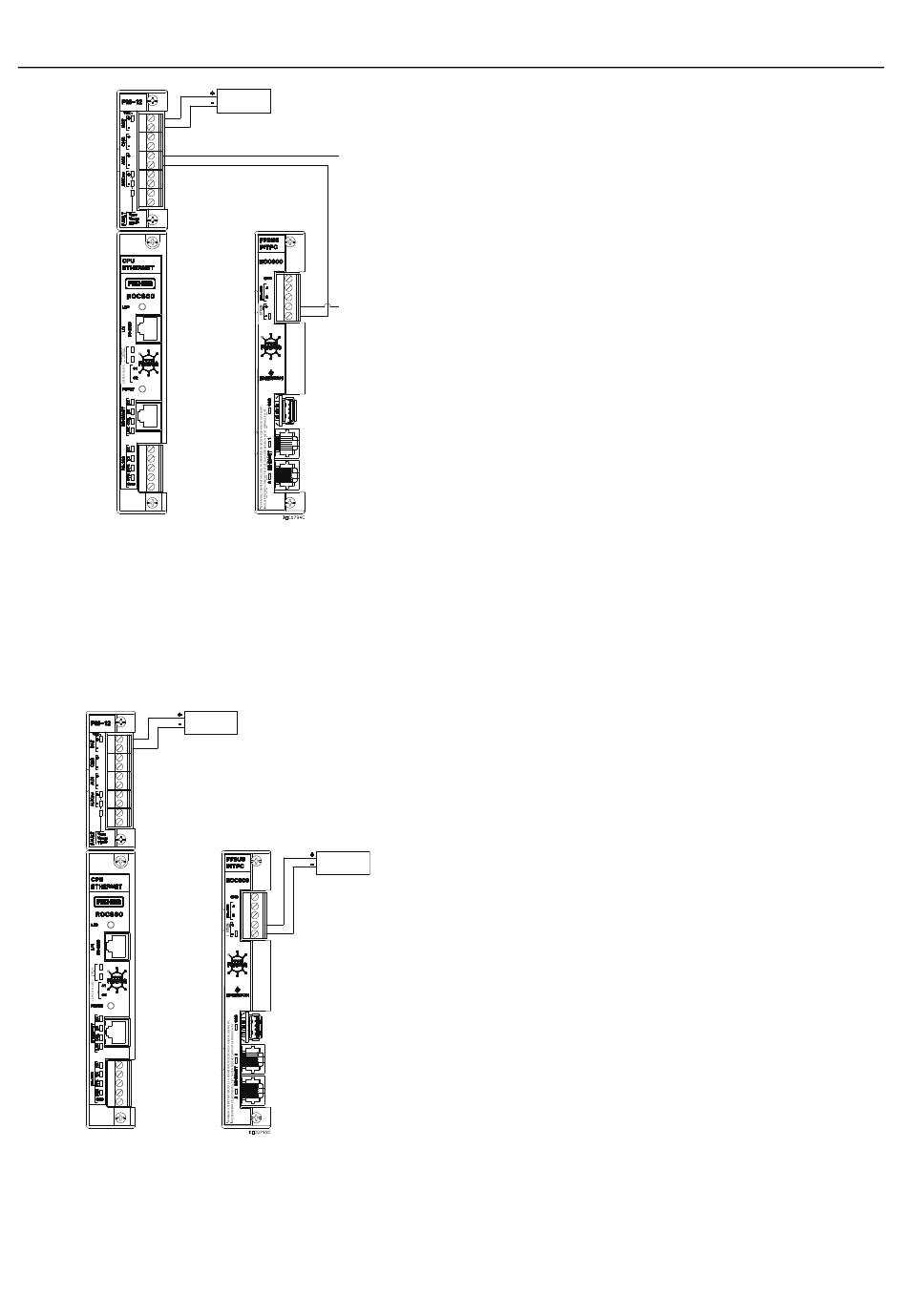

Abbildung 10. Integrierte Verdrahtung der FFI
Verdrahtung der FFI als eigenständiges Gerät
Wenn Sie sich dazu entschließen, die FFI als eigenständiges
Gerät getrennt von einer ROC800 zu verdrahten, müssen Sie
die FFI mit ihrer eigenen Stromversorgung verdrahten. Siehe
Abbildung 11.
STROMVERSORGUNG
Abbildung 11. Eigenständige Verdrahtung der FFI
ERDUNG DER FFI
Wenn es in Ihrem Unternehmen keine speziellen Er-
dungsvorschriften gibt, installieren Sie die FFI als ein
EXTERNE
STROMVERSORGUNG
EXTERNE
EXTERNE
STROMVERSORGUNG
Fieldbus-Schnittstelle
OUNDATION
„schwimmendes" (ungeerdetes) System. Ansonsten halten
sie sich an die speziellen Erdungsverfahren Ihres Unter-
nehmens. Wenn Sie jedoch eine Verbindung zwischen
einem geerdeten Gerät und einem FFI EIA-485 (RS-485)-
Port herstellen, erden Sie die FFI-Stromversorgung.
Wenn sie die Ausrüstung erden müssen, beachten Sie die
folgenden Richtlinien:
Wenn bei der Ausrüstung eine DC-Spannungsquelle
zum Einsatz kommt, muss das Erdungssystem am
Betriebsunterbrecher abgeschlossen werden. Alle
Erdungsleiter der Ausrüstung, einschließlich aller
Drähte oder Leitungen, die die Stromzufuhr enthalten,
müssen mit durchgehender elektrischer Leitung am
Betriebsunterbrecher abschließen.
Unsachgemäße Erdungs- oder schlechte Erdungs-
verfahren können oftmals zu Problemen führen, wie
z. B. das Einführen von Erdungsschleifen in das
System. Eine ordnungsgemäße Erdung der FFI
fördert die Verringerung der Auswirkungen von
elektrischem Rauschen beim Betrieb der Einheit und
schützt vor Blitzschlag. Installieren Sie eine Über-
spannungsschutzvorrichtung am Betriebsunterbrecher
in DC-Spannungsquellensystemen, um die installierte
Ausrüstung vor Blitzschlag und Stromstößen zu
schützen. Sie können auch die Verwendung eines
Telefonüberspannungsschutzes für das Einwahl-
modem-Kommunikationsmodul in Erwägung ziehen.
Schließen Sie die Netzverkabelung an. Bestimmen Sie die
Leistungsanforderungen, wie in Kapitel 3 des Foundation
Fieldbus-Schnittstellen-Handbuchs (Formblatt A6259)
beschrieben.
Überprüfung der Anschlusspolarität
1.
Herstellen der DC-Stromversorgungsverbindungen:
Wenn geeignet, führen Sie das Backup-
Konfigurations- und Datenprotokollierungs-
verfahren durch.
Installieren Sie optional eine Überspannungs-
schutzvorrichtung am Betriebsunterbrecher.
Entfernen Sie alle anderen Stromquellen von der
ROC800.
Installieren Sie eine Sicherung an der Eingangs-
stromquelle.
Entfernen Sie den Klemmenleistenanschluss von
der Buchse.
Führen Sie das abisolierte Ende von jedem Draht
entweder unter der passenden BAT+ / BAT–
Klemmschraube (für die 12-VDC-Quelle), ODER
in die passende Klemme unter der passenden +
/ -Klemmschraube (für die 24-VDC-Quelle) in die
Klemme ein.
Hinweis: Die + Klemme sollte ebenfalls über eine
Formblatt A6296
Sicherung verfügen.
