Instruções para uso seguro – Foundation Fieldbus Interface

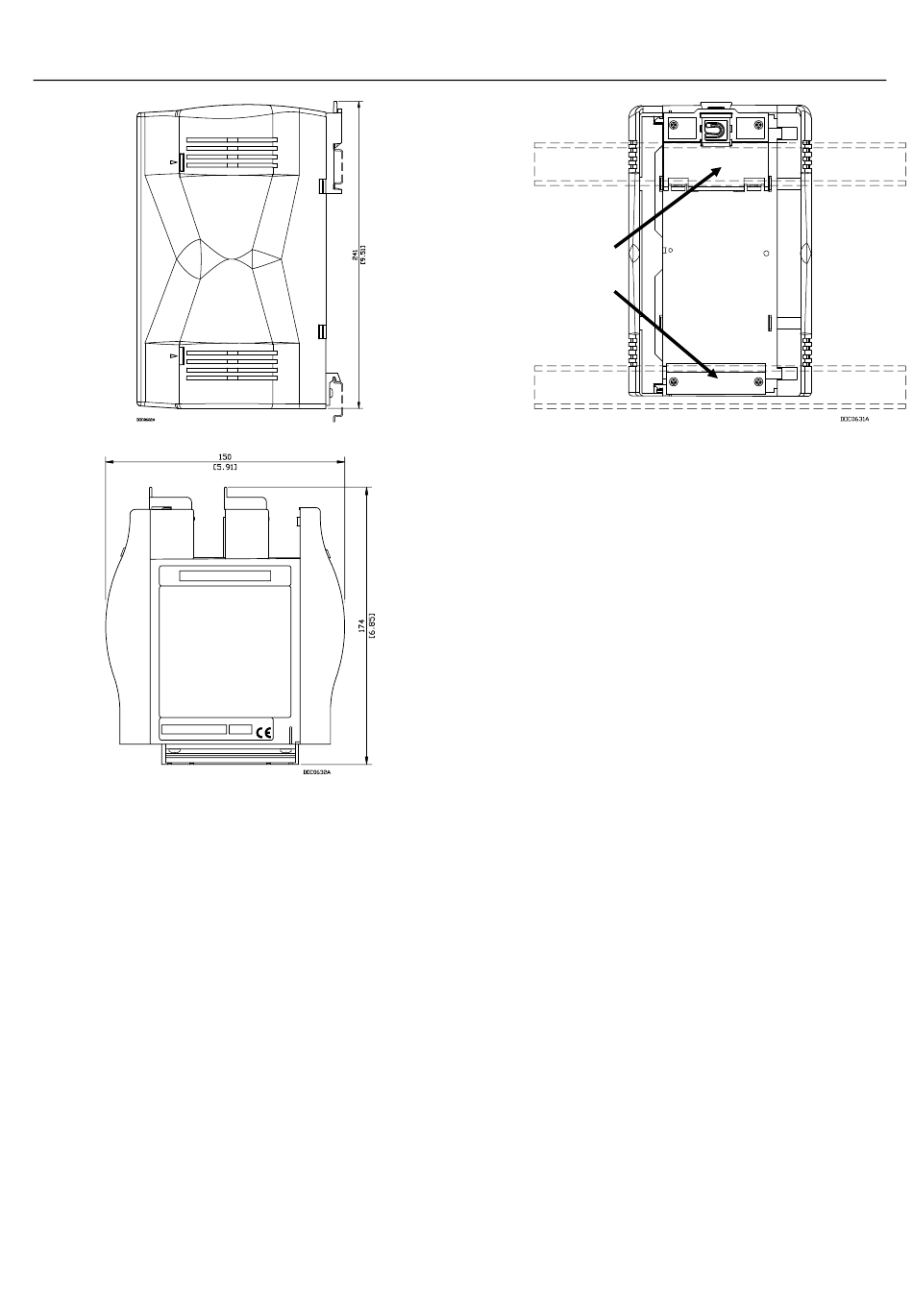

Figura 2. Vista lateral do FFI
Figura 3. Vista inferior do FFI
3. O gabinete do FFI é fixado em dois trilhos DIN de
35 x 7,5 mm. Consulte a Figura 4.
•
Fixe os trilhos DIN superiores no FFI.
•
Fixe os trilhos DIN inferiores no circuito principal.
•
Posicione o FFI no trilho inferior fixado ao
circuito principal, verificando se a borda inferior
do FFI está alinhada com o painel.
• Gire a parte superior do FFI até que fique
alinhada com o painel.
•
Prenda a tira superior do trilho DIN no painel.
Montagem do trilho DIN
Montagem do trilho DIN
CONEXÃO DOS COMPONENTES DO FFI
A conexão do FFI envolve ligar os dispositivos do
barramento de campo nos módulos H1, conectando
esses módulos na energia externa (se apropriado) e
conectando o módulo CPU do FFI no ROC ou na
energia externa. Para esse documento, sugerimos
que você primeiro ligue os dispositivos de
barramento de campo nos módulos H1 e depois
ligue o FFI no ROC (ou na energia externa) antes
de aplicar energia.
Observação:
Conexão dos módulos do segmento H1
Para conectar o módulo H1 PWR ou H1 (não ligado):
1. Desencape a extremidade (6,4 mm no máximo)
do fio.
2. Insira a extremidade desencapada na braçadeira,
embaixo do parafuso dos terminais.
3. Aperte o parafuso. Consulte a Figura 5 ou a
Figura 6.
Exponha o mínimo da extremidade desencapada para
impedir curtos-circuitos, mas deixe alguma folga ao
fazer as conexões para evitar deformação.
O FFI suporta até quatro de dois tipos de módulos de
segmento H1. Os módulos energizados (consulte a
Figura 5) fornecem até 125 mA de energia
condicionada.
Formulário A6296
Figura 4. Parte traseira do FFI
Os módulos têm blocos de terminal
removíveis para garantir a conexão e
manutenção convenientes.
Recomenda-se cabo de par trançado
para conexão do sinal de E/S. Os
blocos de terminal removíveis
aceitam fio 12-22 AWG.
Página 3
