安全使用说明 – F

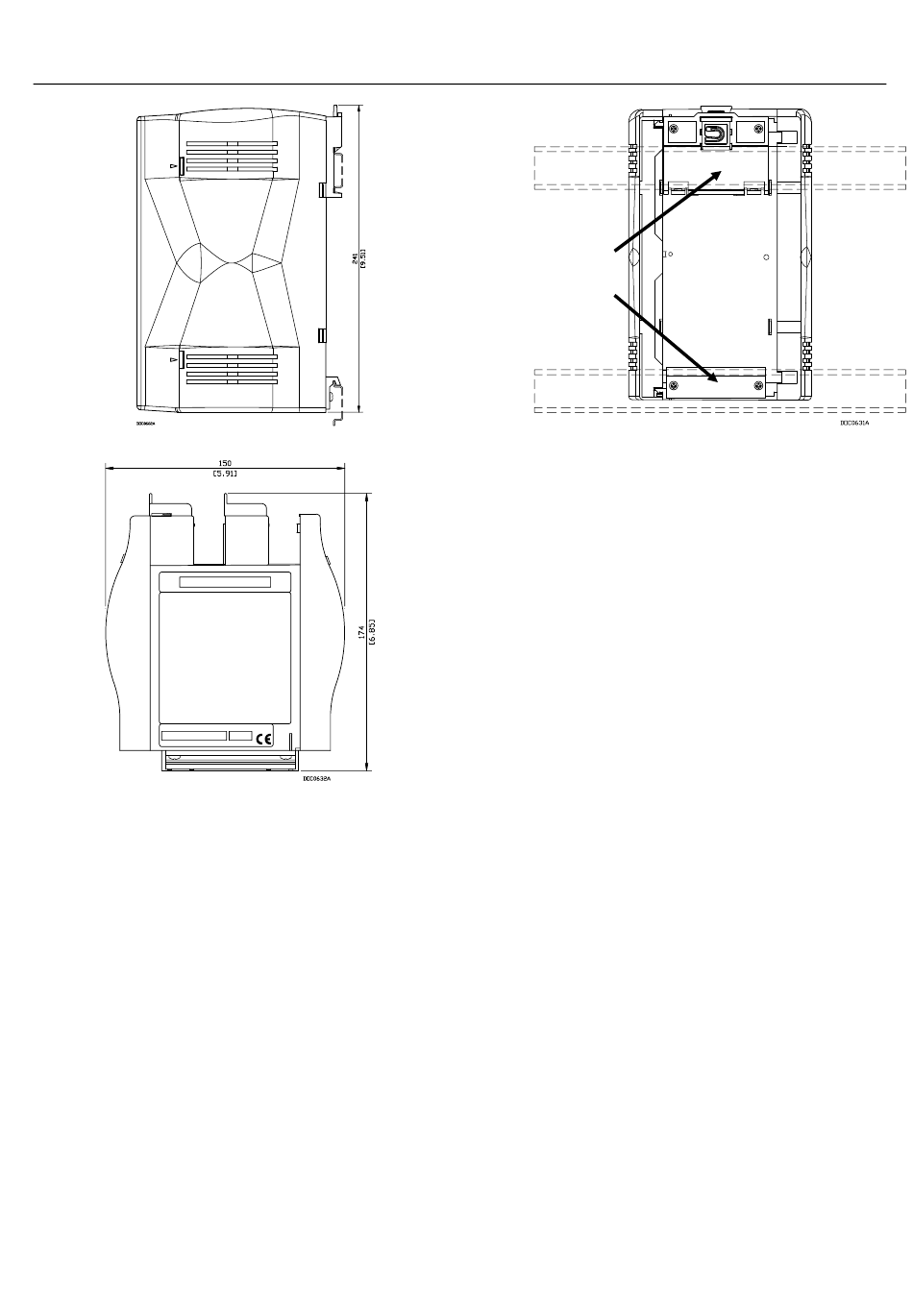

图 2. FFI
图 3. FFI
3. FFI 外壳安装到两个 35 x 7.5 毫米的 DIN 导轨。
图 4。
请参阅
•
将上 DIN 导轨安装到 FFI。
•
将下 DIN 导轨安装在背板上。
•
将 FFI 放在安装到背板的下导轨上，确保
FFI 的下缘与面板平接。
•
转动 FFI 顶部直至其与面板平接。
•
将 DIN 导轨的上腕带固定到面板上。
现场总线接口
OUNDATION
侧视图
底视图
DIN 导轨安装
DIN 导轨安装
FFI 组件接线
FFI 接线包括：将现场总线设备接至 H1 模块；将 H1
模块接至外部电源（如果适合）；将 FFI CPU 模块
接至 ROC 或外部电源。对于此文档，我们建议您先
将现场总线设备接至 H1 模块，然后在通电前将 FFI
接至 ROC（或外部电源）。
注： 为便于接线和维修，模块的接线端子是可移除
的。推荐使用双绞线进行 I/O 信号接线。可移
除的接线端子能接受 12-22 AWG 的接线。
H1 分段模块接线
要进行 H1 PWR 或 H1（非供电）模块接线，请执行
以下操作：
1. 剥开线缆的末端（最多 6.4 毫米）。
2. 将裸露端插入螺钉端子下方的接线夹中。
3. 拧紧螺钉。请参阅
尽量减少裸线外露部分以防止短路，但在连接时使电
线略为松弛以避免绷得过紧。
FFI 最多支持四个这两种 H1 分段模块之一。供电模块
（请参阅 图 5）最高提供 125 mA 的调节电源。
表 A6296
页码 3
图 4. FFI 背面
图 5 或 图 6。
