Instrucciones de seguridad para el uso –
Interfaz de F
OUNDATION

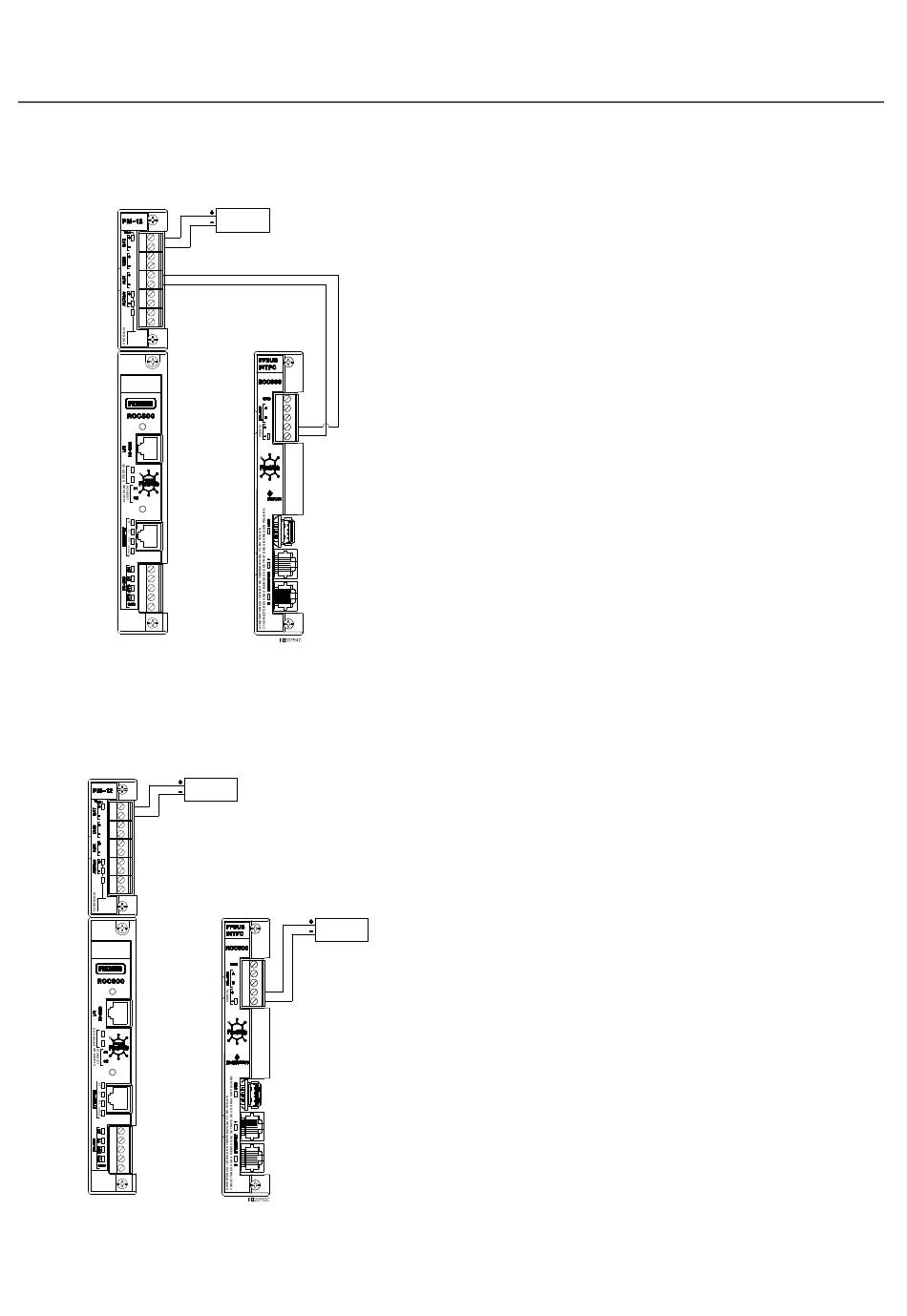

La Figura 10 muestra un FFI que toma el suministro
eléctrico de un ROC800. Las comunicaciones
realizadas al ROC800 y a la red utilizarán las
conexiones de Ethernet en el FFI.
VOFF
VOVER
TEMP.
CPU
ETHERNET
Indicador
LED
RESTABLECER
Figura 10. Cableado integral del FFI
Cableado del FFI como un dispositivo
independiente
Si decide configurar el FFI como dispositivo
independiente de un ROC800, debe conectar los cables
del FFI a su propia fuente de alimentación. Ver Figura 11.
VOFF
VOVER
TEMP.
CPU
ETHERNET
Indicador
LED
RESETAR
Figura 11. Cableado independiente del FFI
PUESTA A TIERRA DE LA UNIDAD FFI
Fieldbus
CONEXIONES
ELÉCTRICAS
EXTERNAS
ENERGIAS
CONEXIONES
ELÉCTRICAS
EXTERNAS
CONEXIONES
ELÉCTRICAS
EXTERNAS
ENERGIAS
Si su empresa no establece requisitos específicos
para la puesta a tierra, instale el FFI como un
sistema "flotante" (sin conexión a tierra). De lo
contrario, respete las indicaciones específicas sobre
la puesta a tierra que establece su empresa. Sin
embargo, si realiza una conexión entre un
dispositivo con puesta a tierra y un puerto EIA-485
(RS-485) del FFI, conecte la puesta a tierra de la
fuente de alimentación del FFI.
Si debe conectar la puesta a tierra del equipo,
respete las siguientes indicaciones:
•
Cuando el equipo utiliza una fuente de tensión de
CC, el sistema de puesta a tierra debe terminar en
el interruptor del servicio. Todos los conductores
de puesta atierra de los equipos (entre ellos, los
cables o conductos que transportan los
conductores de alimentación eléctrica) deben
suministrar un trayecto ininterrumpido de
alimentación eléctrica al interruptor del servicio.
•
Las conexiones de puesta a tierra inadecuadas
o deficientes pueden causar problemas, como
por ejemplo, introducir bucles de tierra en el
sistema. La correcta conexión a tierra de FFI
ayuda a reducir los efectos del ruido eléctrico
durante el funcionamiento y ofrece protección
contra rayos. Debe instalarse un dispositivo de
protección de sobrecarga en el interruptor de
servicio de los sistemas de fuentes de CC para
proteger a los equipos instalados contra rayos y
sobrecargas de energía. Asimismo, se puede
utilizar un protector de sobrecarga telefónica
para la tarjeta de comunicación con módem de
acceso telefónico.
Conecte el equipo al suministro eléctrico. Determine
los requisitos de alimentación que se detallan en el
Capítulo 3 del Manual de instrucciones de
Foundation Fieldbus Interface (Formulario A6259).
Verificar la polaridad de la conexión
4. Para realizar las conexiones de suministro
eléctrico de CC.
•
Complete el procedimiento de respaldo de la
configuración y los datos de registro, si
corresponde.
•
Instale un dispositivo de protección de
sobrecarga en el interruptor del servicio de
forma opcional.
•
Extraiga todas las fuentes de alimentación
restantes del ROC800.
•
Instale un fusible en la fuente de
alimentación de entrada.
•
Extraiga el conector del bloque de la terminal
del tomacorriente.
•
Puede insertar el extremo descubierto de cada
cable en la abrazadera ubicada debajo del
