Instruções para uso seguro – Foundation Fieldbus Interface
6. Mova o jumper no P12 do segundo e do terceiro
pinos (LIGADO) para o primeiro e o segundo pinos
(DESLIGADO).
Observação: Não ajuste nem altere as definições
da microchave DIP no módulo H1.
As microchaves vêm configuradas
de fábrica na posição DESLIGADA.
7. Alinhe o módulo na sua primeira fenda no FFI e
deslize-o para dentro do gabinete até que os
conectores do módulo entrem em contato seguro
com os conectores no circuito principal.
8. Aperte os parafusos cativos na parte dianteira do
módulo.
9. Conecte o módulo.
10. Recoloque a tampa do canal de fios.
Conexão do módulo CPU do FFI

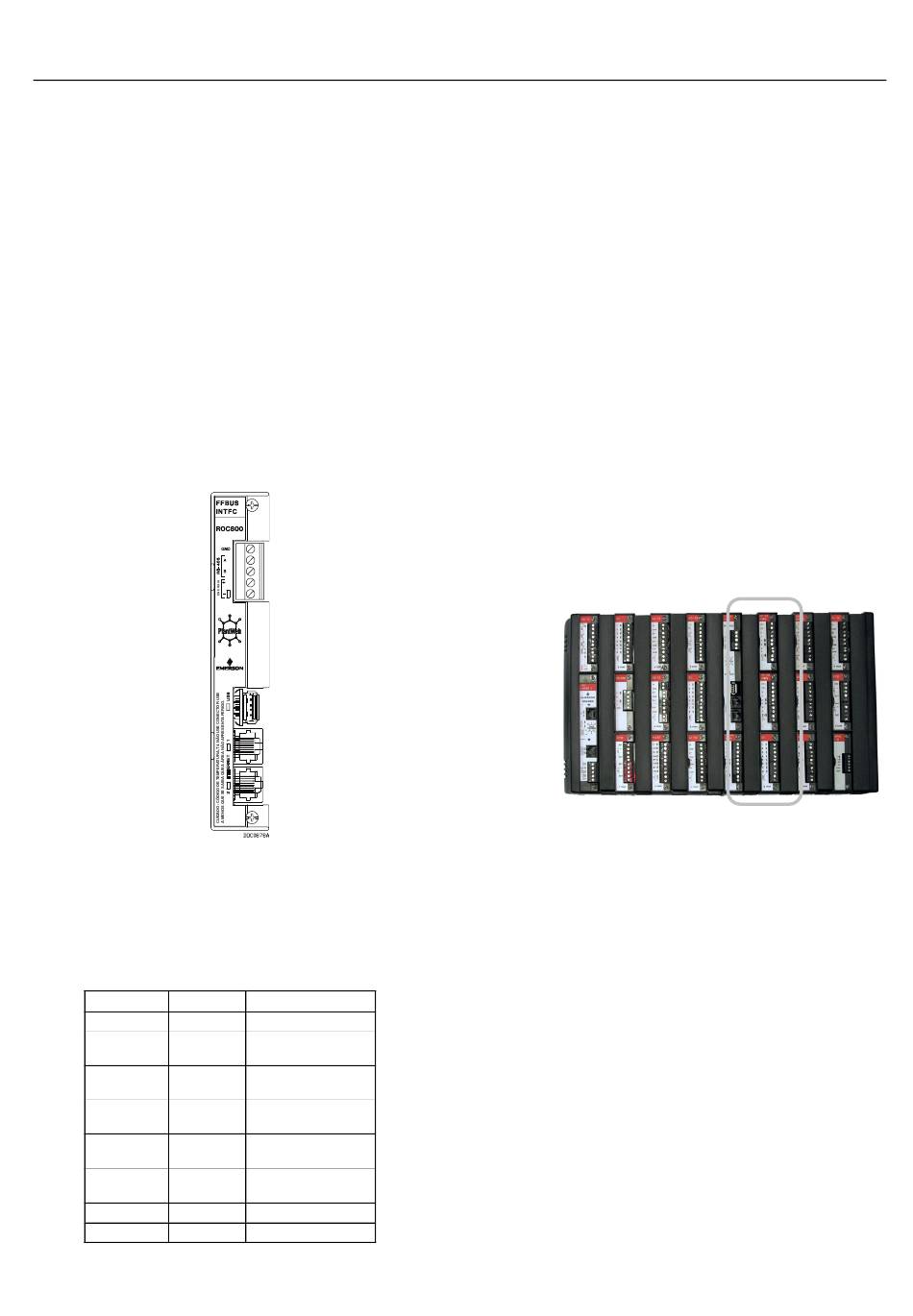

Figura 8. Terminais de conexão do módulo CPU
A Tabela 3 identifica cada terminal e seu objetivo no
módulo CPU.
Tabela 3. Terminais do módulo CPU
Terminal Etiqueta
TB1 – 1 GND
TB1 – 2 A
TB1 – 3 B
TB1 – 4 +
TB1 – 5 –
6 USB
7 1
8 2
ENERGIAS
Definição
A terramento
Não usado
atualmente
Não usado
atualmente
E ntrada de
energia positiva
E ntrada de
energia negativa
Não usado
atualmente
P orta Ethernet
P orta Ethernet
Para conectar os fios nos terminais de compressão
do bloco removível no módulo CPU:
1. Desencape a extremidade (6,4 mm no máximo)
do fio.
2. Insira a extremidade desencapada na
braçadeira, embaixo do parafuso frouxo dos
terminais.
3. Aperte o parafuso.
Você poderá conectar o FFI como parte integral de
um ROC827 ou como dispositivo autônomo.
Observação: A conexão do FFI no ROC800
("fiação integral") é o método
preferido, uma vez que garante que
a interrupção da energia do CPU
ROC800 também elimina a energia
do FFI.
Conexão do FFI como parte integral de um
ROC827
Insira o FFI no gabinete ROC827 (conforme
mostrado na Figura 9).
Figura 9. FFI inserido no ROC827
Observação: O ROC827 é compatível com no
máximo quatro circuitos principais. Se
o ROC827 já contiver quatro circuitos
principais, você deverá remover um
circuito e substituí-lo pelo FFI.
A Figura 10 mostra um FFI usando energia de um
ROC800. As comunicações com o ROC800 e a
rede usariam as conexões Ethernet no FFI.
Formulário A6296
Página 5
