Hinweise zur sicheren Verwendung – F
Schrauben Sie jeden Draht in die Klemmenleiste.
Stecken Sie den Klemmenleistenanschluss wieder in
die Buchse ein.
Bringen Sie alle anderen Stromquellen (sofern
notwendig) wieder an der FFI an.
2.
Schließen Sie die Verdrahtung an den Klemmenleisten an
den H1-Schnittstellenmodulen an. Siehe Kapitel 4 des
Foundation Fieldbus-Schnittstellen-Handbuchs (Formblatt
A6259) für Verdrahtungspläne und Erklärungen.
3.
Drücken Sie die Kabelkanalabdeckungen in ihre Position
über den Kabelkanälen, sobald die Verdrahtung der
Klemmenleisten vollständig ist. Siehe Abbildung 13.
4.
Legen Sie Spannung an der FFI an. DIE LED-
Stromanzeige an der FFI (siehe Abbildung 13) sollte grün
leuchten um anzuzeigen, dass die Spannung korrekt ist.
5.
Wenn die Inbetriebsetzung erfolgreich ist, konfigurieren Sie
die FFI so, dass sie die Anforderungen der Anwendung
erfüllt. Siehe Feldschnittstellen-Konfigurations-Handbuch
(Formblatt A6250). Während normalem Betrieb und
Verwendung sind bei diesem Gerät keine Benutzer-
einstellungen erforderlich.
6.
Um die FFI zu warten, führen Sie regelmäßig eine
Sichtprüfung der Verdrahtung auf Anzeichen von
Beschädigungen durch.
Austausch der Sicherung
Wenn der Server nicht funktioniert und Sie aber davon überzeugt sind,
dass er Stromversorgung hat, und die POWER-LED nicht leuchtet,
müssen Sie möglicherweise die 6,3 A-Sicherung am CPU-Modul
austauschen (siehe Abbildung 12).

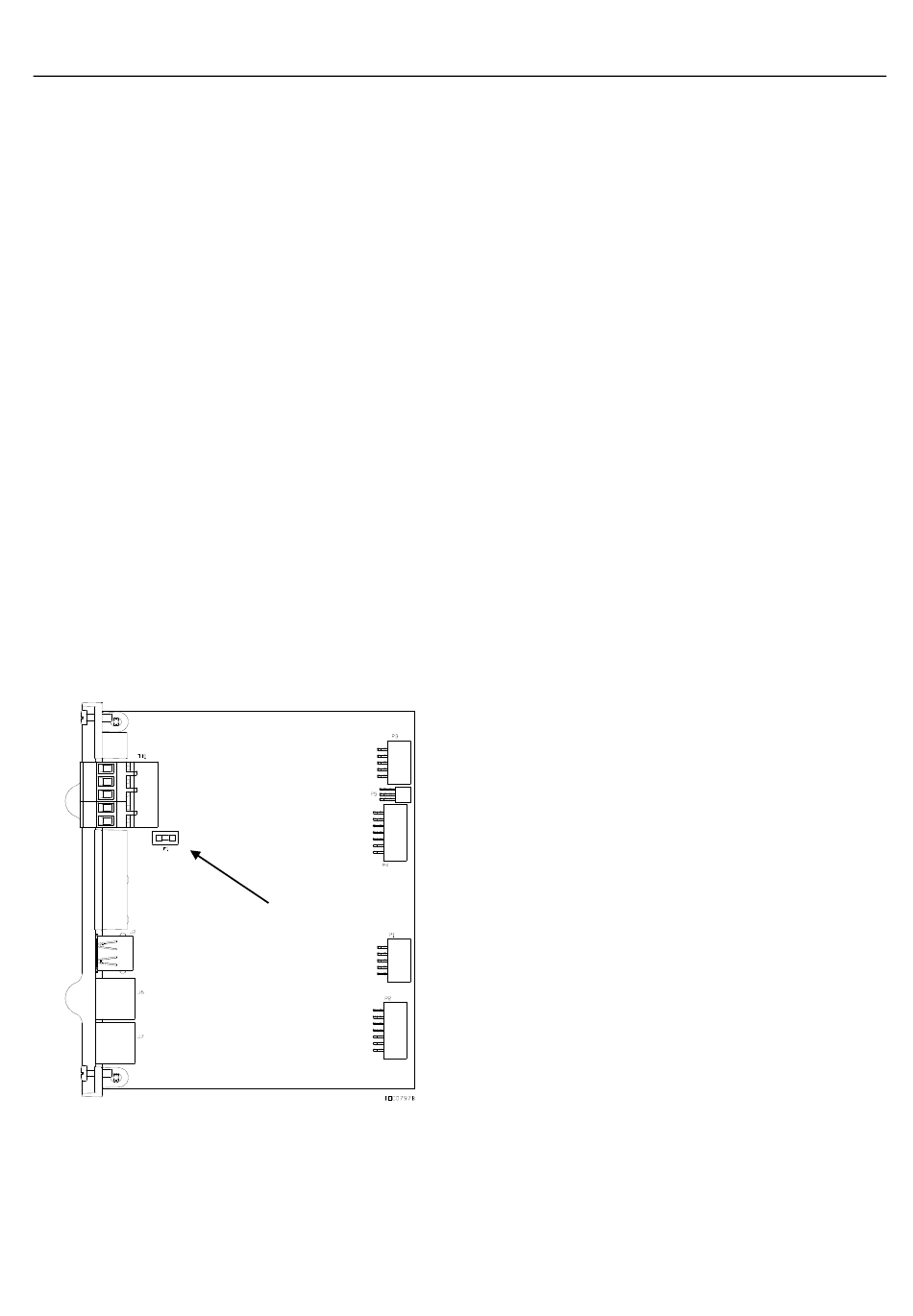

Abbildung 12. CPU 6,3 A-Sicherung
6,3 A-

Sicherung

Fieldbus-Schnittstelle
OUNDATION
1.
Unterbrechen Sie die Stromversorgung des CPU-
Moduls der Schnittstelle.
2.
Entfernen Sie die Kabelkanalabdeckung.
3.
Trennen Sie die gesamte Verdrahtung von dem CPU-
Modul der Schnittstelle.
4.
Lösen Sie die zwei kleinen Befestigungsschrauben an
der Vorderseite bzw. der Blende des CPU-Moduls.
5.
Erfassen Sie die Hebelaschen an der Kante der Blende
des CPU-Moduls und ziehen Sie das CPU-Modul von
seinen Steckplätzen auf der Rückwand-platine ab. Sie
sollten spüren, wie sich das Modul von der Rückwand-
platine löst.
6.
Entfernen Sie das CPU-Modul vorsichtig aus dem
Schnittstellengehäuse. Kratzen Sie auf keiner Seite der
CPU am Gehäuse. Stellen Sie sicher, dass Sie an
keinem an der Schnittstelle befestigten Kabel ziehen.
7.
Überprüfen Sie die Sicherung (siehe Abbildung 12) und
tauschen Sie sie, sofern notwendig, gegen eine
MSB 6,3 A SB (Slo-Blo)-Sicherung aus.
8.
Positionieren Sie das CPU-Modul in seinem Kanal auf
dem Gehäuse.
9.
Schieben Sie das CPU-Modul in seine Steckplätze auf
der Rückwandplatine nach unten.
10.
Ziehen Sie die zwei kleinen Befestigungsschrauben an
der Vorderseite bzw. der Blende des CPU-Moduls an.
11.
Schließen Sie die gesamte Verdrahtung wieder an.
12.
Setzen Sie die Kabelkanalabdeckung wieder auf.
13.
Aktivieren Sie wieder die Stromversorgung des
CPU-Moduls.
DEMONTAGE DER FFI
1.
Führen Sie ein Backup von allen Konfigurations- und
Protokolldaten der FFI durch. Unterbrechen Sie dann
die gesamte Stromversorgung der FFI und entfernen
Sie jede externe Verdrahtung von den H1-Modulen.
2.
Entfernen Sie das FFI-Gehäuse von den DIN-
Schienen, indem Sie die zwei DIN-Schienen-
Verriegelungselemente oben auf der Rückseite des
Gehäuses lösen.
3.
Legen Sie die FFI zwecks Versand oder Lagerung in
eine Box.
Formblatt A6296
Seite 7
