Vissez chaque fil au bloc de jonction.
Rebranchez le connecteur du bloc de jonction à
la prise.
•
Rebranchez toutes les autres sources
d'alimentation (le cas échéant) à l'IBT.
2. Reliez les fils des blocs de jonction aux modules
d'interface H1. Consultez les schémas électriques et
descriptions du chapitre 4 du Manuel d'instructions
de l'interface de bus de terrain Foundation
(modèle A6259).
3. Une fois le câblage des blocs de jonction terminé,
remettez les caches de chemins de fil en place.
Consultez la figure 13.
4. Mettez l'IBT sous tension pour l'allumer. Le témoin
de marche de l'IBT (voir figure 13) devrait s'allumer
(vert) pour indiquer que la tension est correcte.
5. Si le démarrage réussit, configurez l'IBT
conformément aux besoins de l'application.
Reportez-vous au Manuel d'utilisation pour la
configuration d'interface de terrain (modèle A6250).
En fonctionnement standard, aucun autre réglage ne
devrait être nécessaire.
6. En ce qui concerne la maintenance de l'IBT, vérifiez
régulièrement les fils pour détecter toute
détérioration éventuelle.
Remplacement d'un fusible
Si le serveur ne fonctionne pas, que le témoin
d'alimentation ne s'allume pas mais que vous pensez
qu'il est sous tension, tentez de remplacer le fusible de
6,3 A du module d'unité centrale (voir figure 12).

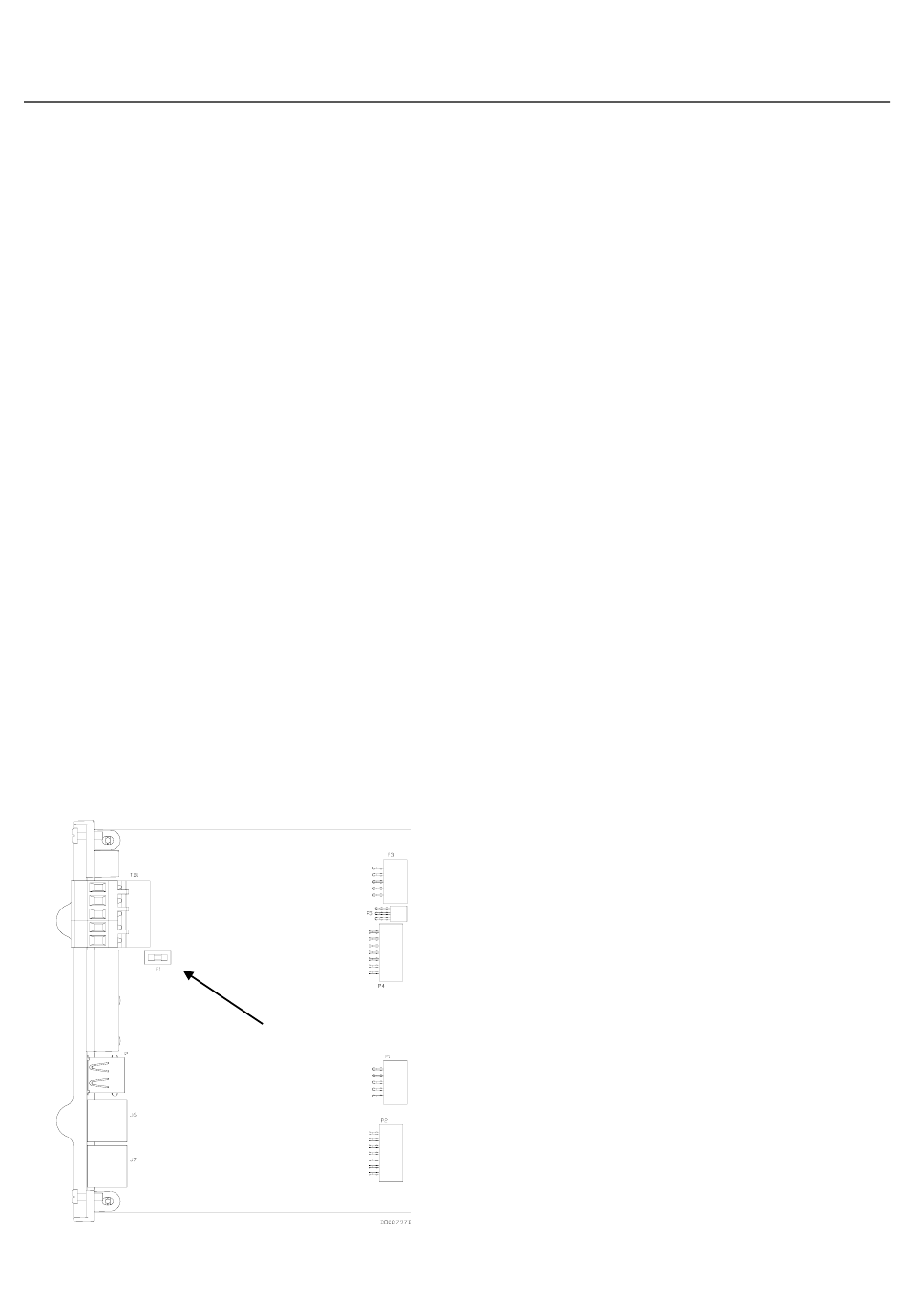

Figure 12. Fusible 6,3 A de l'unité centrale
Fusible 6,3 A
1. Mettez le module d'unité centrale de l'interface
hors tension.
2. Retirez le cache du chemin de fil.
3. Débranchez tous les fils du module d'unité
centrale.
4. Dévissez les deux petites vis de retenue à l'avant
du module d'unité centrale.
5. Saisissez les languettes sur le bord de la plaque
avant du module d'unité centrale et sortez
doucement le module d'unité centrale de la prise
du fond de panier. Vous devriez sentir le module
se détacher du fond de panier.
6. Sortez doucement le module d'unité centrale du
boîtier de l'interface. Ne raclez pas les côtés de
l'unité centrale contre le boîtier. Veillez à ne tirer
sur aucun fil fixé à l'interface.
7. Examinez le fusible (voir figure 12) et, au besoin,
remplacez-le par un fusible MSB 6,3 A à action
retardée.
8. Placez le module d'unité centrale dans son
chemin, sur le boîtier.
9. Faites glisser le module d'unité centrale jusqu'à
ses connecteurs sur le fond de panier.
10. Serrez les deux petites vis de retenue à l'avant
du module d'unité centrale.
11. Rebranchez tous les fils.
12. Replacez le cache du chemin de fil.
13. Remettez le module d'unité centrale sous
tension.
DÉMONTAGE DE L'IBT
1. Sauvegardez la configuration de l'IBT et toutes
vos données. Mettez l'IBT sous tension, puis
retirez tous les fils provenant des modules H1.
2. Retirez le boîtier de l'IBT de ses rails DIN en
libérant les deux fermoirs de rail en haut à
l'arrière du boîtier.
3. Placez l'IBT dans un carton pour expédition ou
stockage.
