Instructions d'utilisation et de sécurité – Interface de bus de
terrain F
OUNDATION
Cavalier P12
(en position ON)

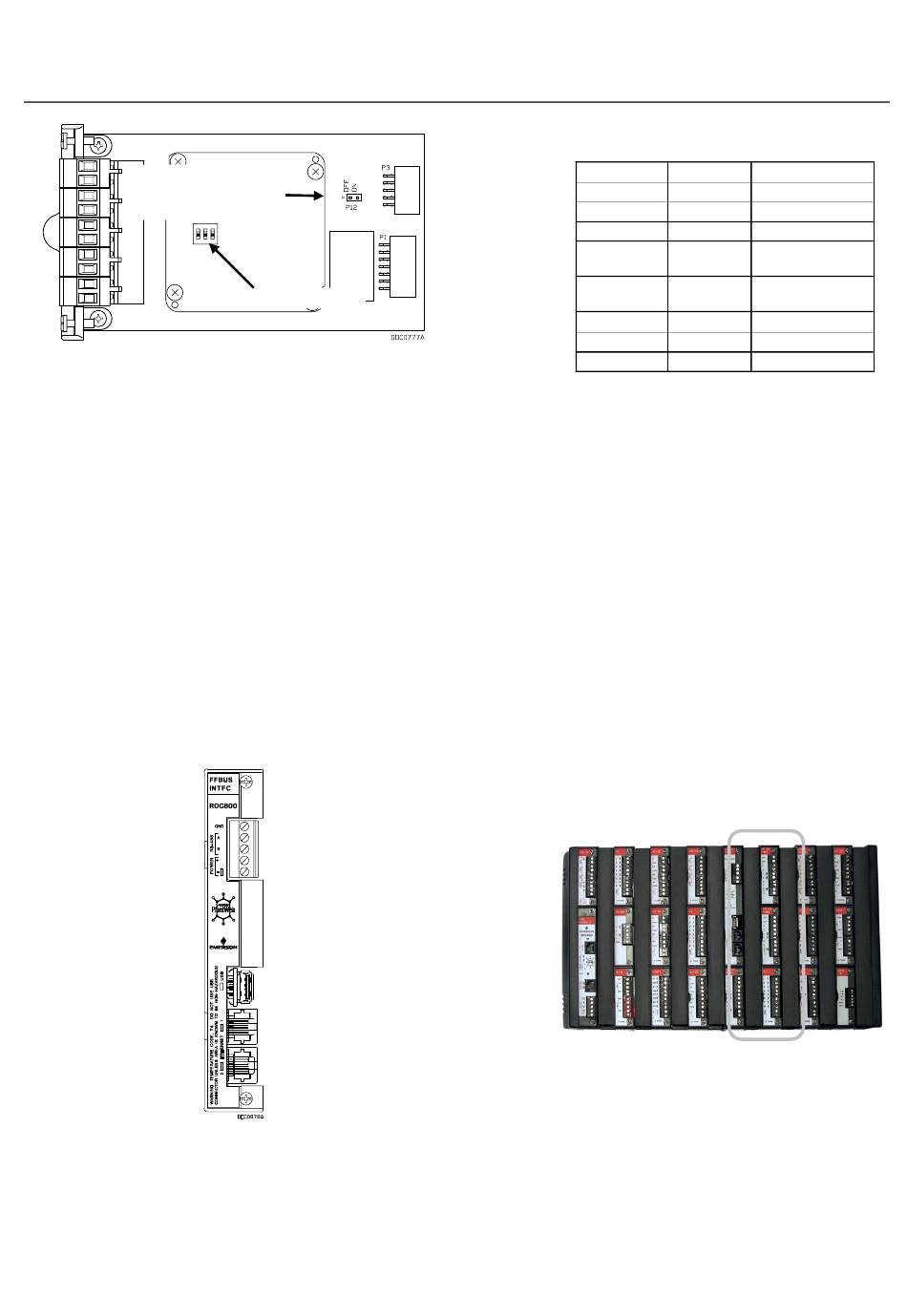

Figure 7. Cavalier P12 sur le module H1 PWR
6. Déplacez le cavalier P12 de la seconde et troisième
broches (ON) à la première et seconde broches
(OFF).
Remarque : ne modifiez et ne réglez pas les
paramètres du commutateur DIP sur le
moduleH1. Les commutateurs sont
paramétrés sur OFF en usine.
7. Alignez le module dans son logement dans l'IBT,
puis faites-le glisser jusqu'à ce que les connecteurs
du module soient correctement en contact avec le
fond de panier.
8. Serrez les vis imperdables à l'avant du module.
9. Câblez le module.
10. Replacez le cache du chemin de fil.
Câblage du module d'unité centrale de l'IBT
Figure 8. Bornes de connexion de l'unité centrale
Le tableau 3 identifie chaque borne et décrit leur utilité
dans le module d'unité centrale.
Commutateurs DIP
Tableau 3. Bornes du module d'unité centrale
Terminal Étiquette
TB1 – 1 GND
TB1 – 2
TB1 – 3
TB1 – 4
TB1 – 5
6 USB
7
8
Pour connecter les bornes du bloc de jonction
amovible au module d'unité centrale :
1. Dénudez l'extrémité du fil (6,4 mm maximum).
2. Insérez l'extrémité dénudée dans l'orifice, sous la
vis de borne dévissée.
3. Serrez la vis.
Vous pouvez câbler l'IBT comme partie intégrante
d'un ROC827 ou comme dispositif autonome.
Remarque : le câblage de l'IBT au ROC800
(« câblage intégral ») est préférable
puisque lorsque l'unité
centrale ROC800 sera mise hors
tension, l'IBT le sera également.
Câblage de l'IBT en tant que partie intégrante
d'un ROC827
Insérez l'IBT dans un boîtier ROC827 (comme
illustré en figure 9).
Figure 9. IBT inséré dans un ROC827
Remarque : un ROC827 peut recevoir au maximum
quatre fonds de panier. Si votre ROC827
contient déjà quatre fonds de panier, vous
devez en retirer un pour installer l'IBT.
La figure 10 reprend le schéma de l'IBT alimenté à
partir d'un ROC800. Le ROC800 et le réseau, pour
leurs communications, utiliseraient les
connexions Ethernet de l'IBT.
Modèle A6296
Page 5
Définition
Masse
A Non utilisé
B Non utilisé
+ Entrée d'a lim.
positive
– Entrée d'a lim.
négative
Non utilisé
1 Port Ethernet
2 Port Ethernet
