Instructies voor veilig gebruik – F
•
Schroef elke ader in het aansluitingenblok vast.
Steek de connector van het aansluitingenblok
weer in de bus.
•
Plaats (indien nodig) alle andere
voedingsbronnen terug in de FFI.
2. Sluit de bedrading op de aansluitingenblokken op de
H1-interfacemodules aan. Zie Hoofdstuk 4 van de
Handleiding Foundation veldbusinterface (document
A6259) voor bedradingsschema's en de
bijbehorende uitleg.
3. Druk de deksels op de kabelgoten zodra u klaar bent
met het aansluiten van de bekabeling op de
aansluitingenblokken. Zie Afbeelding 13.
4. Schakel de stroom in om de FFI te starten. Het LED-
lampje voor aan/uit op de FFI (zie Afbeelding13) zou
groen moeten gaan branden als indicatie dat de
aangesloten spanning correct is.
5. Zodra het apparaat opgestart is, moet de FFI
geconfigureerd worden volgens de vereisten van de
toepassing. Raadpleeg de Gebruikershandleiding
configuratie veldinterface (document A6250). Bij
normaal bedrijf en gebruik hoeft de gebruiker het
apparaat niet bij te stellen.
6. Als onderhoud van de FFI dient de bekabeling
regelmatig op tekenen van slijtage te worden
gecontroleerd.
De zekering vervangen
Als de server niet functioneert, maar u denkt dat deze
op de voeding is aangesloten en het LED-lampje
AAN/UIT niet gaat branden, moet u mogelijk de
zekering van 6,3 A op de CPU-module vervangen
(zieAfbeelding 12).
Zekering van 6,3 A

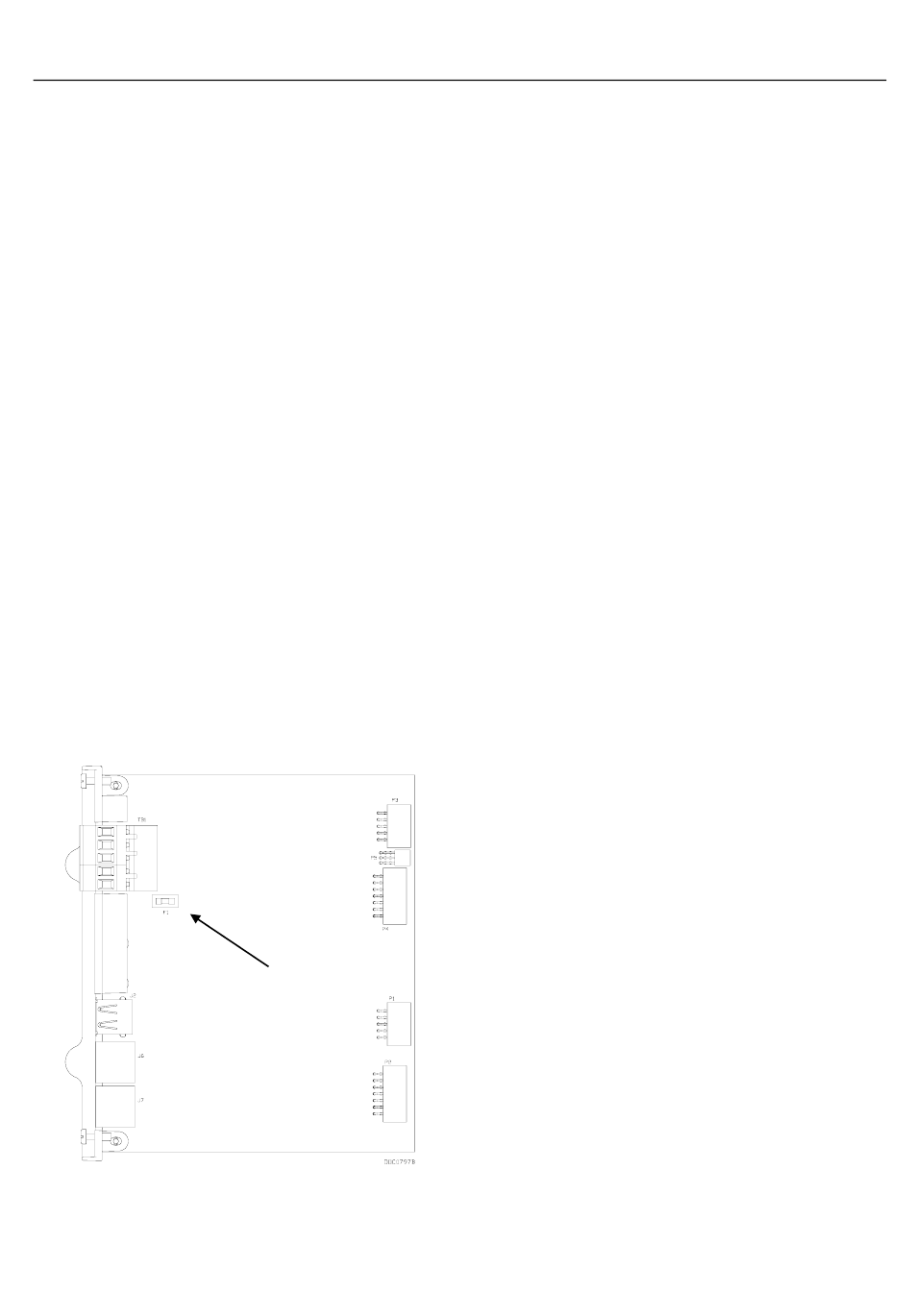

Afbeelding 12. Zekering van 6,3 A op CPU
veldbusinterface
OUNDATION
1. Ontkoppel de voeding van de interface van de
CPU-module.
2. Verwijder het deksel van de kabelgoot.
3. Ontkoppel alle bedrading van de interface van de
CPU-module.
4. Schroef de vier bevestigingsschroefjes aan de
voorzijde van de voorplaat van de CPU-module los.
5. Pak de optillipjes aan de rand van de voorplaat
van de CPU-module vast en til de CPU-module
voorzichtig uit de aansluitingen op de moederplaat.
U moet de module los voelen komen van de
moederplaat.
6. Haal de CPU-module voorzichtig uit de
interfacebehuizing. Schraap niet met de zijkanten
van de CPU langs de behuizing. Zorg dat u geen
kabels lostrekt die op de interface zijn aangesloten.
7. Onderzoek de zekering (zie Afbeelding 12) en
vervang deze indien nodig door een MSB 6,3A
SB (Slo-Blo) zekering.
8. Plaats de CPU-module in de daartoe bestemde
sleuf in de behuizing.
9. Schuif de CPU-module omlaag in de daartoe
bestemde aansluitingen op de moederkaart.
10. Schroef de vier bevestigingsschroefjes aan de
voorzijde van de voorplaat van de CPU-module
vast.
11. Sluit alle bedrading weer aan.
12. Plaats het deksel van de kabelgoot terug.
13. Sluit de CPU-module weer op de voeding aan.
DEMONTAGE VAN DE FFI
1. Maak een back-up van alle configuratie- en
logboekgegevens van de FFI. Koppel vervolgens
alle voedingsbronnen van de FFI los en verwijder
alle externe bedrading van de H1-modules.
2. Haal het huis van de FFI van de DIN-rails door
de twee vergrendelingen van de DIN-rail boven
aan de achterzijde van het huis los te maken.
3. Plaats de FFI voor verzending of opslag in een
doos.
Document A6296
Pagina 7
