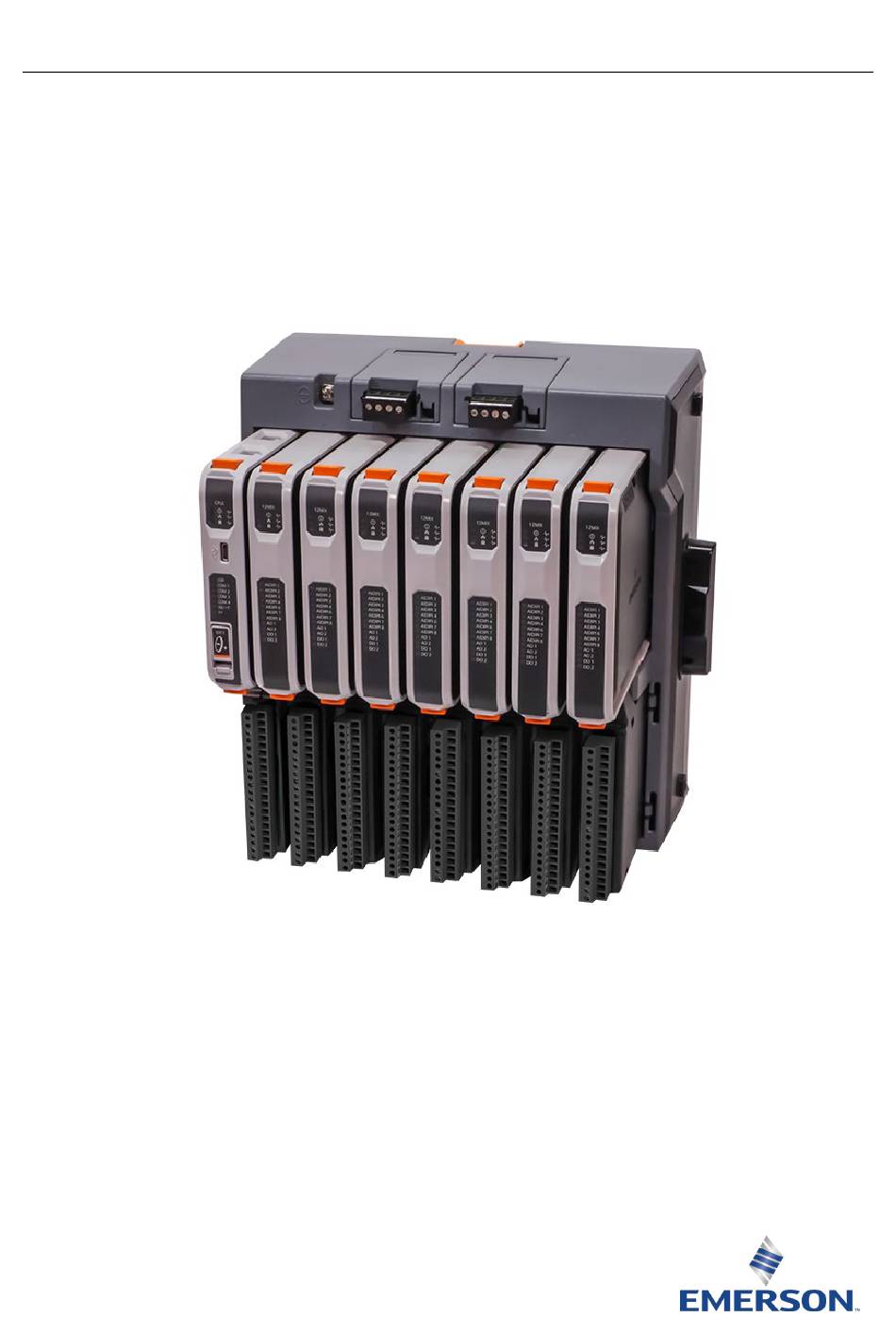

Safe Use Instructions – Emerson FB3000 RTU Part D301876X012 November 2023 Safe Use Instructions: Emerson FB3000 Remote Terminal Unit (RTU) Safe Use Instructions Anleitung zur sicheren Verwendung Consignes de sécurité Instruções para uso seguro 安全使用说明 Istruzioni per l’uso sicuro Instructies voor veilig gebruik...
Seite 2
Safe Use Instructions – Emerson FB3000 RTU Part D301876X012 November 2023...
Seite 3
Battery 3SCVR Slot Cover D301879X012 Hereby, Energy and Transportation Solutions 3ECVR Extension Cover D301879X012 declares that the Emerson FB3000 RTU is in 3TCV8 Termination Cover D301879X012 compliance with the essential requirements and 3CRD8 Plastic Cover for D301879X012 other relevant provisions of European Directives Termination Cover 2014/30/EU (EMC), and 2014/34/EU (ATEX).
Seite 4
Safe Use Instructions – Emerson FB3000 RTU Part D301876X012 November 2023 DANGER Specifications When installing units in a hazardous area, make POWER sure all installation components selected are Operating Range: labeled for use in such areas. Installation and Field Supply: 5 A at 10.5 Vdc to 30 Vdc maintenance must be performed only when the Controller Supply: 5 A at 10.5 Vdc to 30 Vdc...
Seite 5
Safe Use Instructions – Emerson FB3000 RTU Part D3018765X012 November 2023 Figure 2. Front View of the FB3000 Figure 5. Side View of the FB3000 (without DIN mounting plate and without termination cover) 2. The FB3000 mounts on a DIN rail (either 7.5 or 10...
Seite 6
Safe Use Instructions – Emerson FB3000 RTU Part D301876X012 November 2023 Expose a minimum of bare wire to prevent short circuits. Allow some slack when making connections to prevent strain. Connect the power wiring. Review the power wiring descriptions in...
Seite 7
Safe Use Instructions – Emerson FB3000 RTU Part D3018765X012 November 2023 To start up the FB3000, apply power by plugging in Replacing Parts in the FB3000 the terminal block for the power supply module. Refer to Table 1 for a list of user-serviceable parts Periodically inspect the wiring for signs of and their respective field replacement guides.
Seite 8
Safe Use Instructions – Emerson FB3000 RTU Part D301876X012 November 2023...
Seite 9
Anleitung zur sicheren Verwendung – Emerson FB3000 RTU Dok.-Nr. D301876X012 November 2023 Emerson FB3000 RTU Tabelle 1. Ersatzteile Dokumentnumm er der Feld- Teilenumm Installations- Ersatzteil anweisung DIN-Schienenmontage für 3DIN08 D301874X012 Chassis mit acht Steckplätzen Chassis mit acht 3CH08A D301874X012 Abbildung 1. Emerson FB3000 Label Steckplätzen und...
Seite 10
Anleitung zur sicheren Verwendung – Emerson FB3000 RTU Dok.-Nr. D301876X012 November 2023 Bewertet gemäß den folgenden Standards (IEC): Technische Daten IEC 60079-0 (2011), 6. Ausgabe IEC 60079-7 (2017), Ausgabe 5.1 STROMVERSORGUNG Produktkennzeichen für Ex-Bereiche: Betriebsbereich: EX EC IIC T4 GC (TAMB = -40 °C BIS +75 °C)
Seite 11
Anleitung zur sicheren Verwendung – Emerson FB3000 RTU Dok.-Nr. D301876X012 November 2023 Entnahme aus der Verpackung Der FB3000 wird in einem Karton geliefert. Nehmen Sie das Gerät aus dem Karton. Prüfen Sie die Packliste sorgfältig, um sicherzustellen, dass Sie alle Komponenten zur Hand haben.
Seite 12
Anleitung zur sicheren Verwendung – Emerson FB3000 RTU Dok.-Nr. D301876X012 November 2023 Abbildung 6) oder an den vier Bohrungen im Verwenden Sie geflochtenen Kupferdraht Gehäuse und den geeigneten zur Erdung und halten Sie dabei die Länge Befestigungselementen an der Wand oder an so kurz wie möglich.
Seite 13
Anleitung zur sicheren Verwendung – Emerson FB3000 RTU Dok.-Nr. D301876X012 November 2023 Jedes blanke Kabelende in den entsprechenden Überprüfen Sie die Verkabelung regelmäßig auf Anschluss einführen und sichern (siehe Anzeichen von Verschleiß. Abbildung Konfigurieren des FB3000 Den Stecker des Anschlussklemmenblocks ...
Seite 14
Anleitung zur sicheren Verwendung – Emerson FB3000 RTU Dok.-Nr. D301876X012 November 2023 www.Emerson.com/SCADAforEnergy...
Seite 15
Emerson local. Module d’E/S 3MIX12 D301873X012 combinées de Le RTU FB3000 (ou « FB3000 ») d’Emerson avec 12 voies (8 AIDIPI + certification ATEX peut être commandé avec tout 2 sorties analogiques module de communication ou d’E/S en option + 2 sorties répertorié...
Seite 16
Consignes de sécurité – RTU FB3000 d’Emerson Référence D301876X012 Novembre 2023 Marquages du produit pour les zones Spécifications dangereuses : Ex ec IIC T4 Gc (Tamb = -40 °C à +75 °C) ALIMENTATION Plage de fonctionnement: II 3 G Alimentation de terrain : 5 A entre 10,5 Vcc et...
Seite 17
Consignes de sécurité – RTU FB3000 d’Emerson Référence D301876X012 Novembre 2023 Installation Remarque :Ne pas installer verticalement. 1. Trouvez un emplacement convenable pour le FB3000. Lors de la sélection d’un emplacement, veillez à bien vérifier tous les dégagements. Figure 4. Vue latérale du FB3000 (avec plaque de...
Seite 18
Consignes de sécurité – RTU FB3000 d’Emerson Référence D301876X012 Novembre 2023 107 mm² installé verticalement ou horizontalement). En utilisant un fer à souder haute puissance, étamez les extrémités du fil avec de la brasure avant de les introduire dans le plot de masse externe du châssis.
Seite 19
Consignes de sécurité – RTU FB3000 d’Emerson Référence D301876X012 Novembre 2023 Réinitialisation du FB3000 En cas de problèmes potentiellement liés au logiciel, essayez de réinitialiser le FB3000. Consultez le chapitre Entretien et dépannage Manuel d’instruction du RTU FB3000 d’Emerson (référence D301851X012) pour des instructions spécifiques.
Seite 20
Consignes de sécurité – RTU FB3000 d’Emerson Référence D301876X012 Novembre 2023 www.Emerson.com/SCADAforEnergy...
Seite 21
Instruções para uso seguro – Unidade terminal remota (RTU) Emerson FB3000 Peça D301876X012 Novembro de 2023 Unidade terminal remota (RTU) Emerson FB3000 Tabela 1. Peças de substituição Número do documento Guia de Peça de Número instalação em substituição da peça...
Seite 22
Instruções para uso seguro – Unidade terminal remota (RTU) Emerson FB3000 Peça D301876X012 Novembro de 2023 Especificações Marcação de produtos para áreas classificadas: Ex ec IIC T4 Gc (temp. ambiente = –40 °C a +75 °C) ENERGIA II 3 G...
Seite 23
Instruções para uso seguro – Unidade terminal remota (RTU) Emerson FB3000 Peça D301876X012 Novembro de 2023 Instalação Observação: Não instale verticalmente. 1. Encontre um local adequado para o FB3000. Ao escolher o local de instalação, verifique todos os espaços livres.
Seite 24
Instruções para uso seguro – Unidade terminal remota (RTU) Emerson FB3000 Peça D301876X012 Novembro de 2023 costuma ser um cabo AWG 0000 de cobre trançado instalado na vertical ou na horizontal). Com um ferro de solda de alta voltagem, ...
Seite 25
Instruções para uso seguro – Unidade terminal remota (RTU) Emerson FB3000 Peça D301876X012 Novembro de 2023 remota Emerson FB3000 (peça D301859X012) para ler as instruções sobre como instalar e usar este software. Reinicialização da FB3000 Se você estiver com problemas que pareçam ser relacionados a software, tente reinicializar a FB3000.
Seite 26
Instruções para uso seguro – Unidade terminal remota (RTU) Emerson FB3000 Peça D301876X012 Novembro de 2023 www.Emerson.com/SCADAforEnergy...
Seite 33
Istruzioni per l’uso sicuro - RTU FB3000 Emerson Codice D301876X012 Novembre 2023 RTU FB3000 Emerson Tabella 1. Parti di ricambio Numero di documento Guida Codice per l’installazione Parte di ricambio prodotto sul campo Montaggio su guida DIN 3DIN08 D301874X012 per telaio con 8 slot...
Seite 34
Istruzioni per l’uso sicuro - RTU FB3000 Emerson Codice D301876X012 Novembre 2023 Specifiche Marcature di prodotto per aree pericolose: Ex ec IIC T4 Gc (Tamb = da –40 °C a +75 °C) ALIMENTAZIONE II 3 G Intervallo di esercizio: SIRA 19ATEX3013X Alimentazione sul campo: 5 A da 10,5 V c.c.
Seite 35
Istruzioni per l’uso sicuro - RTU FB3000 Emerson Codice D301876X012 Novembre 2023 Installazione Nota: Non installare verticalmente. 1. Trovare una posizione adatta per l’FB3000. Quando si sceglie un luogo di installazione, accertarsi di controllare le minime distanze di rispetto. Figura 4. Vista laterale dell’FB3000 (con piastra di...
Seite 36
Istruzioni per l’uso sicuro - RTU FB3000 Emerson Codice D301876X012 Novembre 2023 AWG 0000 installato orizzontalmente o verticalmente). Utilizzando un saldatore ad alta potenza, stagnare le estremità del cavo prima dii inserirle nel capocorda di messa a terra telaio.
Seite 37
Istruzioni per l’uso sicuro - RTU FB3000 Emerson Codice D301876X012 Novembre 2023 riferimento alla Guida rapida dell’RTU FB3000 Emerson (codice D301859X012). Ripristino dell’FB3000 Se si verificano problemi apparentemente collegati al software, provare a ripristinare l’FB3000. Per istruzioni specifiche, fare Assistenza e risoluzione dei...
Seite 38
Istruzioni per l’uso sicuro - RTU FB3000 Emerson Codice D301876X012 Novembre 2023 www.Emerson.com/SCADAforEnergy...
Seite 39
Instructies voor veilig gebruik – Emerson FB3000 RTU Onderdeelnr. D301876X012 November 2023 Emerson FB3000 RTU Tabel 1. Vervangende onderdelen Documentnummer Vervangend Onderdeel veldinstallatiehand onderdeel -nummer leiding DIN-railmontage 3DIN08 D301874X012 voor chassis met 8 gleuven Chassis met 8 3CH08A D301874X012 gleuven met Afbeelding 1.
Seite 40
Instructies voor veilig gebruik – Emerson FB3000 RTU Onderdeelnr. D301876X012 November 2023 Specificaties Beoordeeld op basis van de volgende goedkeuringsnormen: VOEDING EN 60079-0:2012+A11:2013 EN 60079-7:2015 Bedrijfsbereik: Veldvoeding: 5A bij 10,5Vdc tot 30Vdc Beoordeeld op basis van de volgende normen Controllervoeding: 5A bij 10,5Vdc tot 30Vdc...
Seite 41
Instructies voor veilig gebruik – Emerson FB3000 RTU Onderdeelnr. D301876X012 November 2023 Field Tools-configuratiesoftware (met FBxConnect™). Nr. 1 en nr. 2 kruiskopschroevendraaiers. Platte schroevendraaier van 3 mm (1/8 inch). Uitpakken De FB3000 wordt geleverd in een doos. Haal het apparaat uit de doos.
Seite 42
Instructies voor veilig gebruik – Emerson FB3000 RTU Onderdeelnr. D301876X012 November 2023 2. De FB3000 wordt gemonteerd op een DIN-rail Gebruik een standaard koperdraad naar afbeelding 6) of kan op een aarde en houd de lengte zo kort mogelijk.
Seite 43
Instructies voor veilig gebruik – Emerson FB3000 RTU Onderdeelnr. D301876X012 November 2023 Steek de aansluitblokconnector weer in de (onderdeelnummer D301859X012) voor houder. instructies over de installatie en het gebruik van deze software. De FB3000 resetten Als u problemen ondervindt die mogelijk...
Seite 44
Instructies voor veilig gebruik – Emerson FB3000 RTU Onderdeelnr. D301876X012 November 2023 www.Emerson.com/SCADAforEnergy...
Seite 45
Instrucciones para el uso seguro: RTU FB3000 de Emerson Parte D301876X012 Noviembre de 2023 RTU FB3000 de Emerson Tabla 1. Piezas de repuesto Número de documento de la Número Guía de instalación Pieza de repuesto de pieza de campo Montaje en riel DIN...
Seite 46
Instrucciones para el uso seguro: RTU FB3000 de Emerson Parte D301876X012 Noviembre de 2023 Especificaciones Marcas de productos para ubicaciones peligrosas: ENERGÍA Ex ec IIC T4 Gc (Tamb = –40 °C a +75 °C) Rango de funcionamiento: Suministro de campo: 5 A a 10,5 VCC a 30 VCC...
Seite 47
Instrucciones para el uso seguro: RTU FB3000 de Emerson Parte D301876X012 Noviembre de 2023 para asegurarse de que tiene todos los componentes. Instalación Nota: No instale verticalmente. 1. Encuentre un lugar adecuado para la FB3000. Al Figura 4. Vista lateral de la FB3000 (con placa de seleccionar un lugar para la instalación,...
Seite 48
Instrucciones para el uso seguro: RTU FB3000 de Emerson Parte D301876X012 Noviembre de 2023 trenzado instalado vertical u horizontalmente). Con un soldador de alta potencia, estañe los extremos del cable con soldadura antes de insertarlos en la terminal de tierra del chasis.
Seite 49
Instrucciones para el uso seguro: RTU FB3000 de Emerson Parte D301876X012 Noviembre de 2023 ver las instrucciones sobre cómo instalar y usar este software. Reinicio de la FB3000 Si tiene problemas que parecen estar relacionados con el software, intente reiniciar la FB3000.
