Instructions d'utilisation et de sécurité – Interface de bus de
terrain F
OUNDATION
VOFF
VOVER
TEMP.
CPU
ETHERNET
RESET

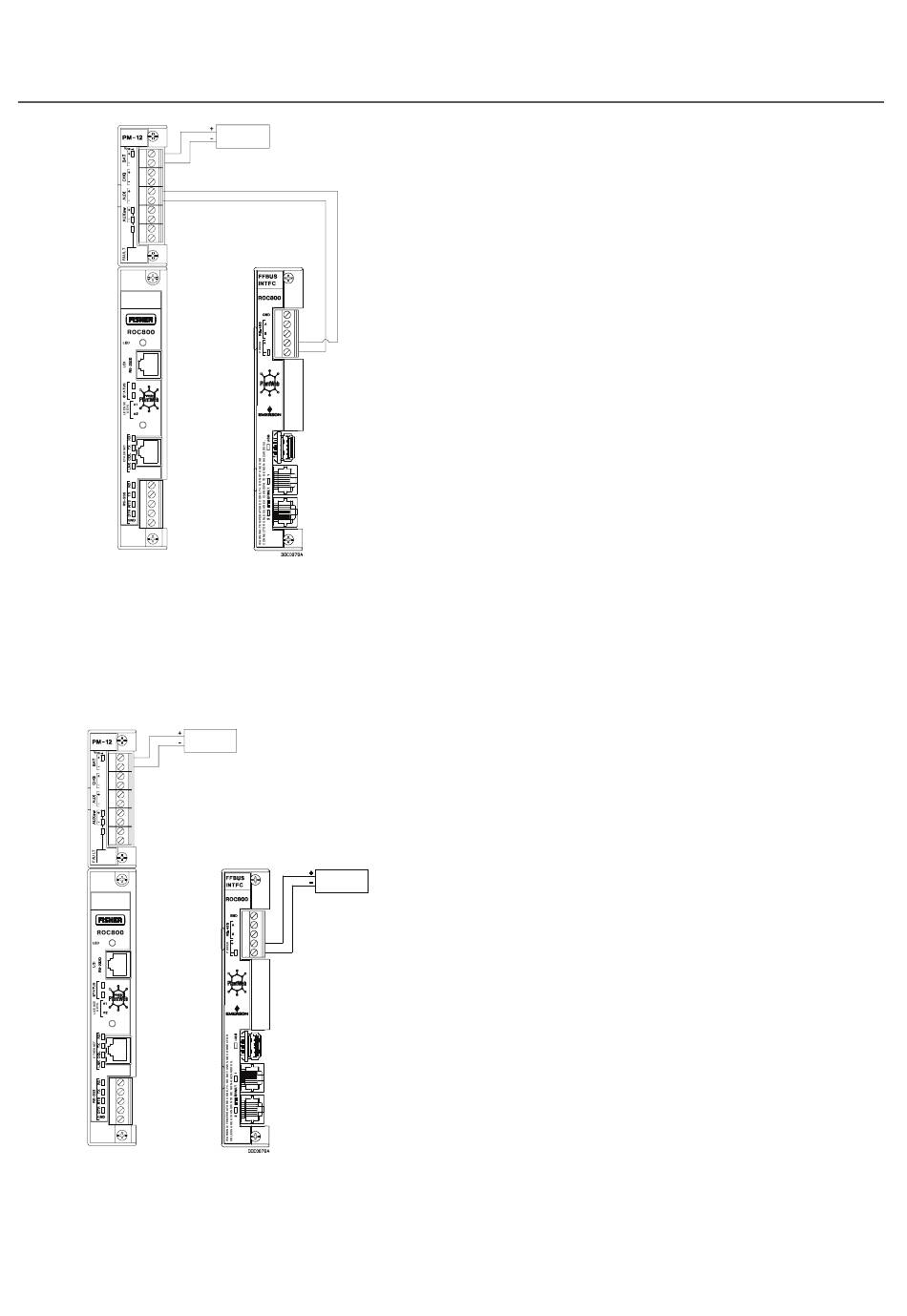

Figure 10. Câblage intégral de l'IBT
Câblage de l'IBT en tant que dispositif autonome
Si vous choisissez d'utiliser l'IBT comme unité autonome
(indépendamment d'un ROC800), vous devez la relier à
sa propre alimentation. Consultez la figure 11.
VOFF
VOVER
TEMP.
CPU
ETHERNET
RESET
Figure 11. Câblage de l'IBT installée en autonome
EXTERNAL
POWER
POWERS
EXTERNAL
POWER
EXTERNAL
POWER
ENERGIAS
MISE À LA TERRE DE L'IBT
Si votre société n'applique aucune procédure de mise à la
terre particulière, installez l'IBT comme système
« flottant », c'est-à-dire non relié à la terre. Autrement,
suivez la procédure de votre entreprise. Toutefois, si vous
reliez un dispositif mis à la terre au port EIA-485 (RS-485)
de l'IBT, mettez à la terre l'alimentation de l'IBT.
Si vous devez mettre l'équipement à la terre, suivez
ces consignes :
• Si l'équipement utilise une source de tension c.c.,
le circuit de mise à la terre doit pouvoir être coupé
par le disjoncteur de dépannage. Tous les
conducteurs de mise à la terre de l'équipement, y
compris le fil ou le conduit portant les conducteurs
d'alimentation, doivent fournir un chemin électrique
ininterrompu jusqu'au disjoncteur de dépannage.
• Une mauvaise mise à la terre ou une mise à la
terre maladroite entraîne généralement des
problèmes dans le circuit, notamment des boucles
de masse. Une bonne mise à la terre de l'IBT
permettra de réduire les effets du bruit électrique
en fonctionnement et préviendra tout dommage en
cas d'orage. Installez un dispositif contre les
surtensions au disjoncteur de dépannage, sur les
circuits de source de tension c.c., pour protéger
tout l'équipement contre les surtensions et en cas
d'orage. Songez également à installer une
protection contre les surtensions pour téléphones
sur le module de communication par modem.
Branchez les fils d'alimentation. Déterminez
l'alimentation nécessaire en vous aidant du chapitre
trois du Manuel d'instructions de l'interface de bus
de terrain Foundation (modèle A6259).
Contrôle de la polarité des branchements
1. Pour connecter une alimentation c.c. :
•
Au besoin, procédez tout d'abord à une
sauvegarde de la configuration et de vos
données.
• Vous pouvez également installer, si vous le
souhaitez, un dispositif contre les surtensions
au disjoncteur de dépannage.
•
Isolez le ROC800 de toutes les autres sources
d'alimentation.
•
Installez un fusible à la source d'alimentation.
•
Retirez le connecteur du bloc de jonction de la
prise.
• Insérez l'extrémité dénudée de chaque fil dans
l'orifice sous la vis de borne BAT+ / BAT–
correspondante (source 12 volts c.c.) OU dans
l'orifice sous la vis de borne + - correspondante
(source 24 volts c.c.).
Remarque: la borne + doit également être
équipée d'un fusible.
Modèle A6296
Page 6
