Istruzioni per la sicurezza d'uso – F
Fieldbus Interface
6. Spostare il ponticello P12 dal secondo e terzo pin
(ON) al primo e secondo pin (OFF).
Nota: Non modificare né cambiare le impostazioni
degli interruttori DIP sul modulo H1. Gli
interruttori sono impostati già su OFF.
7. Allineare il modulo nel rispettivo slot all'interno
dell'FFI e farlo scorrere nel cabinet finché i
connettori del modulo non sono saldamente a
contatto con quelli della scheda madre.
8. Stringere le viti prigioniere sulla parte anteriore del
modulo.
9. Cablare il modulo.
10. Riposizionare il coperchio delle canalette dei cavi.
Cablaggio del modulo CPU dell'FFI

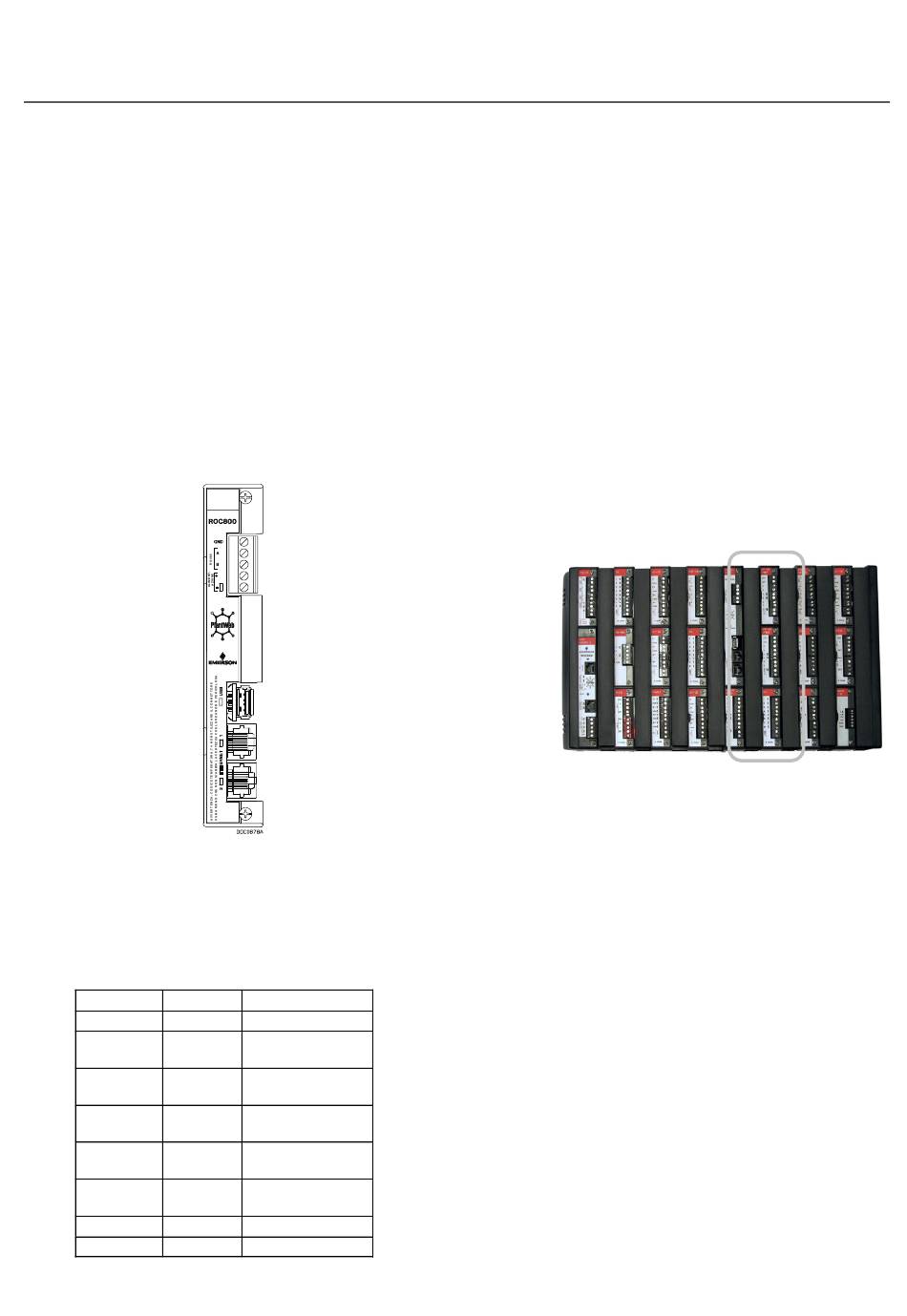

Figura 8. Terminali di cablaggio del modulo CPU
La tabella 3 identifica ogni terminale e il rispettivo scopo
sul modulo CPU.
Tabella 3. Terminali del modulo CPU
T ermin ale
E tichetta
TB1 – 1
MA SSA
TB1 – 2
A
TB1 – 3
B
TB1 – 4
TB1 – 5
6
USB
7
8
INTERF.
FFBUS
ALIMENTA
Defin izione
Massa
Non utilizzato al
momento.
Non utilizzato al
momento.
+
Ingresso positivo
alimentazione
Ingresso negativo
alimentazione
Non utilizzato al
momento.
1
Porta Ethernet
2
Porta Ethernet
OUNDATION
Per collegare i cablaggi ai terminali a compressione
rimovibili del modulo CPU:
1. Spelare il capo del filo di 6,4 mm al massimo.
2. Inserire il capo spelato nel fermo sotto la vite di
blocco allentata.
3. Stringere la vite.
È possibile montare l'FFI come unità a parte o
all'interno di un ROC827.
Nota: Cablare l'FFI al ROC800 ("cablaggio
integrale") è il metodo ideale poiché
garantisce che, se la CPU del ROC800 non
viene alimentata, anche l'FFI non viene
alimentato.
Cablaggio integrale dell'FFI a un ROC827
Inserire l'FFI nel cabinet del ROC827 (come indicato
nella Figura 9).
Figura 9. FFI inserito nel ROC827
Nota: Il ROC827 Il ROC827 supporta massimo
quattro schede madri. Se il ROC827
contiene già quattro schede madri, occorre
rimuoverne una e sostituirla con l'FFI.
La Figura 10 mostra un'unità FFI che assorbe
corrente da un ROC800. Le comunicazioni con il
ROC800 e la rete vengono effettuate mediante i
collegamenti Ethernet sull'FFI.
Modulo A6296
Pagina 5
