Istruzioni per la sicurezza d'uso – F
Fieldbus Interface
•
Avvitare ogni filo nella morsettiera. Riposizionare
il connettore della morsettiera nella presa.
•
Ricollegare tutte le altre sorgenti di
alimentazione (se necessario) all'FFI.
2. Collegare i cablaggi alle morsettiere sui moduli di
interfaccia H1. Vedere il Capitolo 4 del Manuale di
istruzioni di Foundation Fieldbus Interface (Modulo
A6259) per lo schema e le spiegazioni dei cablaggi.
3. Riposizionare i coperchi sopra le canalette dei cavi al
termine del cablaggio delle morsettiere. Vedere la
Figura 13.
4. Alimentare l'FFI per accendere l'unità. Il LED di
alimentazione dell'FFI (vedere la Figura 13)
dovrebbe diventare di colore verde a indicare che la
tensione applicata è corretta.
5. Una volta avviata l'unità, configurare l'FFI in modo
che sia conforme ai requisiti di applicazione. Fare
riferimento al Manuale di configurazione dell'interfaccia
(Modulo A6250). Durante il normale uso dell'unità
non occorre apportare modifiche al dispositivo.
6. Per una corretta manutenzione dell'FFI, controllare
periodicamente se i cablaggi mostrano segni di
deterioramento.
Sostituzione del fusibile
Se il server non funziona ma si ritiene che sia
alimentato correttamente e il LED di alimentazione non
è acceso, potrebbe essere necessario sostituire il
fusibile da 6,3 A sul modulo CPU (vedere la Figura 12).

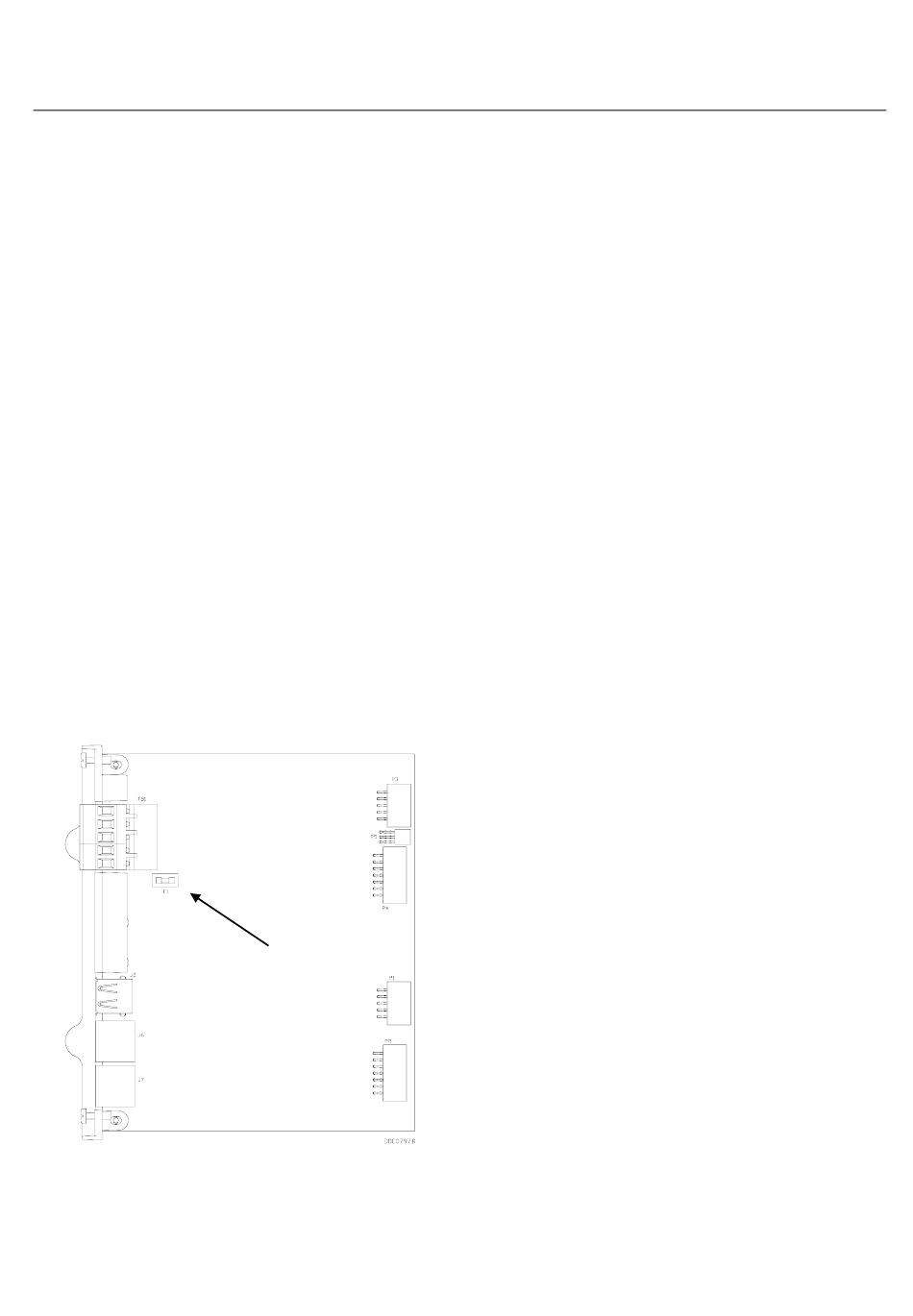

Figura 12. Fusibile da 6,3 A della CPU
Fusibile da 6,3 A
OUNDATION
1. Scollegare l'alimentazione dal modulo CPU
dell'interfaccia.
2. Rimuovere il coperchio delle canalette dei cavi.
3. Scollegare tutti i cablaggi dal modulo CPU
dell'interfaccia.
4. Svitare le due piccole viti di blocco sulla parte
anteriore della piastra frontale del modulo CPU.
5. Afferrare le linguette sul bordo della piastra
frontale del modulo CPU e sollevare con
delicatezza il modulo CPU estraendolo dalle
prese sulla scheda madre. Si dovrebbe avvertire
il distacco del modulo dalla scheda madre.
6. Rimuovere con cautela il modulo CPU
dall'alloggiamento dell'interfaccia. Evitare di
scalfire i lati della CPU sfregandola contro
l'alloggiamento. Fare attenzione a non tirare i
cavi collegati all'interfaccia.
7. Controllare il fusibile (vedere la Figura 12) e,
se necessario, sostituirlo con un fusibile SB
(Slo-Blo) da 6,3 A MSB.
8. Posizionare il modulo CPU nella rispettiva
canaletta nell'alloggiamento.
9. Far scorrere il modulo CPU verso il basso,
inserendolo nei rispettivi connettori sulla scheda
madre.
10. Avvitare le due piccole viti di blocco sulla parte
anteriore della piastra frontale del modulo CPU.
11. Ricollegare tutti i cablaggi.
12. Riposizionare il coperchio delle canalette dei cavi.
13. Alimentare di nuovo il modulo CPU.
SMONTAGGIO DELL'FFI
1. Eseguire il backup di tutti i dati di configurazione
e di log dell'FFI. Scollegare l'alimentazione
dall'FFI e rimuovere i cablaggi esterni dai moduli
H1.
2. Togliere il cabinet dell'FFI dalle guide DIN
sbloccando i fermi delle due guide DIN sopra la
parte posteriore dell'alloggiamento.
3. Mettere l'FFI in una scatola per la spedizione o
lo stoccaggio.
Modulo A6296
Pagina 7
