Instrucciones de seguridad para el uso –
Interfaz de F
OUNDATION
Puente P12
(en posición
ENCENDIDO)

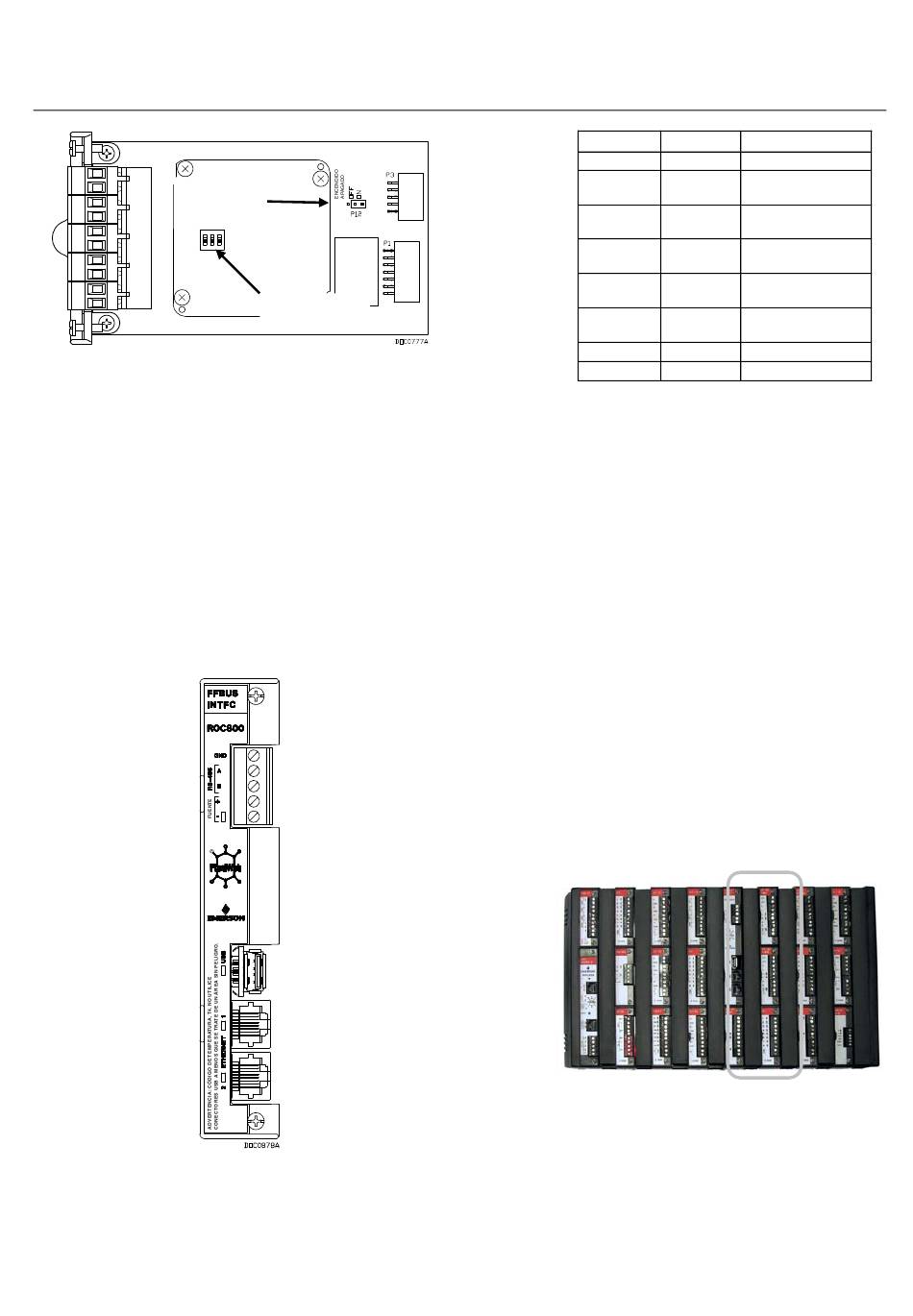

Figura 7. Puente P12 en el módulo H1 PWR
6. Mueva el puente ubicado en P12 desde el segundo
y tercer pin (ENCENDIDO) al primer y segundo pin
(APAGADO).
Nota: no ajuste ni cambie la configuración del
interruptor DIP en el módulo H1. Los
interruptores están configurados de fábrica
como APAGADOS.
7. Alinee el módulo en su correspondiente ranura en
el FFI y deslícelo en el gabinete hasta que los
conectores del módulo contacten de manera segura
a los conectores del panel de fondo.
8. Ajuste los tornillos prisioneros en el frente del módulo.
9. Realice el cableado del módulo.
10. Coloque nuevamente la tapa del canal de cableado.
Cableado del módulo CPU del FFI
Figura 8. Terminales de cableado del módulo CPU
La tabla 3 identifica a cada terminal y su uso en el
módulo CPU.
Tabla 3. Terminales del módulo CPU
Fieldbus
Interruptores
DIP
ENERGIAS
Terminal Etiqueta
TB1 – 1 TIERRA
TB1 – 2 A
TB1 – 3 B
TB1 – 4 +
TB1 – 5 –
6 US B
7 1
8 2
A fin de conectar los cables en las terminales de los
bloques de compresión extraíbles en el módulo CPU:
1. Pele el extremo del cable (6,4 mm. como máximo).
2. Inserte el extremo descubierto en la abrazadera
ubicada debajo del tornillo de terminal que se ha
aflojado.
3. Ajuste los tornillos.
Puede conectar los cables del FFI como pieza
integral de un ROC827 o como un dispositivo
independiente.
Nota: se recomienda realizar el cableado del FFI al
ROC800 ("cableado integral"), dado que
garantiza que también se interrumpa el
suministro del FFI al interrumpir el suministro
eléctrico de la CPU de ROC800.
Cableado del FFI como pieza integral de un ROC827
Inserte el FFI en la carcasa del ROC827 (como se
indica en la Figura 9).
Figura 9. FFI insertado en ROC827
Nota: el ROC827 es compatible con un máximo de
cuatro paneles de fondo. Si el ROC827 ya
incluye cuatro paneles de fondo, debe
extraer un panel de fondo y reemplazarlo con
el FFI.
Formulario A6296
Página 5
Defin ición
Conexión a tierra
Actualmente no
se utiliza
Actualmente no
se utiliza
Potencia de
entrada positiva
Potencia de
entrada negativa
Actualmente no
se utiliza
Puerto Ethernet
Puerto Ethernet
