Инструкции по безопасной эксплуатации – F
Fieldbus Interface
•
Зафиксируйте винтом каждый провод в
клеммной колодке. Вставьте разъем клеммной
колодки обратно в гнездо.
•
Подключите остальные источники питания
(при необходимости) к устройству FFI.
2.
Подключите электропроводку к клеммным колодкам
модуля интерфейса H1. Схемы монтажа
электропроводки с пояснениями приведены в главе
4 Руководства по устройству Foundation Fieldbus
Interface (форма A6259).
3.
По завершении монтажа клеммных колодок нажмите
на крышки кабель-каналов, чтобы зафиксировать их
над кабель-каналами. См. рис. 13.
4.
Подайте питание для пуска устройства FFI.
Светодиодный индикатор питания устройства FFI
(см. Рис. 13) должен гореть зеленым цветом,
означающим корректное напряжение питания.
5.
После успешного запуска сконфигурируйте
устройство FFI в соответствии с требованиями по
назначению. См. Руководство по настройке
устройства Foundation Fieldbus Interface (форма
A6250). При нормальной работе и стандартном
применении пользовательские регулировки данного
устройства не требуются.
6. Для поддержания нормального функционирования
устройства FFI периодически проверяйте проводку
на наличие признаков повреждений.
Замена плавких предохранителей
Если сервер не функционирует, но, предположительно,
на него подается питание, а индикатор питания POWER
не горит, может потребоваться замена плавкого
предохранителя 6,3 А модуля ЦПУ (см. Рис. 12).

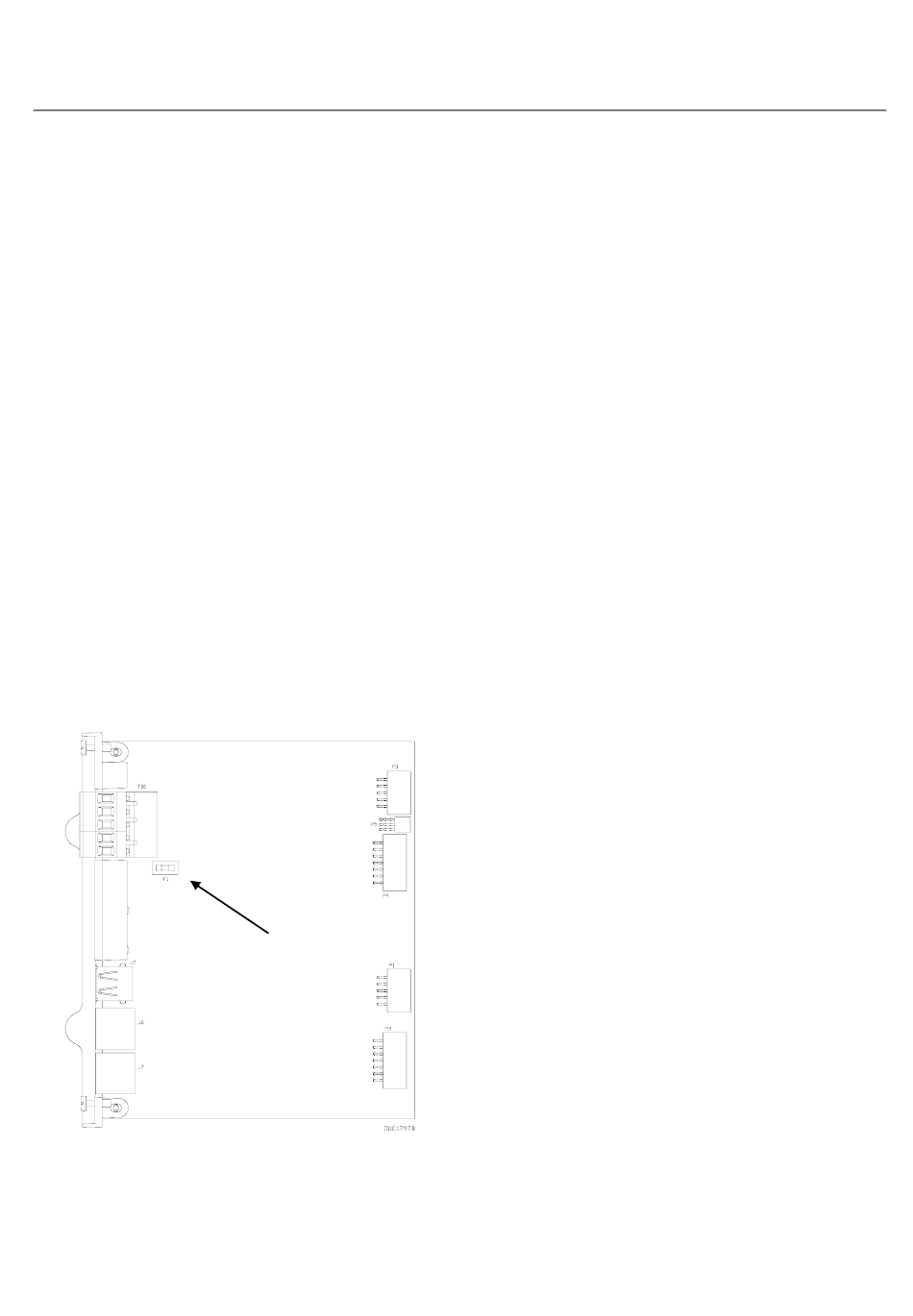

Рис. 12. Плавкий предохранитель ЦПУ 6,3 А
Плавкий
предохранитель
6,3 А
OUNDATION
1.
Отключите питание модуля ЦПУ.
2.
Снимите крышку кабель-канала.
3.
Отсоедините всю проводку интерфейсного
модуля ЦПУ.
4.
Отвинтите два фиксирующих винта в передней
части лицевой панели модуля ЦПУ.
5.
Возьмитесь за подъемные петли на кромке
лицевой панели модуля ЦПУ и плавно извлеките
модуль ЦПУ из гнезда на объединительной
плате. Вы должны почувствовать момент, когда
модуль отделяется от объединительной платы.
6.
Аккуратно извлеките модуль ЦПУ из корпуса
интерфейсного устройства. Не поцарапайте
поверхность ЦПУ о корпус. Запрещается тянуть
за провода интерфейсного устройства.
7.
Осмотрите плавкий предохранитель (см Рис. 12)
и, при необходимости, замените его плавким
предохранителем MSB 6,3A SB (Slo-Blo).
8.
Установите модуль ЦПУ в его паз на корпусе.
9.
Вставьте модуль ЦПУ так, чтобы он вошел в
соприкосновение с его контактами на
объединительной плате.
10.
Затяните два фиксирующих винта в передней
части лицевой панели модуля ЦПУ.
11.
Установите всю проводку.
12.
Установите крышку кабель-канала.
13.
Подайте питание на модуль ЦПУ.
РАЗБОРКА FFI
1. Создайте резервную копию всех данных
конфигурации и журнала FFI. Затем отключите
питание от устройства FFI и отсоедините
внешнюю электропроводку от модулей H1.
2. Снимите корпус FFI с направляющих DIN,
открыв два зажима направляющих DIN в верней
части задней панели корпуса.
3.
Поместите устройство FFI в тару для
транспортировки или хранения.
Форма A6296
Стр. 7
