Instructions d'utilisation et de sécurité – Interface de bus de
terrain F
OUNDATION
H1 PWR
IBT
DOC0780B

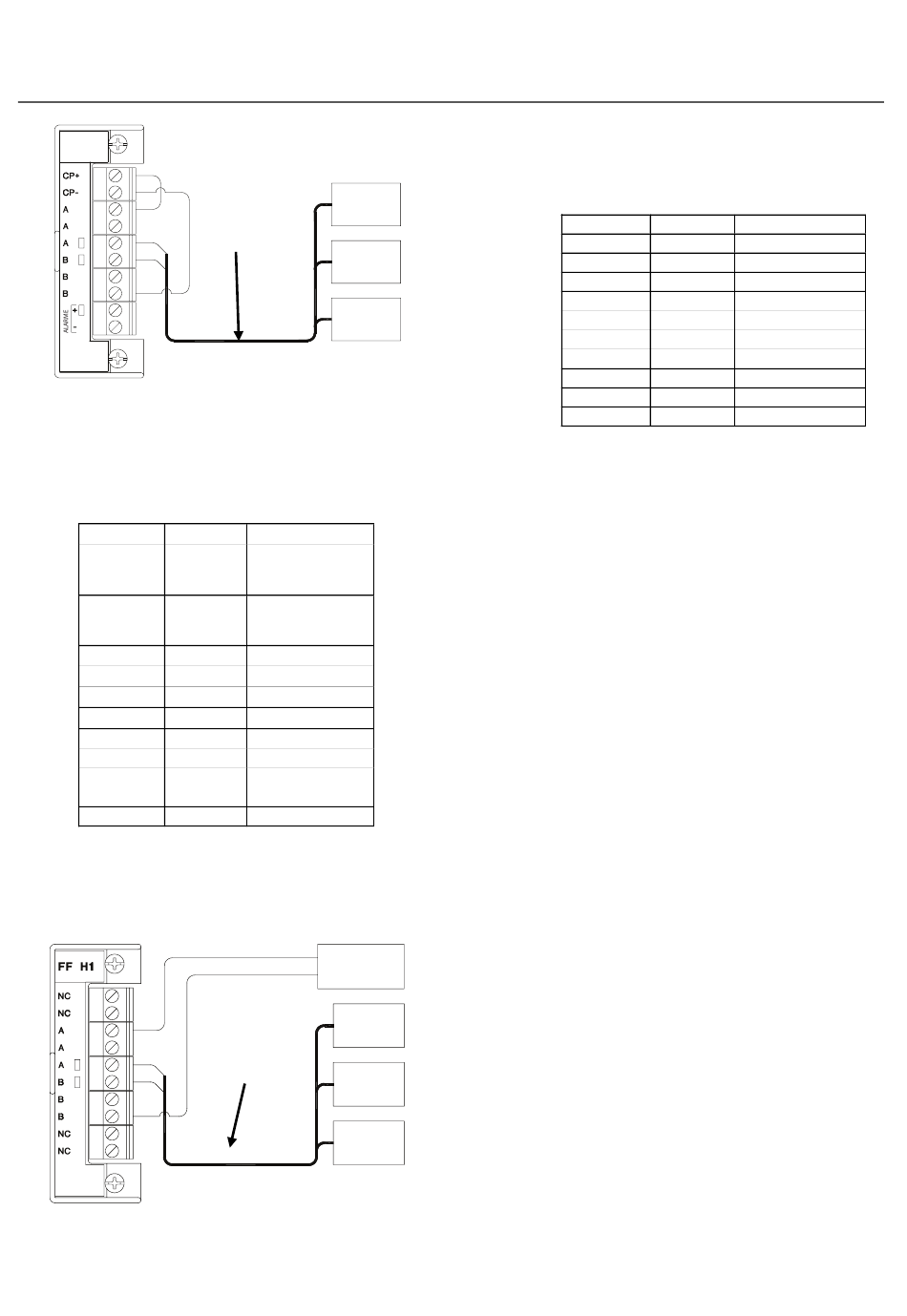

Figure 5. Câblage sur site du module H1 alimenté
Le tableau 1 identifie chaque borne et décrit leur utilité
dans le module H1 alimenté.
Tableau 1. Bornes du module H1 alimenté
Term inal
Étiquette
1
CP+
2
3
4
5
6
7
8
9
Alarm+
10
Alarm -
Si vous n'êtes pas certain de l'alimentation nécessaire ou du
nombre de périphériques de bus de terrain, utilisez des
modules H1 non alimentés et une alimentation conditionnée
externe convenant aux bus de terrain (voir figure 6).
DOC0779C
Figure 6. Câblage sur site du module H1 non alimenté
Fil
PÉRIPH. IBT
compatible
bus de
PÉRIPH. IBT
PÉRIPH. IBT
Définition
Puissance
condition née
positive
CP-
Puissance
condition née
positive
A
Bus de terrain A
A
Bus de terrain A
A
Bus de terrain A
B
Bus de terrain B
B
Bus de terrain B
B
Bus de terrain B
Surintensité
collecteur ouvert
Masse
+
PUISSANCE
CONDITIONNÉE
-
EXTERNE
Fil
PÉRIPH. IBT
compatible
bus de
PÉRIPH. IBT
PÉRIPH. IBT
Le tableau 2 identifie chaque borne et décrit leur utilité
dans le module H1 non alimenté.
Tableau 2. Bornes du module H1 non alimenté
Term inal
Ét iquette
1
NC
2
NC
3
A
4
A
5
A
6
B
7
B
8
B
9
NC
10
NC
Remarque : l'IBT accepte jusqu'à quatre
modules H1, sachant que vous pouvez
relier jusqu'à 16 périphériques de bus
de terrain à chaque module. En
revanche, le nombre réel de
périphériques acceptés dépend de la
consommation de chacun et du type de
câblage utilisé.
Désactivation du conditionneur d'alimentation sur
un module H1
Si vous déterminez que la puissance du module H1
PWR est insuffisante pour votre périphérique, vous
pouvez désactiver son conditionneur d'alimentation et
utiliser une alimentation conditionnée externe.
Remarque : cette option est uniquement disponible
pour un module H1 PWR. Vous devez
désactiver le conditionneur
d'alimentation du module H1 PWR
avant de relier le module à
l'alimentation externe au risque
d'endommager irrémédiablement le
conditionneur d'alimentation du
module.
Pour désactiver le conditionneur d'alimentation :
1. Retirez le cache du chemin de fil.
2. Débranchez tout fil relié aux blocs de jonction.
3. Dévissez les deux vis imperdables maintenant
le module en place.
4. Saisissez fermement la languette en plastique
sur le rebord du module et sortez doucement le
module de son logement. Vous devrez peut-être
remuer doucement le module.
5. Placez le module comme indiqué en figure 7.
Modèle A6296
Page 4
Définition
Pas de connexion
Pas de connexion
Bus de ter rain A
Bus de ter rain A
Bus de ter rain A
Bus de ter rain B
Bus de ter rain B
Bus de ter rain B
Pas de connexion
Pas de connexion
