Hinweise zur sicheren Verwendung – F
DOC0780B

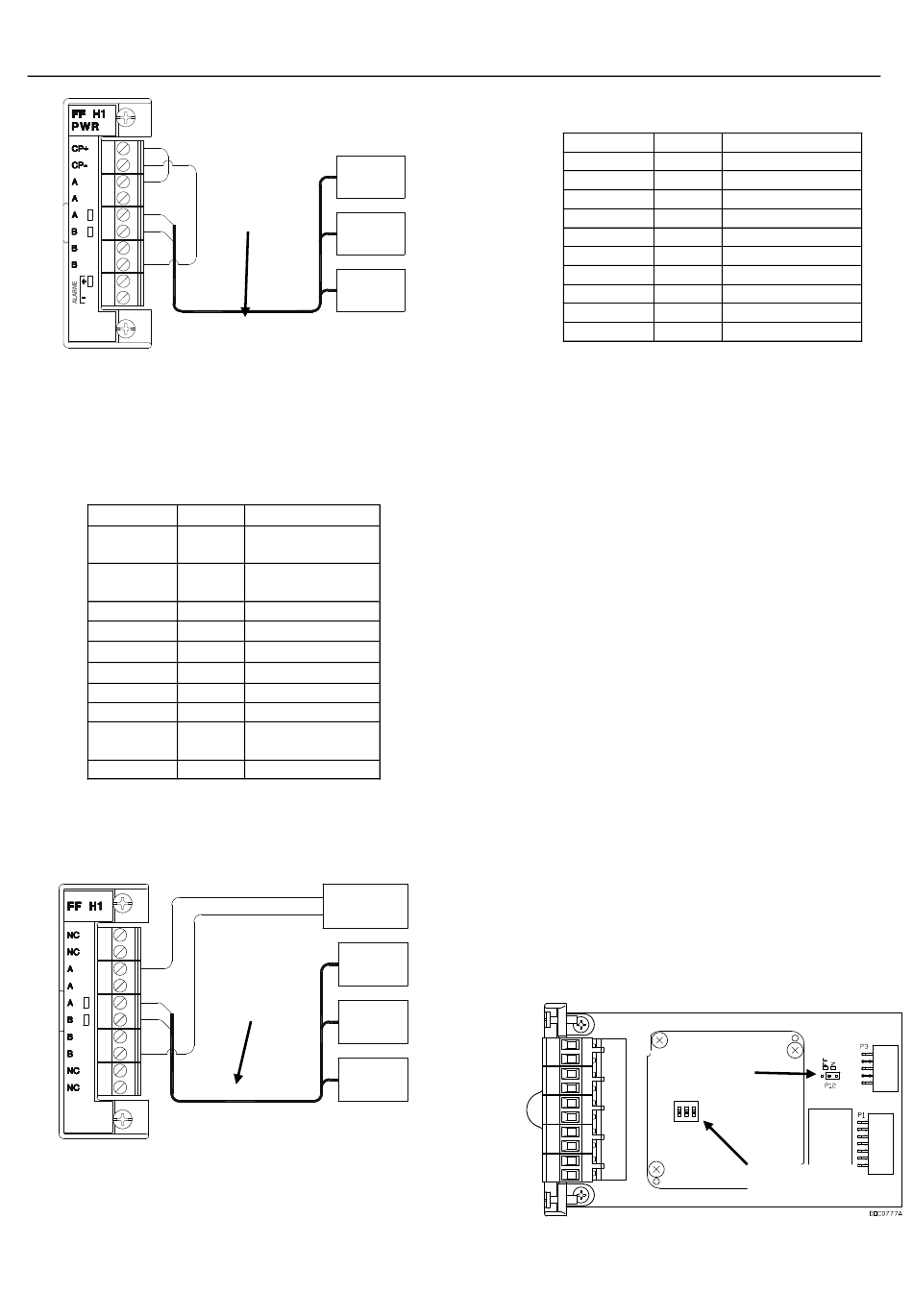

Abbildung 5. Feldverdrahtung für stromversorgtes H1-Modul
Tabelle 1 identifiziert jede Klemme und ihren Zweck bei dem
stromversorgten H1-Modul.
Tabelle 1. Stromversorgte H1-Modulklemmen
Klemme
Etikett
1
CP+
2
CP-
3
4
5
6
7
8
9
Alarm+
10
Alarm -
Verwenden Sie stromlose H1-Module und eine für einen Fieldbus
zugelassene, externe, geregelte Stromversorgung (Siehe
Abbildung 6), wenn Sie unsicher in Bezug auf die
Leistungsaufnahme oder die Anzahl von Fieldbus-Geräten sind.
DOC0779C
Abbildung 6. Feldverdrahtung für stromloses H1-Modul
Tabelle 2 identifiziert jede Klemme und ihre Funktion bei
dem stromlosen H1-Modul.
Fieldbus-
FF-GERÄT
konforme
Verdrahtung
FF-GERÄT
FF-GERÄT
Definition
Geregelter Strom
positiv
Geregelter Strom
negativ
A
Fieldbus A
A
Fieldbus A
A
Fieldbus A
B
Fieldbus B
B
Fieldbus B
B
Fieldbus B
Überstrom
offener Kollektor
Masse
+
EXTERNER
GEREGELTER STROM
-
Fieldbus-
FF-GERÄT
konforme
Verdrahtung
FF-GERÄT
FF-GERÄT
Fieldbus-Schnittstelle
OUNDATION
Klem m e
Hinweis: Die FFI unterstützt bis zu vier H1-Module, und
Deaktivierung des Leistungsreglers am H1-PWR-Modul
Wenn Sie feststellen, dass der vom H1-PWR-Modul
bereitgestellte Leistungsbetrag für Ihr Gerät nicht ausreicht,
können Sie den Leistungsregler am H1-PWR-Modul
deaktivieren und extern geregelten Strom verwenden.
Hinweis: Diese Option ist nur für ein H1-PWR-Modul
Deaktivierung des Leistungsreglers:
1.
Entfernen Sie die Kabelkanalabdeckung.
2.
Trennen Sie jede Verdrahtung von den Klemmen-
leisten.
3.
Lösen Sie die zwei unverlierbaren Schrauben, die das
Modul in seiner Position halten.
4.
Erfassen Sie die Kunststofflippe an der Kante des
Moduls mit festem Griff, und ziehen Sie das
Modul vorsichtig von dem Slot ab. Möglicherweise
müssen Sie das Modul vorsichtig hin- und
herbewegen.
5.
Positionieren Sie das Modul entsprechend der
Darstellung in Abbildung 7.
Abbildung 7. P12-Jumper am H1-PWR-Modul
Formblatt A6296
Tabelle 2. Stromlose H1-Modulklemmen
Etikett
1
Ö ffner
Keine Verbindung
2
Ö ffner
Keine Verbindung
3
A
Fieldbus A
4
A
Fieldbus A
5
A
Fieldbus A
6
B
Fieldbus B
7
B
Fieldbus B
8
B
Fieldbus B
9
Ö ffner
No Connection
10
Ö ffner
No Connection
Sie können an jedes Modul bis zu 16 Fieldbus-
Geräte anschließen. Die tatsächliche Anzahl
unterstützter Geräte ist jedoch von dem
Stromverbrauch jedes Geräts, und der Art von
verwendetem Verbindungskabel abhängig.
verfügbar. Sie müssen den Leistungsregler am
H1-PWR-Modul deaktivieren, bevor Sie das
Modul an die externe Stromversorgung
anschließen. Andernfalls kann der Leistungs-
regler des Moduls irreparabel beschädigt
werden.
P12-Jumper
(in der Stellung
„Ein")
Seite 4
Definition

DIP-Schalter
