Hinweise zur sicheren Verwendung – F

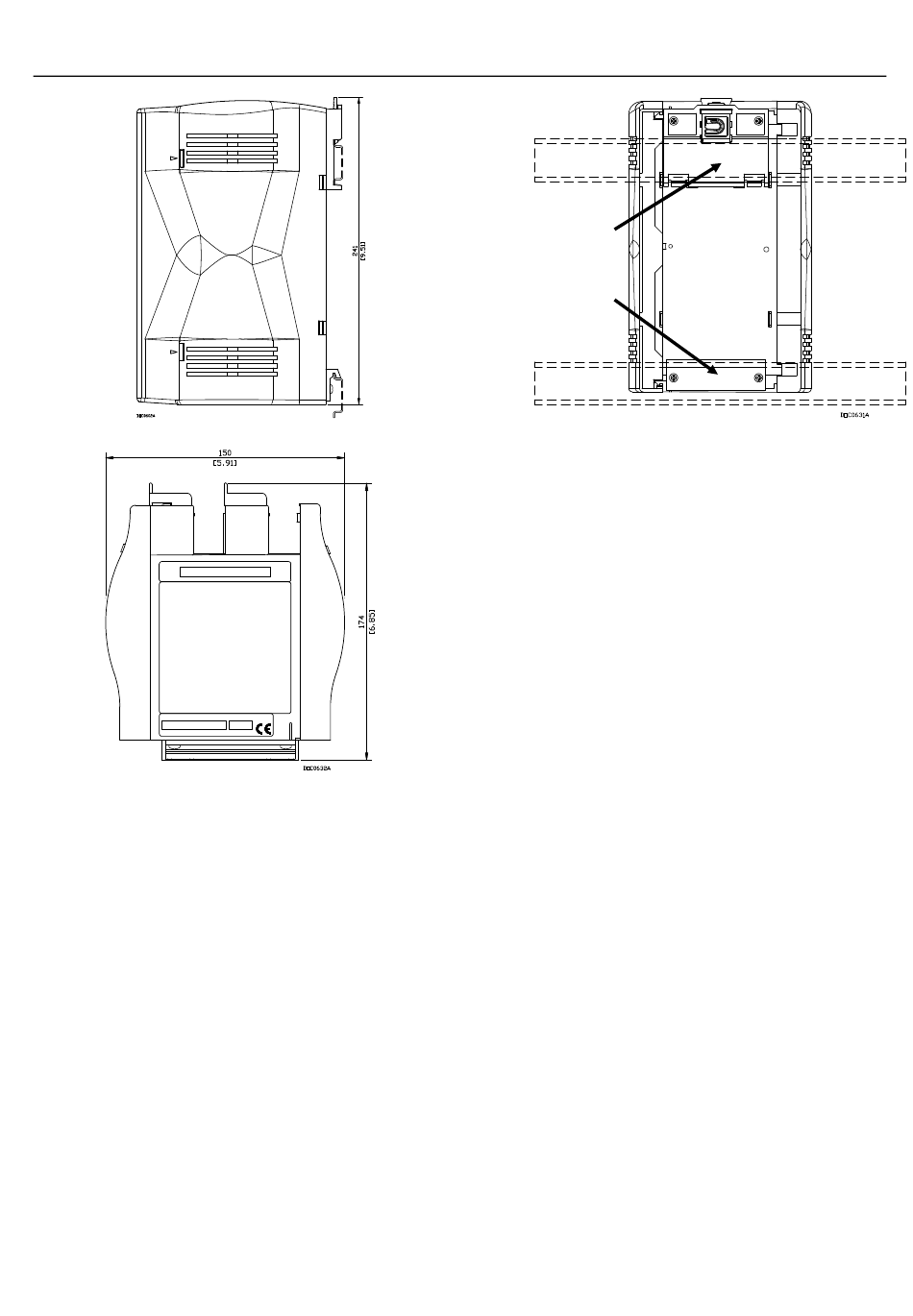

Abbildung 2. Seitenansicht der FFI
Abbildung 3. Unteransicht der FFI
3. Das FFI-Gehäuse wird auf zwei DIN-Schienen mit
35 x 7,5 mm montiert. Siehe Abbildung 4.
Montieren Sie die oberen DIN-Schienen an der
FFI.
Montieren Sie die unteren DIN-Schienen an der
Rückwandplatine.
Setzen Sie die FFI auf die an der
Rückwandplatine montierte untere Schiene und
achten dabei darauf, dass die Unterkante der
FFI mit der Platine bündig ist.
Drehen Sie die Oberseite der FFI so weit, bis
sie bündig an der Platine anliegt.
Ziehen Sie den oberen Streifen der DIN-
Schiene an der Platine fest.
Fieldbus-Schnittstelle
OUNDATION
DIN-Schiene-
nmontage
DIN-Schiene-
nmontage
VERDRAHTUNG DER FFI-KOMPONENTEN
Die Verdrahtung der FFI umfasst das Verbinden der
Fieldbus-Geräte mit den H1-Modulen, Verdrahtung der
H1-Module mit externer Stromversorgung (wenn
geeignet), und Verdrahtung des FFI CPU-Moduls mit der
ROC oder mit externer Stromversorgung. In diesem
Dokument schlagen wir Ihnen vor, dass Sie zuerst die
Fieldbus-Geräte mit den H1-Modulen, und dann die FFI
mit der ROC (oder externer Stromversorgung) ver-
drahten, bevor Sie Spannung anlegen.
Hinweis: Die Module verfügen über entfernbare
Verdrahtung der H1-Segmentmodule
Um entweder das H1 PWR oder H1-Modul (stromlos)
zu verdrahten:
1. Isolieren Sie das Ende des Drahtes ab (maximal
6,4 mm).
2. Führen Sie das abisolierte Ende unter der
Klemmschraube ein.
3. Ziehen Sie die Schrauben an. Siehe Abbildung
5 oder Abbildung 6.
Legen Sie ein Minimum an blankem Draht frei, um
Kurzschluss zu vermeiden, aber lassen Sie den Draht
bei der Herstellung von Verbindungen ausreichend
locker, um Zugspannung zu vermeiden.
Die FFI unterstützt bis zu vier von einer von zwei Arten
von H1-Segmentmodulen. Stromversorgungsmodule
(siehe Abbildung 5) stellen bis zu 125 mA an gere-
gelter Leistung bereit.
Formblatt A6296
Abbildung 4. Rückseite der FFI
Klemmenleisten für einfache Verdrahtung
und Wartung. Für die I/O-Signal-
verdrahtung wird ein verdrilltes Kabelpaar
empfohlen. Die entfernbaren
Klemmenleisten können Drähte von
AWG 12-22 aufnehmen.
