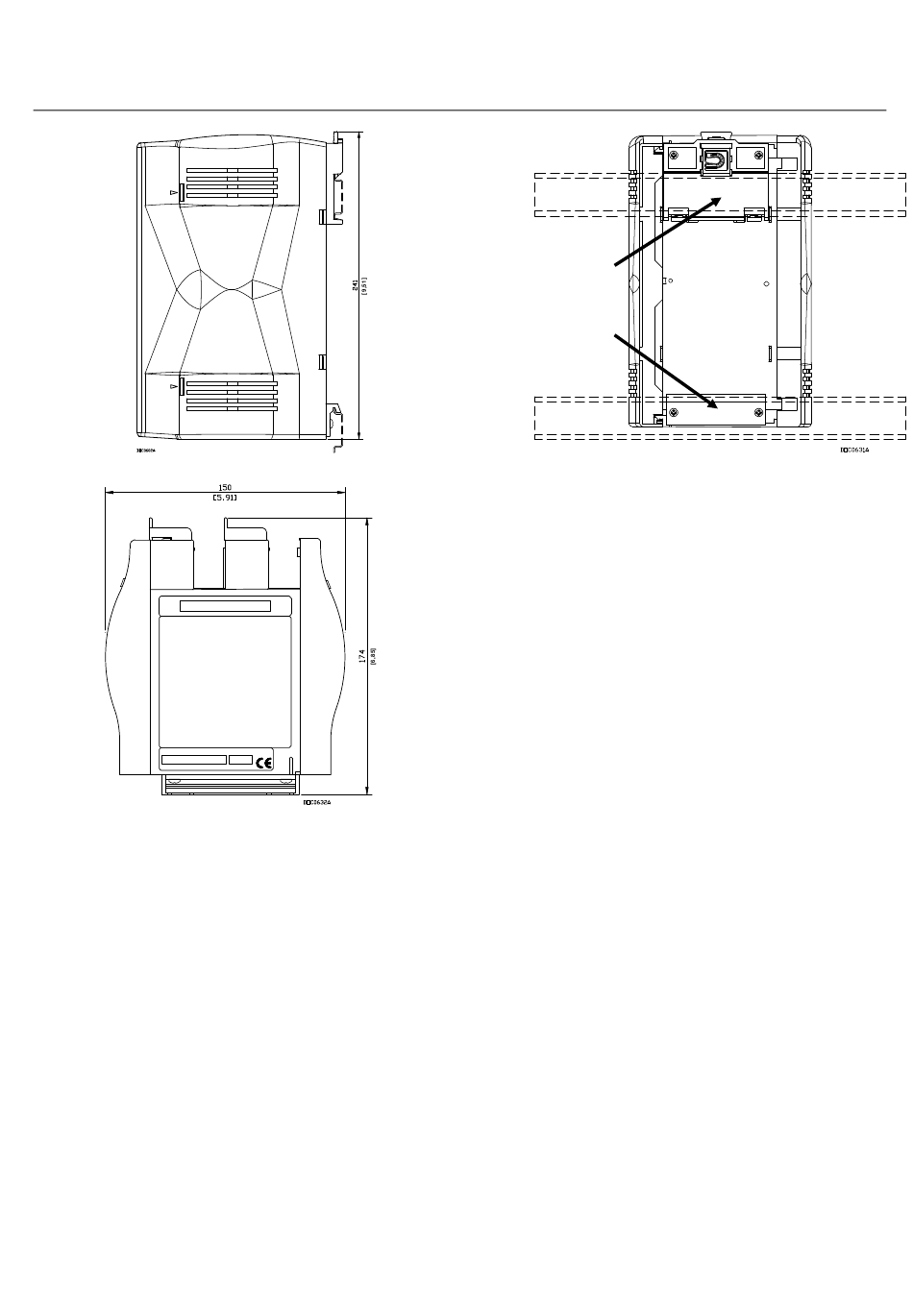

Figura 2. Vista lateral del FFI
Figura 3. Vista inferior del FFI
3. La carcasa del FFI se instala sobre dos rieles DIN
de 35 x 7,5 mm. Consulte la Figura 4.
•
Instale los rieles DIN superiores sobre el FFI.
•
Instale los rieles DIN inferiores sobre el panel
de fondo.
•
Coloque el FFI sobre el riel inferior instalado en
el panel de fondo, asegurándose de que el
borde inferior del FFI esté nivelado con el
panel.
•
Haga girar la parte superior de la unidad FFI
hasta nivelarla con el panel.
•
Asegure la barra superior del riel DIN al panel.
Fieldbus
Instalación del
riel DIN
Instalación del
riel DIN
Figura 4. Vista posterior del FFI
CABLEADO DE LOS COMPONENTES DEL FFI
El cableado del FFI incluye la conexión de los
dispositivos de fieldbus a los módulos H1, el
cableado de los módulos H1 a la alimentación
externa (si corresponde) y el cableado del módulo
de la CPU del FFI al ROC o fuente de alimentación
externa. En este documento, le recomendamos que
en principio realice el cableado de los dispositivos
fieldbus a los módulos H1 y que luego realice el
cableado del FFI al ROC (o fuente de alimentación
externa) antes de aplicar corriente eléctrica.
Nota: los módulos incluyen bloques de terminales
desmontables para facilitar el cableado y el
servicio técnico. Se recomienda el cable de
par trenzado para el circuito de señalización
de E/S. Los bloques de terminales
desmontables utilizan cables de calibre 12-22.
Cableado de los módulos del segmento H1
Para realizar el cableado de los módulos H1 PWR o
H1 (carga eléctrica desconectada):
1. Pele el extremo del cable (6,4 mm. como
máximo).
2. Inserte el extremo descubierto en la abrazadera
ubicada debajo del tornillo de terminal.
3. Ajuste los tornillos. Ver Figura 5 o Figura 6.
Deje expuesta una pequeña porción de cable
descubierta a fin de evitar cortocircuitos, pero al hacer
las conexiones permita un poco de juego en los cables
a fin de evitar la tensión.
El FFI es compatible con cuatro tipos de módulos de
segmentos H1. Los módulos con carga eléctrica
