安全使用说明 – F
图
10. FFI
将
FFI

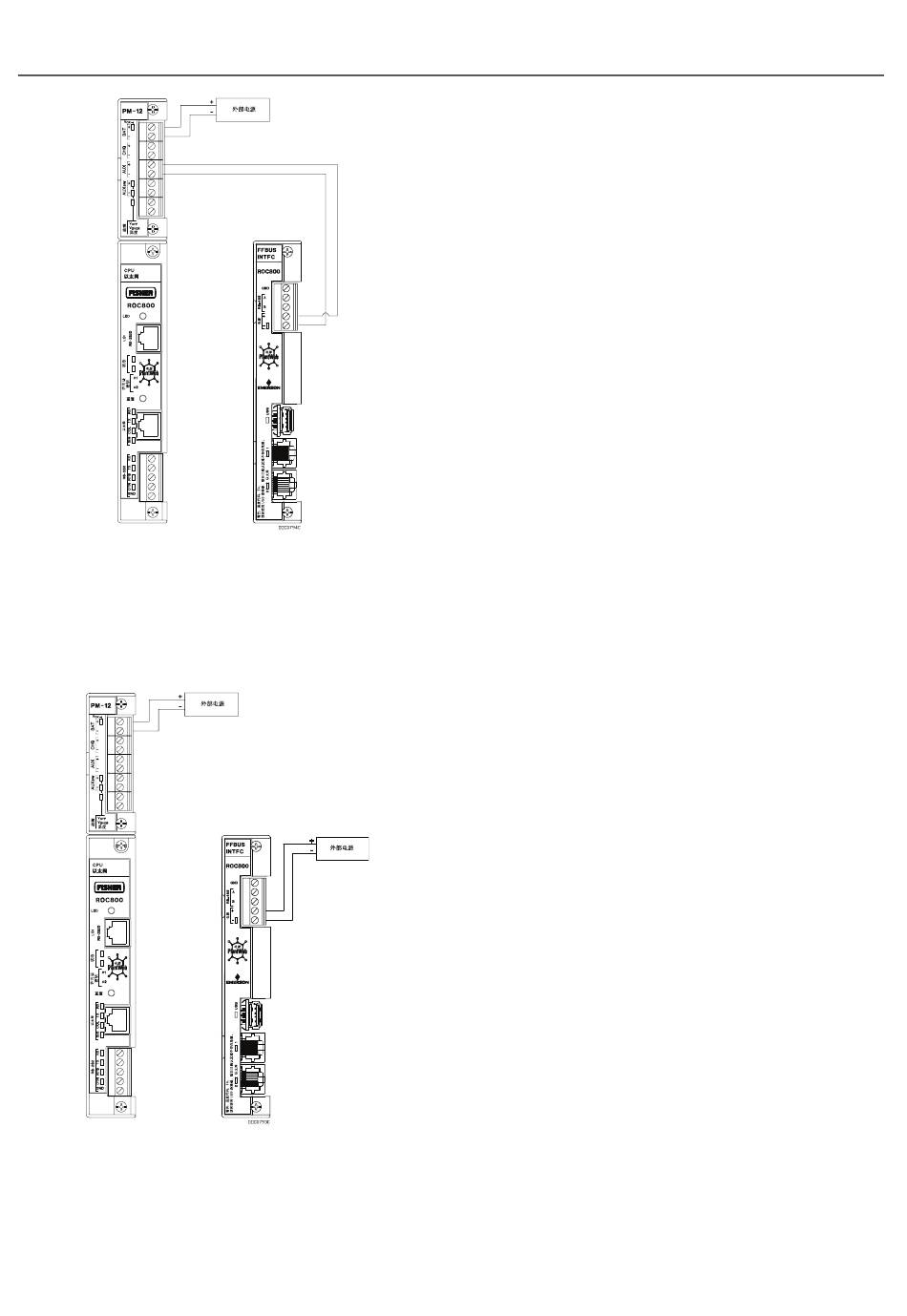

当做独立的设备进行接线
若选择把 FFI 当做独立于 ROC800 的装置进行配置，则
必须将 FFI 接至其自有的电源。请参阅
图
11. FFI
将 FFI 接地
如果您的公司没有特定的接地要求，则请将 FFI 作为
"浮动"（不接地）系统来安装。否则，请按照贵公司
现场总线接口
OUNDATION
的完整接线
图
11。
的独立接线
的特定接地惯例。但是，如果您正在连接接地设备和
FFI EIA-485 (RS-485) 端口，请将 FFI 电源接地。
如果您必须使设备接地，请遵循以下指引：
•
如果设备使用的是直流电源，接地系统必须与电
气接入点断开（即保持"悬空"状态）。所有的
设备接地体（包括导线和电源供电线路）在电气
接入点之前必须有一条不间断的电流通路。
•
错误接地或接地不良经常会引起问题，例如将接
地回路引入系统。FFI 正确接地可帮助减少电噪
声对设备运行的影响，并免遭雷电袭击。在直流
电压电源系统的服务中断处安装浪涌保护设备，
以保护安装的设备不受雷电和电涌的影响。对于
拨号调制解调器通信模块，您还可以考虑使用电
话浪涌保护器。
连接电源接线。确定 Foundation
手册
（表 A6259）
第三章
验证连接的极性
1. 要连接 DC 电源，请执行以下操作：
•
如果适合，请执行组态和日志数据的备份
程序。
•
还可以在服务停止处安装浪涌保护设备。
•
断开 ROC800 的所有电源。
•
在输入电源处安装保险丝。
•
拔下插孔上的接线端子接头。
•
将每根线缆的裸露端插入相应 BAT+ / BAT–
螺钉端子下方的接线夹中（针对 12 V dc 电
源）或相应 + / – 螺钉端子下方的接线夹中
（针对 24 V dc 电源）。
注：
正端子也必须配备保险丝。
•
将每条线缆旋紧到接线端子。将接线端子接头
插回插孔。
•
更换 FFI 的其他所有电源（如果必要）。
2. 将接线连接到 H1 接口模块上的接线端子。请参阅
Foundation
现场总线接口安装手册
第四章
的
了解接线图示和说明。
3. 完成接线端子的接线后，将线槽盖板在线槽按入到
位。请参阅
图
13。
4. 接通电源启动 FFI。FFI 上的电源 LED 指示灯
图
13）应呈绿色亮起，指示所应用的
（请参阅
电压正确。
表 A6296
页码 6
现场总线接口安装
中说明的电源要求。
（表 A6259）
