Montage
5.2

Montage von Optionsbaugruppen

WARNUNG
Slots
HINWEIS
5-4
Die Baugruppen dürfen nur von qualifizierten Personal ausgetauscht
werden.
Die Baugruppen dürfen nicht unter Spannung gezogen oder gesteckt
werden.
In der Elektronikbox des Gerätes stehen Ihnen bis zu sechs Slots für
den Einbau von Optionsbaugruppen zur Verfügung. Die Slots werden
mit den Buchstaben A bis G bezeichnet. Der Slot B ist in der
Elektronikbox nicht vorhanden, er wird in den Geräten der Bauform
Kompakt PLUS verwendet.
Falls Sie die Slots D bis G benutzen möchten, benötigen Sie dafür
zusätzlich:
♦ die Buserweiterung LBA (Local Bus Adapter), die der Aufnahme der
Baugruppe CU und bis zu zwei Trägerboards dient, und
♦ ein Trägerboard (ADB - Adaption Board) auf dem bis zu zwei
Optionsbaugruppen befestigt werden können.
Die Slots befinden sich an folgenden Positionen:
♦ Slot A
Baugruppe CU
♦ Slot C
Baugruppe CU
♦ Slot D
Trägerboard auf Einbauplatz 2
♦ Slot E
Trägerboard auf Einbauplatz 2
♦ Slot F
Trägerboard auf Einbauplatz 3
♦ Slot G
Trägerboard auf Einbauplatz 3

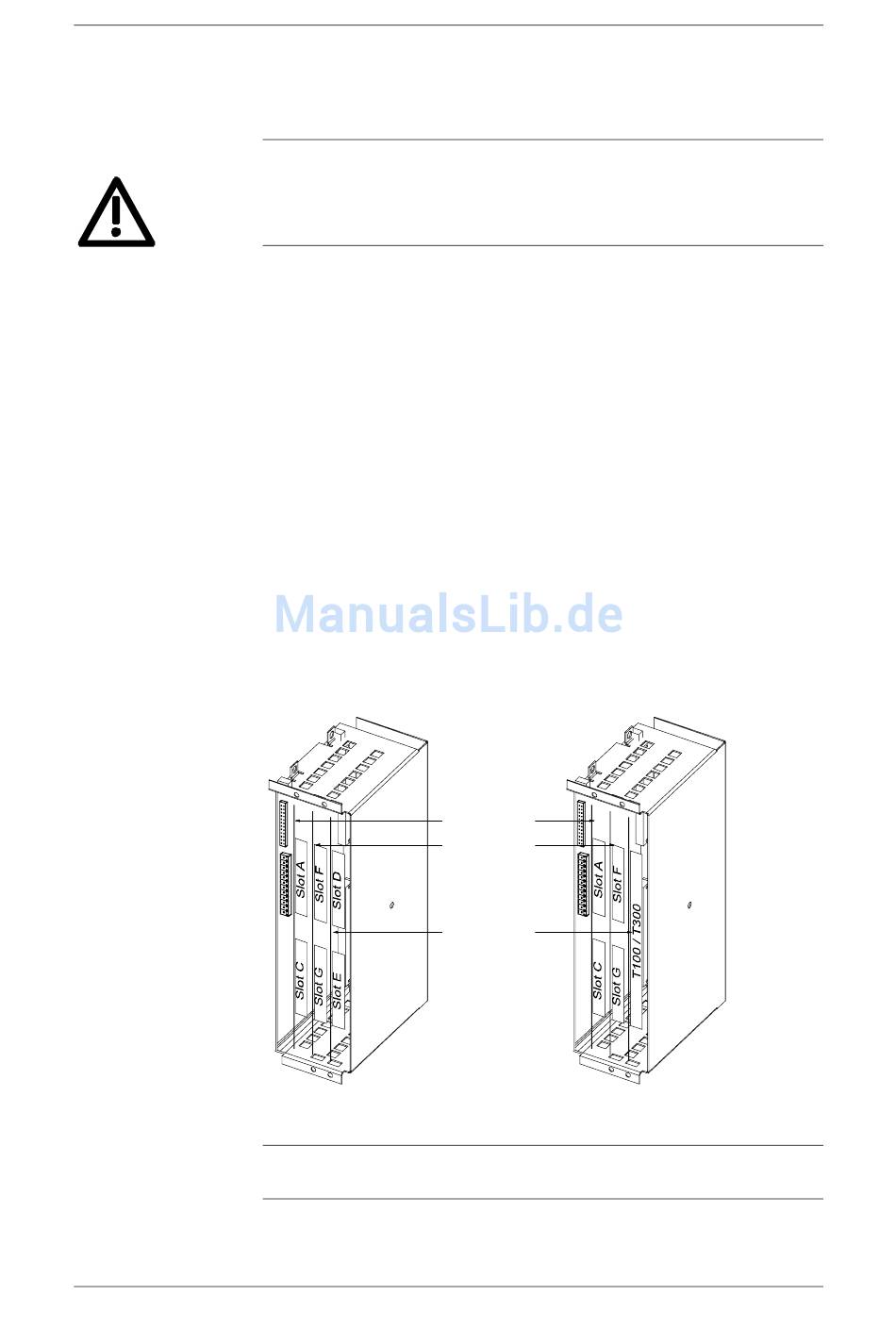

Bild 5-4 Lage der Slots in der Elektronikbox
Der Einbauplatz 2 ist für den Einsatz von Technologiebaugruppen
(T100, T300) verwendbar.
Einbauplatz 1
Einbauplatz 3
Einbauplatz 2
Betriebsanleitung
10.98
Lage oben
Lage unten
Lage oben
Lage unten
Lage oben
Lage unten
