10.98
G-Schiene nach EN50035
350 mm

Seitenansicht

G-Schiene nach EN50035
350 mm
Seitenansicht
Siemens AG 6SE7087-6JD50
SIMOVERT MASTERDRIVES
Montagefläche
Bauform A
Vorderansicht (Ohne Frontabdeckung)

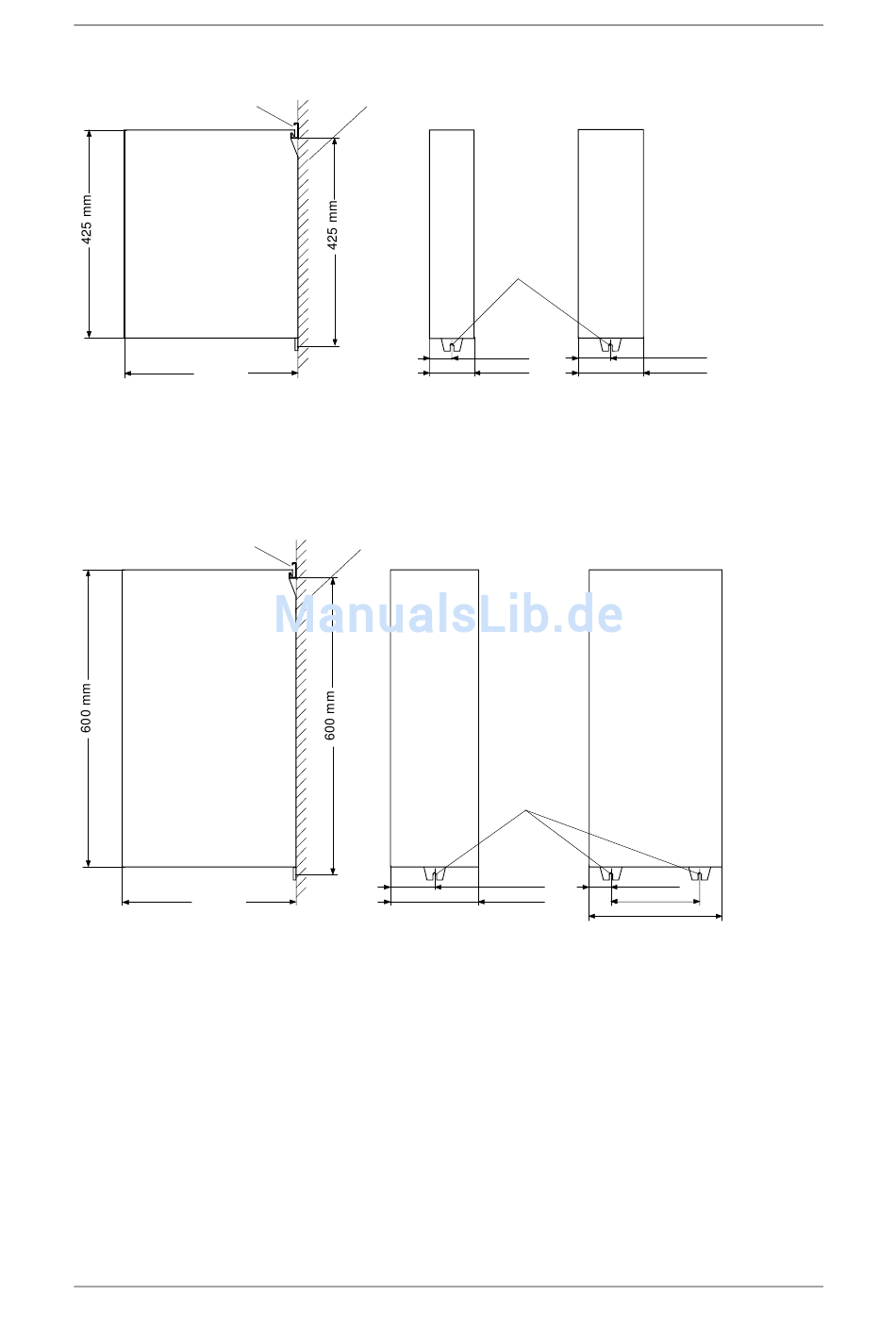

Bild 5-2 Maßbilder Montage Bauformen A,B
Montagefläche
Bauform C
Vorderansicht (Ohne Frontabdeckung)
Bild 5-3 Maßbilder Montage Bauformen C,D
Betriebsanleitung
Aussparungen für
Schrauben M6
45 mm
90 mm
Bauform B
Aussparungen für
Schrauben M6
90 mm 45 mm
180 mm 180 mm
270 mm
Bauform D
Montage
67,5 mm
135 mm
5-3
