5-2
Kühlluft

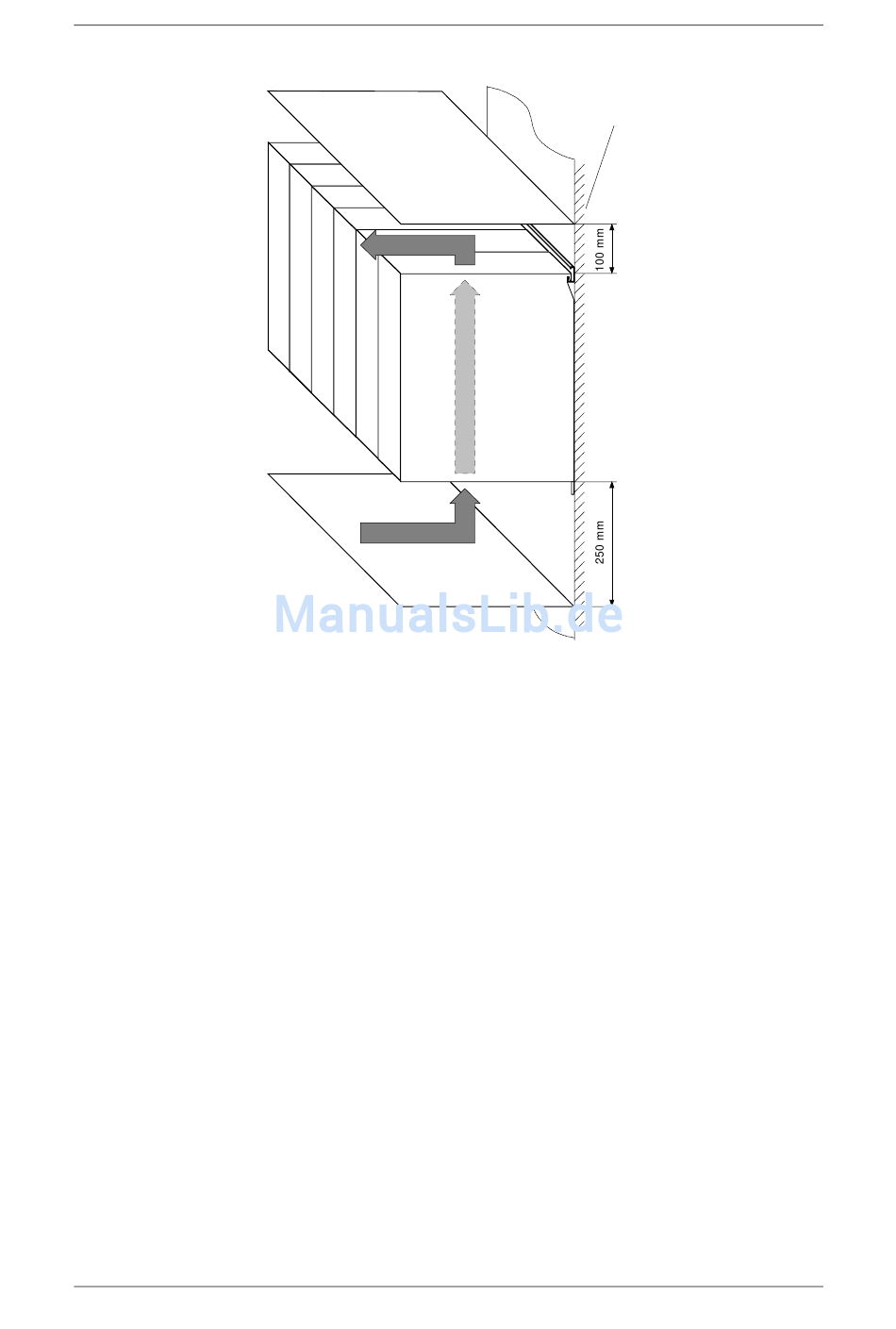

Bild 5-1 Mindestabstände für die Kühlung
Die Montage des Gerätes erfolgt direkt auf eine Montagefläche. Dafür
benötigen Sie folgende Teile:
♦ G-Schiene nach EN50035 mit Schrauben zur Befestigung oben,
♦ eine Schraube M6 bei Bauform A bis C, zwei Schrauben M6 bei
Bauform D, für die Befestigung unten,
♦ Maßbild für die Bauformen A, B bzw. für die Bauformen C, D.
Montagefläche
