05.2006
5.2

Montage von Optionsbaugruppen

WARNUNG
Die Baugruppen dürfen nur von qualifizierten Personal ausgetauscht
werden.
Die Baugruppen dürfen nicht unter Spannung gezogen oder gesteckt
werden.
Slots
In der Elektronikbox des Gerätes stehen Ihnen bis zu sechs Slots für
den Einbau von Optionsbaugruppen zur Verfügung. Die Slots werden
mit den Buchstaben A bis G bezeichnet. Der Slot B ist in der
Elektronikbox nicht vorhanden, er wird in den Geräten der Bauform
Kompakt PLUS verwendet.
Falls Sie die Slots D bis G benutzen möchten, benötigen Sie dafür
zusätzlich:
♦ die Buserweiterung LBA (Local Bus Adapter), die der Aufnahme der
♦ ein Trägerboard (ADB - Adaption Board) auf dem bis zu zwei
Die Slots befinden sich an folgenden Positionen:
♦ Slot A
♦ Slot C
♦ Slot D
♦ Slot E
♦ Slot F
♦ Slot G

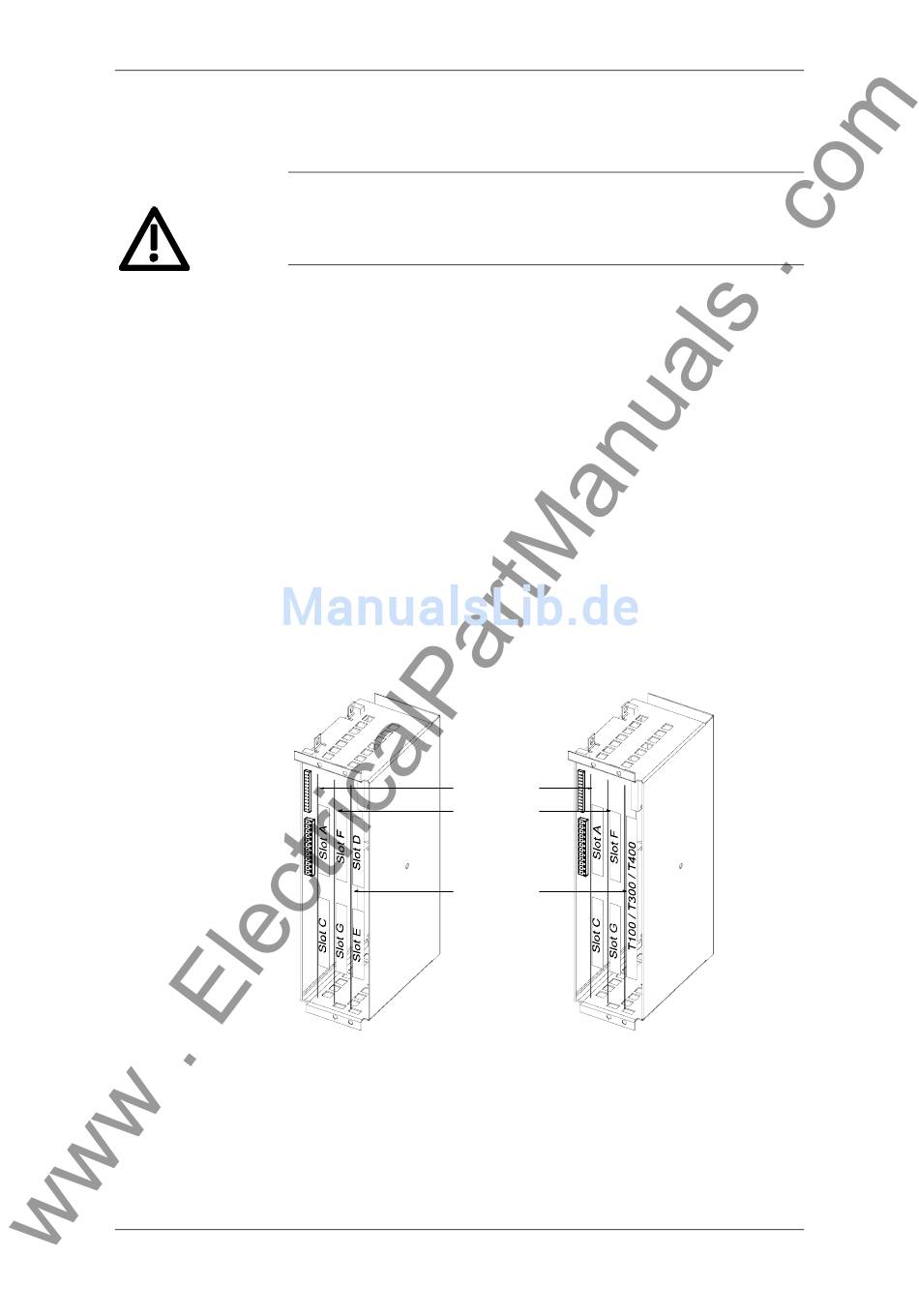

Bild 5-7
Siemens AG 6SE7087-6JK50
SIMOVERT MASTERDRIVES
Regelungsbaugruppe und bis zu zwei Trägerboards dient, und
Optionsbaugruppen befestigt werden können.
Regelungsbaugruppe
Regelungsbaugruppe
Trägerboard auf Einbauplatz 2
Trägerboard auf Einbauplatz 2
Trägerboard auf Einbauplatz 3
Trägerboard auf Einbauplatz 3
Einbauplatz 1
Einbauplatz 3
Einbauplatz 2
Lage der Slots in der Elektronikbox
Betriebsanleitung
Montage
Lage oben
Lage unten
Lage oben
Lage unten
Lage oben
Lage unten
5-9
