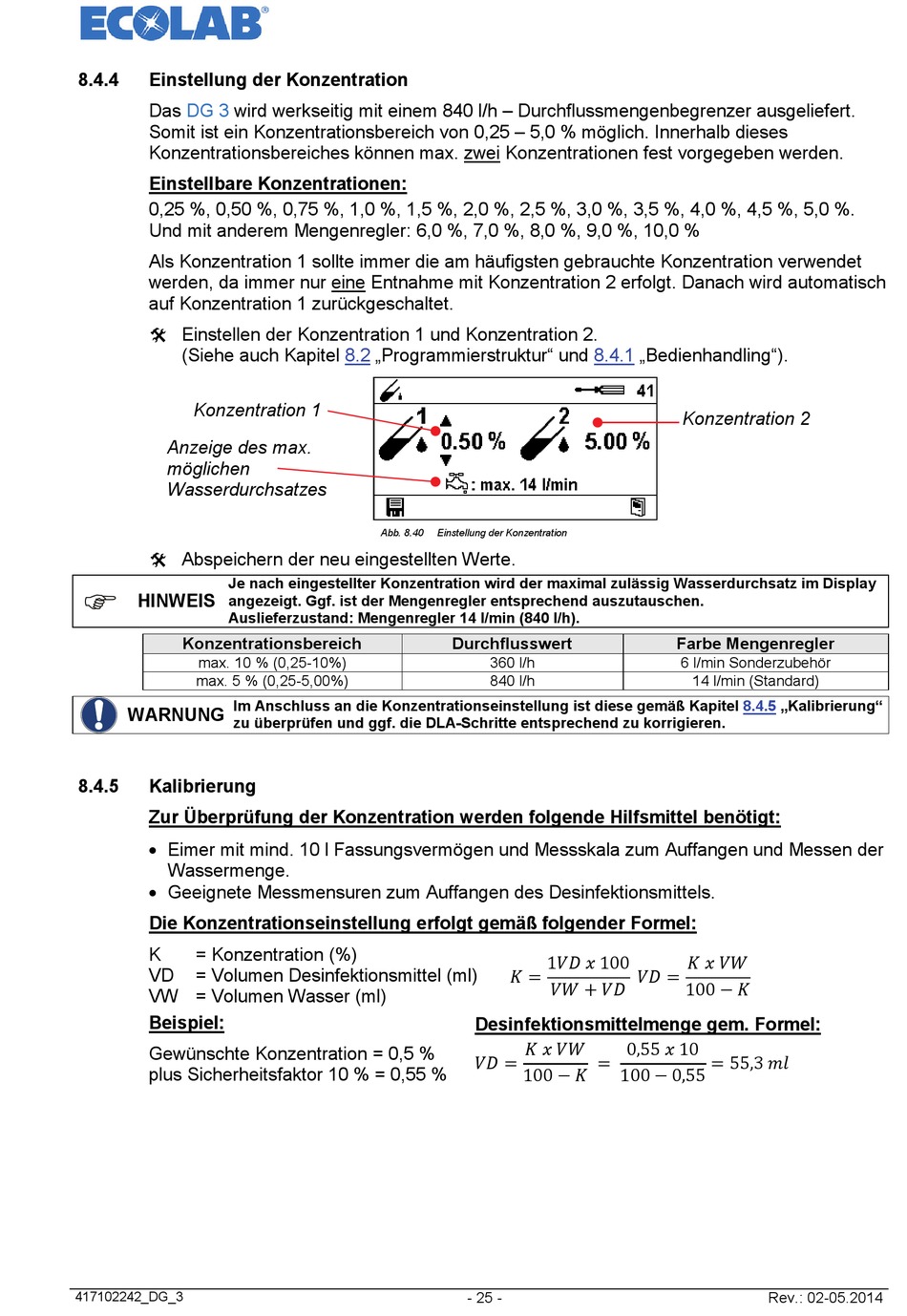

8.4.4
Einstellung der Konzentration
Das
DG 3
wird werkseitig mit einem 840 l/h – Durchflussmengenbegrenzer ausgeliefert.
Somit ist ein Konzentrationsbereich von 0,25 – 5,0 % möglich. Innerhalb dieses
Konzentrationsbereiches können max. zwei Konzentrationen fest vorgegeben werden.
Einstellbare Konzentrationen:
0,25 %, 0,50 %, 0,75 %, 1,0 %, 1,5 %, 2,0 %, 2,5 %, 3,0 %, 3,5 %, 4,0 %, 4,5 %, 5,0 %.
Und mit anderem Mengenregler: 6,0 %, 7,0 %, 8,0 %, 9,0 %, 10,0 %
Als Konzentration 1 sollte immer die am häufigsten gebrauchte Konzentration verwendet
werden, da immer nur eine Entnahme mit Konzentration 2 erfolgt. Danach wird automatisch
auf Konzentration 1 zurückgeschaltet.
Einstellen der Konzentration 1 und Konzentration 2.
(Siehe auch Kapitel
Konzentration 1
Anzeige des max.
möglichen
Wasserdurchsatzes
Abspeichern der neu eingestellten Werte.
Je nach eingestellter Konzentration wird der maximal zulässig Wasserdurchsatz im Display
HINWEIS
angezeigt. Ggf. ist der Mengenregler entsprechend auszutauschen.
Auslieferzustand: Mengenregler 14 l/min (840 l/h).
Konzentrationsbereich
max. 10 % (0,25-10%)
max. 5 % (0,25-5,00%)
Im Anschluss an die Konzentrationseinstellung ist diese gemäß Kapitel
WARNUNG
zu überprüfen und ggf. die DLA-Schritte entsprechend zu korrigieren.
8.4.5
Kalibrierung
Zur Überprüfung der Konzentration werden folgende Hilfsmittel benötigt:
• Eimer mit mind. 10 l Fassungsvermögen und Messskala zum Auffangen und Messen der
Wassermenge.
• Geeignete Messmensuren zum Auffangen des Desinfektionsmittels.
Die Konzentrationseinstellung erfolgt gemäß folgender Formel:
K
= Konzentration (%)
VD
= Volumen Desinfektionsmittel (ml)
VW = Volumen Wasser (ml)
Beispiel:
Gewünschte Konzentration = 0,5 %
plus Sicherheitsfaktor 10 % = 0,55 %
417102242_DG_3
8.2
„Programmierstruktur" und
Abb. 8.40
Einstellung der Konzentration
Durchflusswert
360 l/h
840 l/h
�� =
���� =
Desinfektionsmittelmenge gem. Formel:
- 25 -
8.4.1
„Bedienhandling").
Konzentration 2
Farbe Mengenregler
6 l/min Sonderzubehör
14 l/min (Standard)
1���� �� 100
�� �� ����
���� =
���� + ����
100 − ��
�� �� ����
0,55 �� 10
=
100 − ��
100 − 0,55
8.4.5
„Kalibrierung"
= 55,3 ����
Rev.: 02-05.2014
