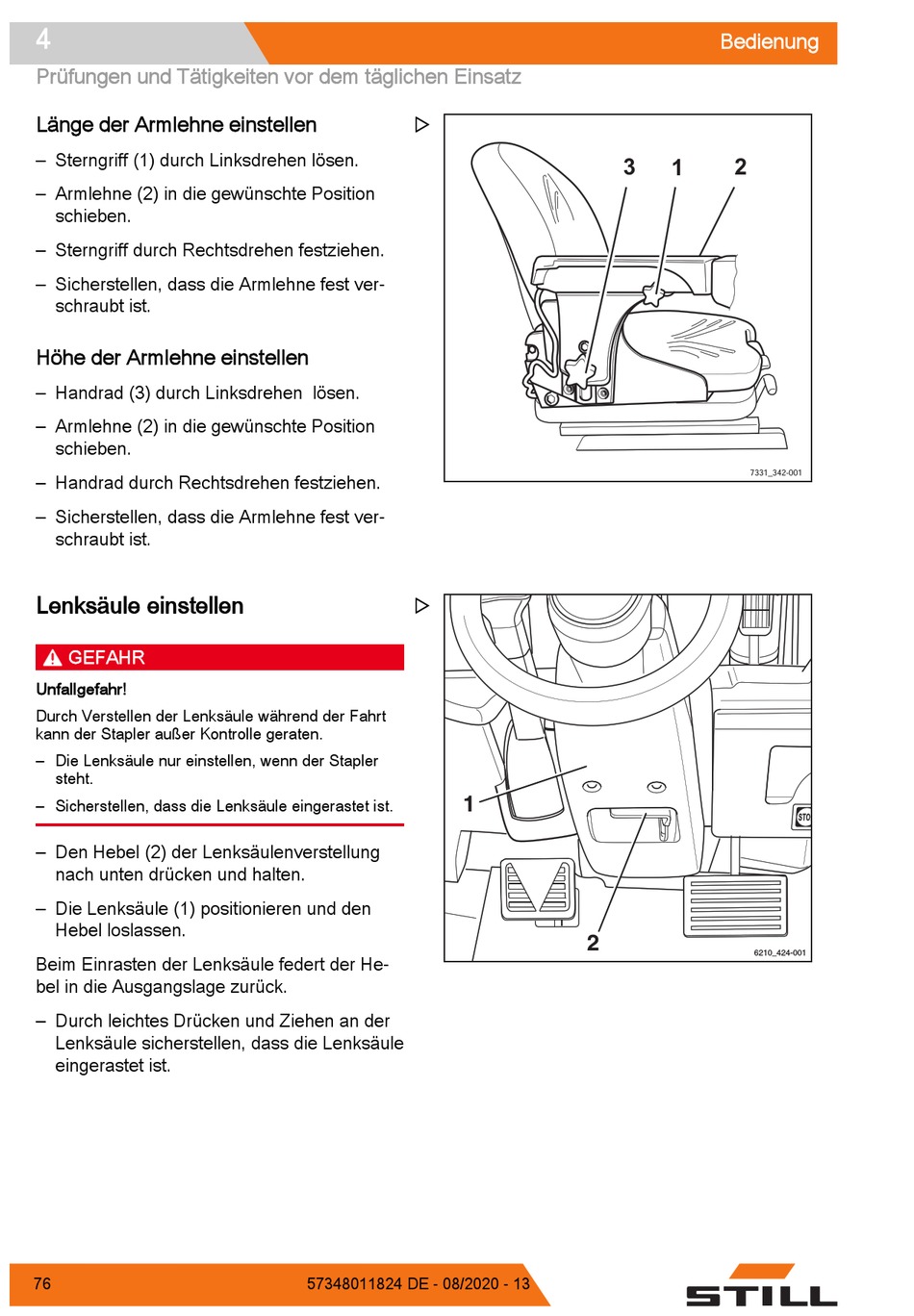

Länge Der Armlehne Einstellen; Höhe Der Armlehne Einstellen; Lenksäule Einstellen - Still Rx70-40 Originalbetriebsanleitung

4
Prüfungen und Tätigkeiten vor dem täglichen Einsatz
Länge der Armlehne einstellen
– Sterngriff (1) durch Linksdrehen lösen.
– Armlehne (2) in die gewünschte Position
schieben.
– Sterngriff durch Rechtsdrehen festziehen.
– Sicherstellen, dass die Armlehne fest ver-
schraubt ist.
Höhe der Armlehne einstellen
– Handrad (3) durch Linksdrehen lösen.
– Armlehne (2) in die gewünschte Position
schieben.
– Handrad durch Rechtsdrehen festziehen.
– Sicherstellen, dass die Armlehne fest ver-
schraubt ist.
Lenksäule einstellen
GEFAHR
Unfallgefahr!
Durch Verstellen der Lenksäule während der Fahrt
kann der Stapler außer Kontrolle geraten.
– Die Lenksäule nur einstellen, wenn der Stapler
steht.
– Sicherstellen, dass die Lenksäule eingerastet ist.
– Den Hebel (2) der Lenksäulenverstellung
nach unten drücken und halten.
– Die Lenksäule (1) positionieren und den
Hebel loslassen.
Beim Einrasten der Lenksäule federt der He-
bel in die Ausgangslage zurück.
– Durch leichtes Drücken und Ziehen an der
Lenksäule sicherstellen, dass die Lenksäule
eingerastet ist.
76


1
57348011824 DE - 08/2020 - 13
Bedienung
3 1 2
7331_342-001
2
6210_424-001
