Hubeinrichtung Mit Minihebel Zweifach Steuern - Still Rx70-40 Originalbetriebsanleitung

Bedienung

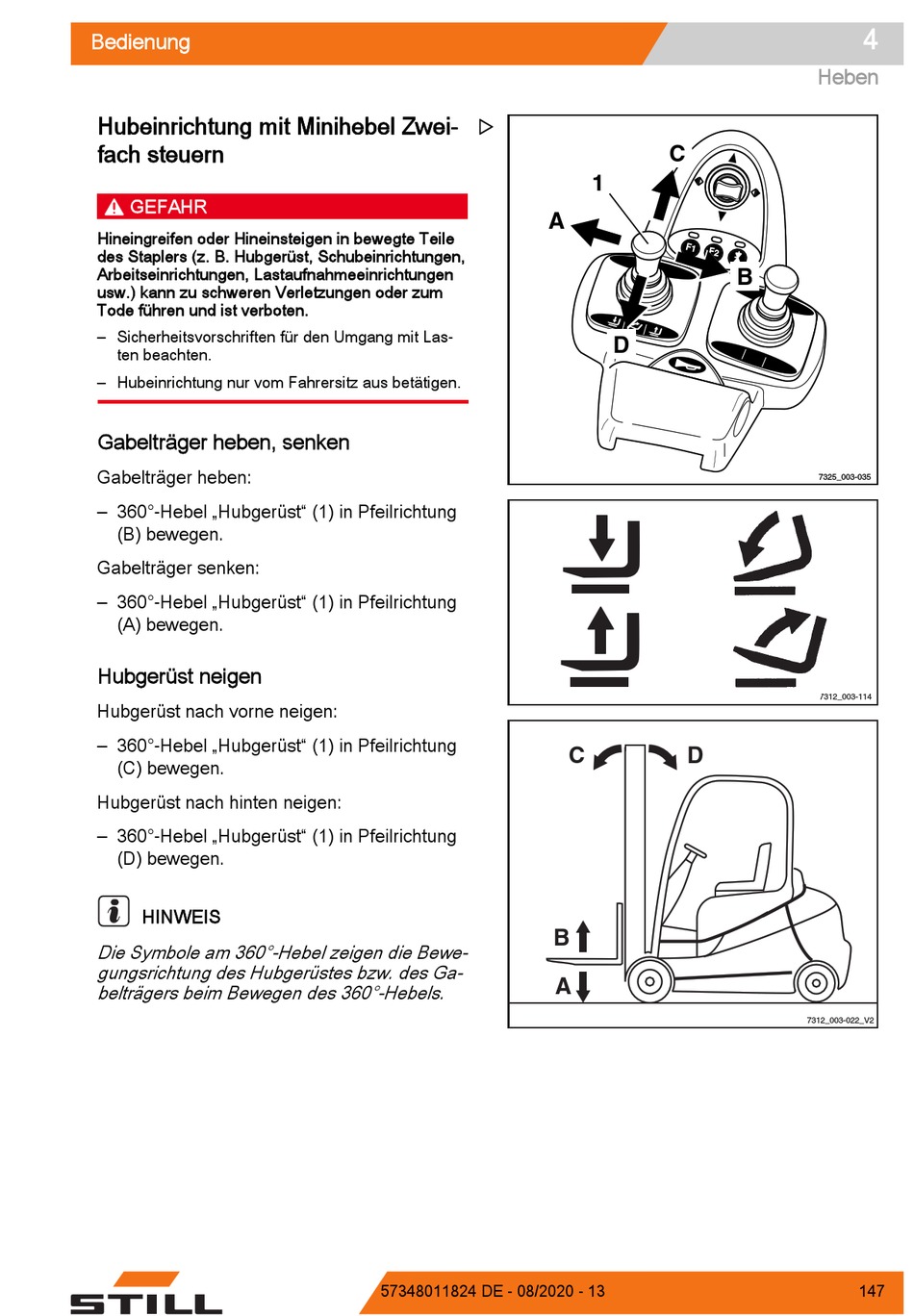

Hubeinrichtung mit Minihebel Zwei-
fach steuern
GEFAHR
Hineingreifen oder Hineinsteigen in bewegte Teile
des Staplers (z. B. Hubgerüst, Schubeinrichtungen,
Arbeitseinrichtungen, Lastaufnahmeeinrichtungen
usw.) kann zu schweren Verletzungen oder zum
Tode führen und ist verboten.
– Sicherheitsvorschriften für den Umgang mit Las-
ten beachten.
– Hubeinrichtung nur vom Fahrersitz aus betätigen.
Gabelträger heben, senken
Gabelträger heben:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(B) bewegen.
Gabelträger senken:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(A) bewegen.
Hubgerüst neigen
Hubgerüst nach vorne neigen:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(C) bewegen.
Hubgerüst nach hinten neigen:
– 360°-Hebel „Hubgerüst" (1) in Pfeilrichtung
(D) bewegen.
HINWEIS
Die Symbole am 360°-Hebel zeigen die Bewe-
gungsrichtung des Hubgerüstes bzw. des Ga-
belträgers beim Bewegen des 360°-Hebels.

A
B
57348011824 DE - 08/2020 - 13
C
1
D
C D
A
4
Heben
B
7325_003-035
7312_003-114
7312_003-022_V2
147
