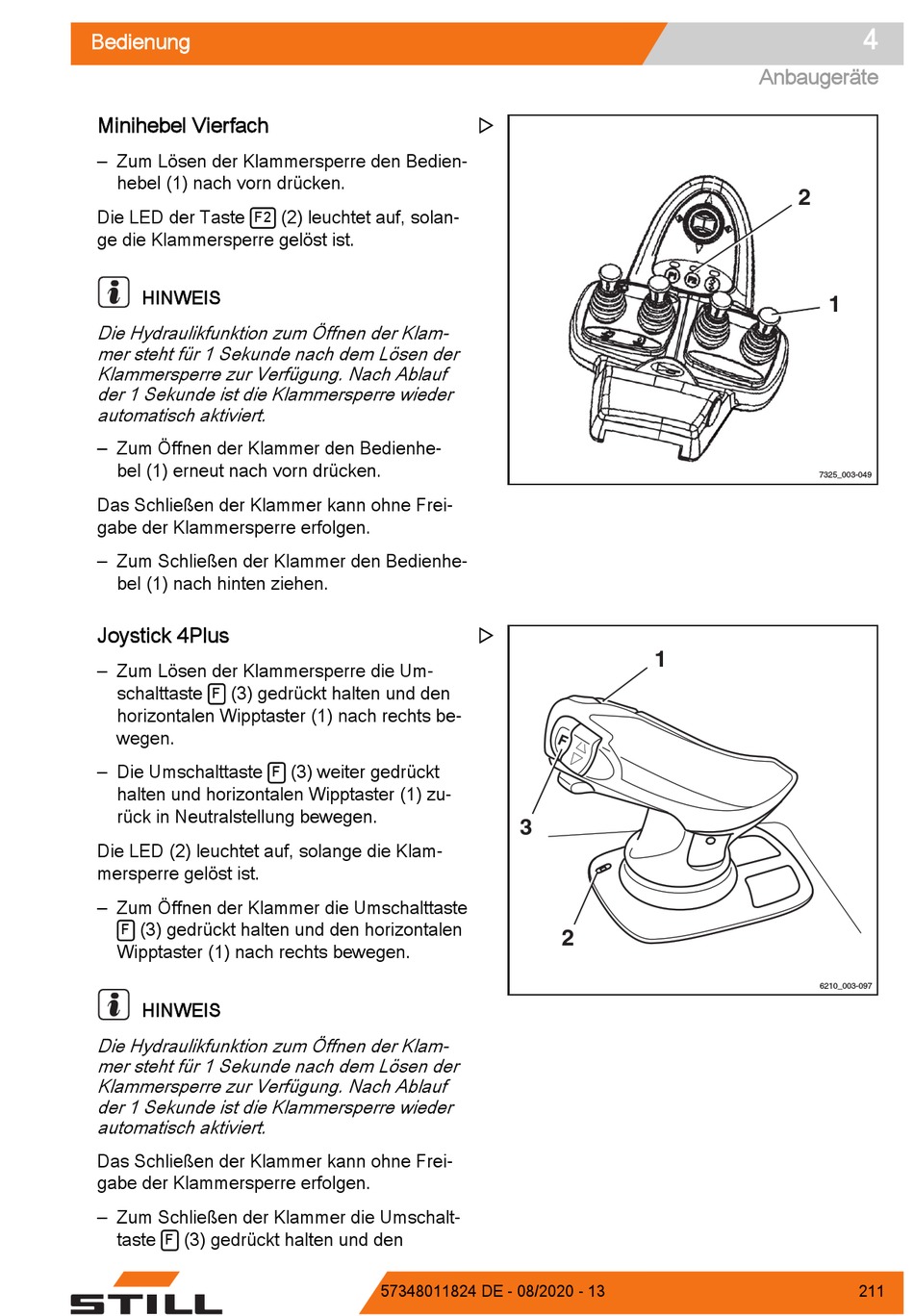

Still RX70-40 Originalbetriebsanleitung Seite 223

Bedienung
Minihebel Vierfach
– Zum Lösen der Klammersperre den Bedien-
hebel (1) nach vorn drücken.
Die LED der Taste
F2
ge die Klammersperre gelöst ist.
HINWEIS
Die Hydraulikfunktion zum Öffnen der Klam-
mer steht für 1 Sekunde nach dem Lösen der
Klammersperre zur Verfügung. Nach Ablauf
der 1 Sekunde ist die Klammersperre wieder
automatisch aktiviert.
– Zum Öffnen der Klammer den Bedienhe-
bel (1) erneut nach vorn drücken.
Das Schließen der Klammer kann ohne Frei-
gabe der Klammersperre erfolgen.
– Zum Schließen der Klammer den Bedienhe-
bel (1) nach hinten ziehen.
Joystick 4Plus
– Zum Lösen der Klammersperre die Um-
schalttaste (3) gedrückt halten und den
F
horizontalen Wipptaster (1) nach rechts be-
wegen.
– Die Umschalttaste
halten und horizontalen Wipptaster (1) zu-
rück in Neutralstellung bewegen.
Die LED (2) leuchtet auf, solange die Klam-
mersperre gelöst ist.
– Zum Öffnen der Klammer die Umschalttaste
(3) gedrückt halten und den horizontalen
F
Wipptaster (1) nach rechts bewegen.
HINWEIS
Die Hydraulikfunktion zum Öffnen der Klam-
mer steht für 1 Sekunde nach dem Lösen der
Klammersperre zur Verfügung. Nach Ablauf
der 1 Sekunde ist die Klammersperre wieder
automatisch aktiviert.
Das Schließen der Klammer kann ohne Frei-
gabe der Klammersperre erfolgen.
– Zum Schließen der Klammer die Umschalt-
taste (3) gedrückt halten und den
F
(2) leuchtet auf, solan-
(3) weiter gedrückt
F
57348011824 DE - 08/2020 - 13


