Schmierplan - Still Rx70-40 Originalbetriebsanleitung

Wartung

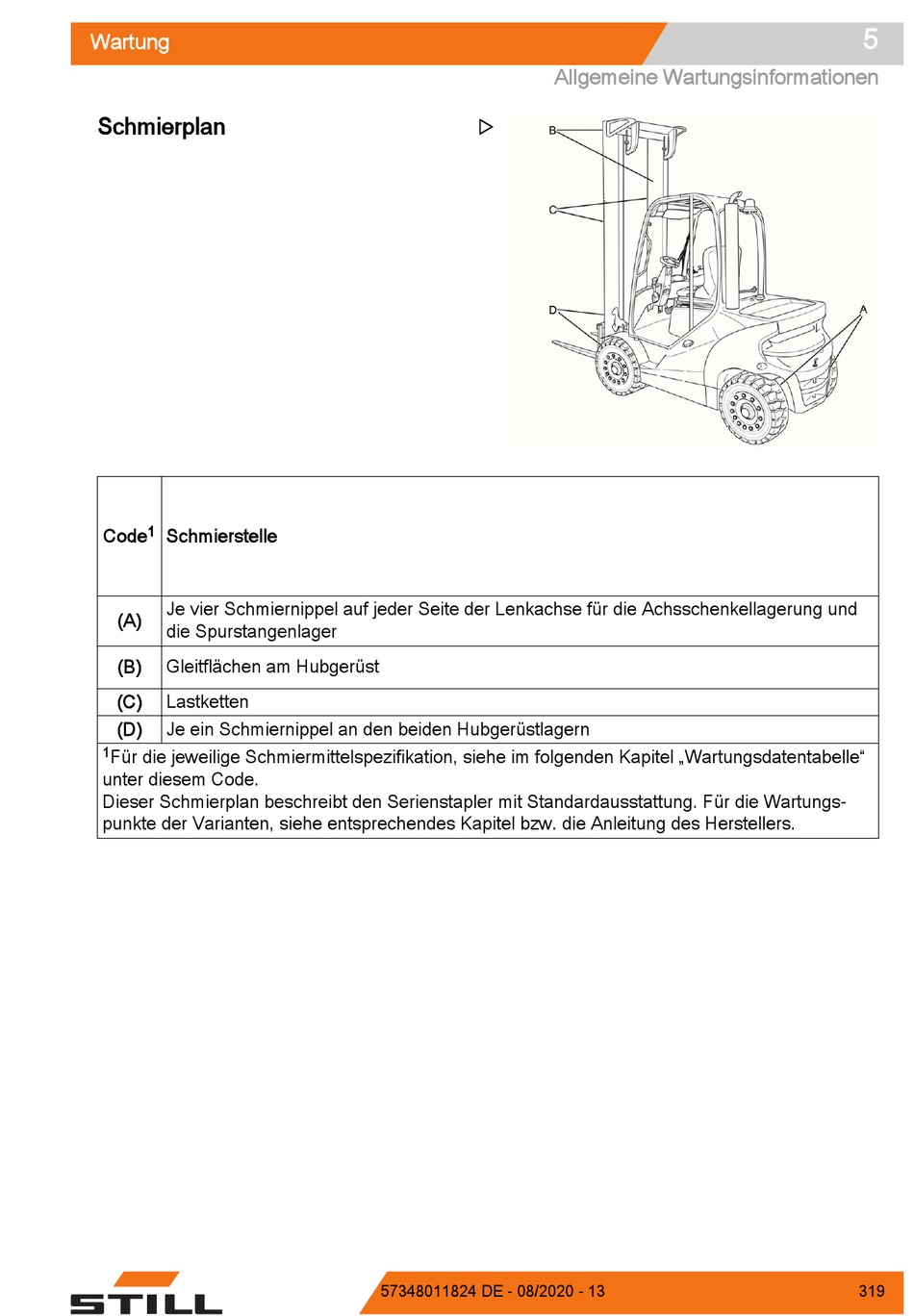

Schmierplan

1
Code Schmierstelle
Je vier Schmiernippel auf jeder Seite der Lenkachse für die Achsschenkellagerung und
(A)
die Spurstangenlager
(B) Gleitflächen am Hubgerüst
(C) Lastketten
(D) Je ein Schmiernippel an den beiden Hubgerüstlagern
1
Für die jeweilige Schmiermittelspezifikation, siehe im folgenden Kapitel „Wartungsdatentabelle"
unter diesem Code.
Dieser Schmierplan beschreibt den Serienstapler mit Standardausstattung. Für die Wartungs-
punkte der Varianten, siehe entsprechendes Kapitel bzw. die Anleitung des Herstellers.
Allgemeine Wartungsinformationen

57348011824 DE - 08/2020 - 13
5
319
