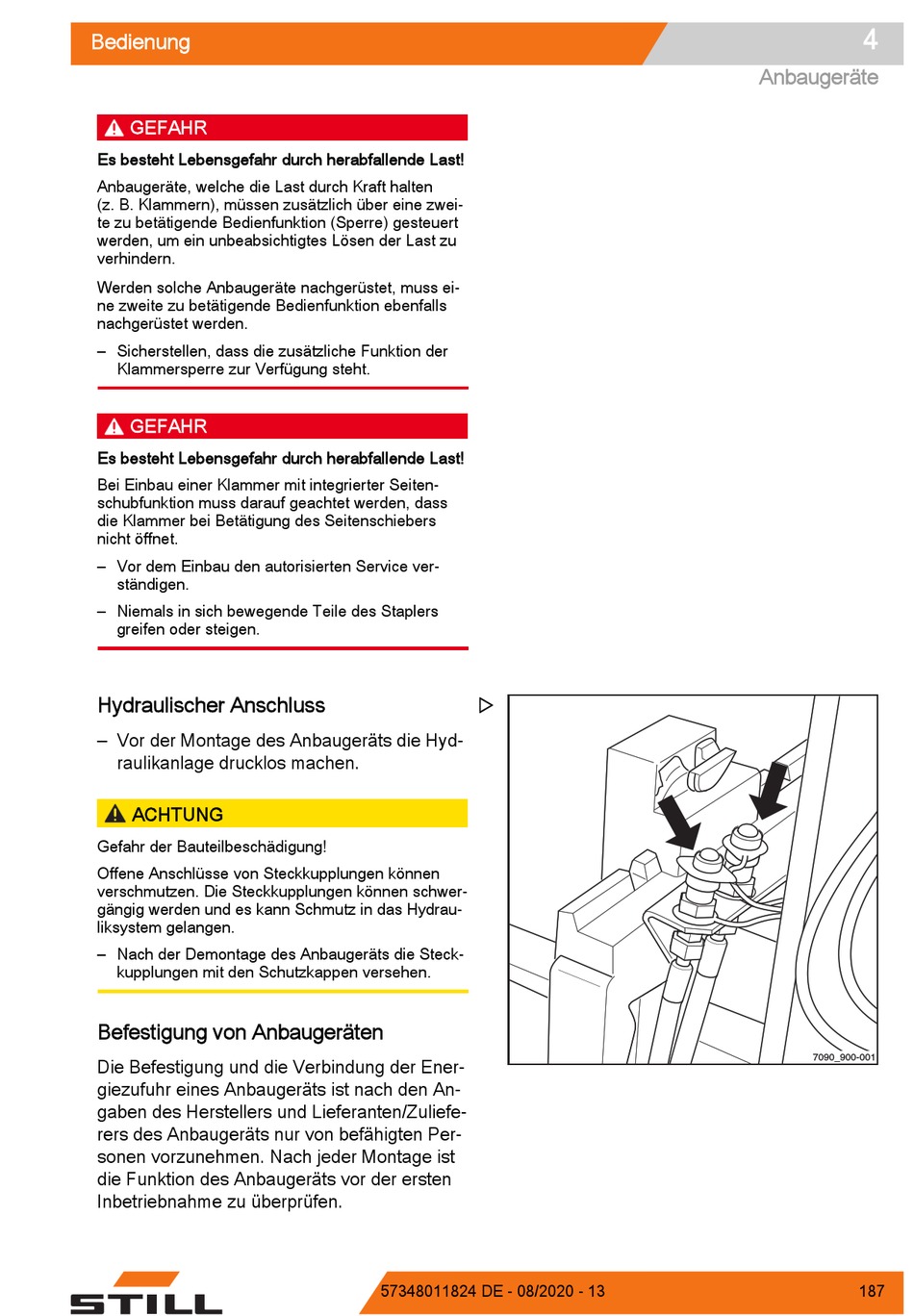

Hydraulischer Anschluss; Befestigung Von Anbaugeräten - Still Rx70-40 Originalbetriebsanleitung

Bedienung
GEFAHR
Es besteht Lebensgefahr durch herabfallende Last!
Anbaugeräte, welche die Last durch Kraft halten
(z. B. Klammern), müssen zusätzlich über eine zwei-
te zu betätigende Bedienfunktion (Sperre) gesteuert
werden, um ein unbeabsichtigtes Lösen der Last zu
verhindern.
Werden solche Anbaugeräte nachgerüstet, muss ei-
ne zweite zu betätigende Bedienfunktion ebenfalls
nachgerüstet werden.
– Sicherstellen, dass die zusätzliche Funktion der
Klammersperre zur Verfügung steht.
GEFAHR
Es besteht Lebensgefahr durch herabfallende Last!
Bei Einbau einer Klammer mit integrierter Seiten-
schubfunktion muss darauf geachtet werden, dass
die Klammer bei Betätigung des Seitenschiebers
nicht öffnet.
– Vor dem Einbau den autorisierten Service ver-
ständigen.
– Niemals in sich bewegende Teile des Staplers
greifen oder steigen.

Hydraulischer Anschluss

– Vor der Montage des Anbaugeräts die Hyd-
raulikanlage drucklos machen.
ACHTUNG
Gefahr der Bauteilbeschädigung!
Offene Anschlüsse von Steckkupplungen können
verschmutzen. Die Steckkupplungen können schwer-
gängig werden und es kann Schmutz in das Hydrau-
liksystem gelangen.
– Nach der Demontage des Anbaugeräts die Steck-
kupplungen mit den Schutzkappen versehen.
Befestigung von Anbaugeräten
Die Befestigung und die Verbindung der Ener-
giezufuhr eines Anbaugeräts ist nach den An-
gaben des Herstellers und Lieferanten/Zuliefe-
rers des Anbaugeräts nur von befähigten Per-
sonen vorzunehmen. Nach jeder Montage ist
die Funktion des Anbaugeräts vor der ersten
Inbetriebnahme zu überprüfen.

57348011824 DE - 08/2020 - 13
4
Anbaugeräte
7090_900-001
187
