Bedienung
Hubeinrichtung mit Fingertipp steu-
ern
GEFAHR
Hineingreifen oder Hineinsteigen in bewegte Teile
des Staplers (z. B. Hubgerüst, Schubeinrichtungen,
Arbeitseinrichtungen, Lastaufnahmeeinrichtungen
usw.) kann zu schweren Verletzungen oder zum
Tode führen und ist verboten.
– Sicherheitsvorschriften für den Umgang mit Las-
ten beachten.
– Hubeinrichtung nur vom Fahrersitz aus betätigen.

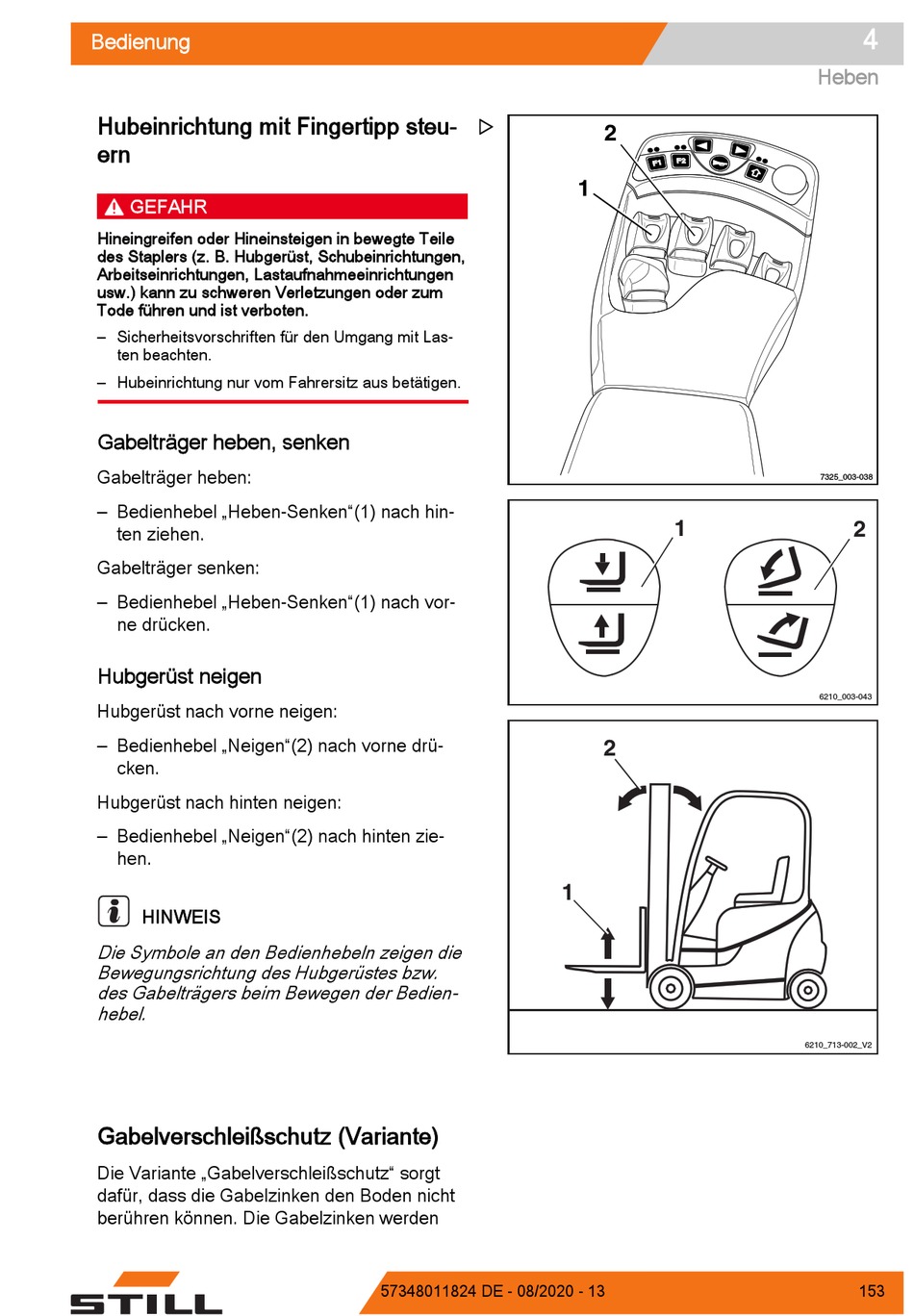

Gabelträger heben, senken
Gabelträger heben:
– Bedienhebel „Heben-Senken"(1) nach hin-
ten ziehen.
Gabelträger senken:
– Bedienhebel „Heben-Senken"(1) nach vor-
ne drücken.
Hubgerüst neigen
Hubgerüst nach vorne neigen:
– Bedienhebel „Neigen"(2) nach vorne drü-
cken.
Hubgerüst nach hinten neigen:
– Bedienhebel „Neigen"(2) nach hinten zie-
hen.
HINWEIS
Die Symbole an den Bedienhebeln zeigen die
Bewegungsrichtung des Hubgerüstes bzw.
des Gabelträgers beim Bewegen der Bedien-
hebel.
Gabelverschleißschutz (Variante)
Die Variante „Gabelverschleißschutz" sorgt
dafür, dass die Gabelzinken den Boden nicht
berühren können. Die Gabelzinken werden

57348011824 DE - 08/2020 - 13
2
1
1
2
1
4
Heben
7325_003-038
2
6210_003-043
6210_713-002_V2
153
