1
Informationen zur Dokumentation
Abkür-
Bedeutung
zung
Verband Deutscher Maschinen- und Anla-
VDMA
genbau e.V.
WLAN Wireless LAN

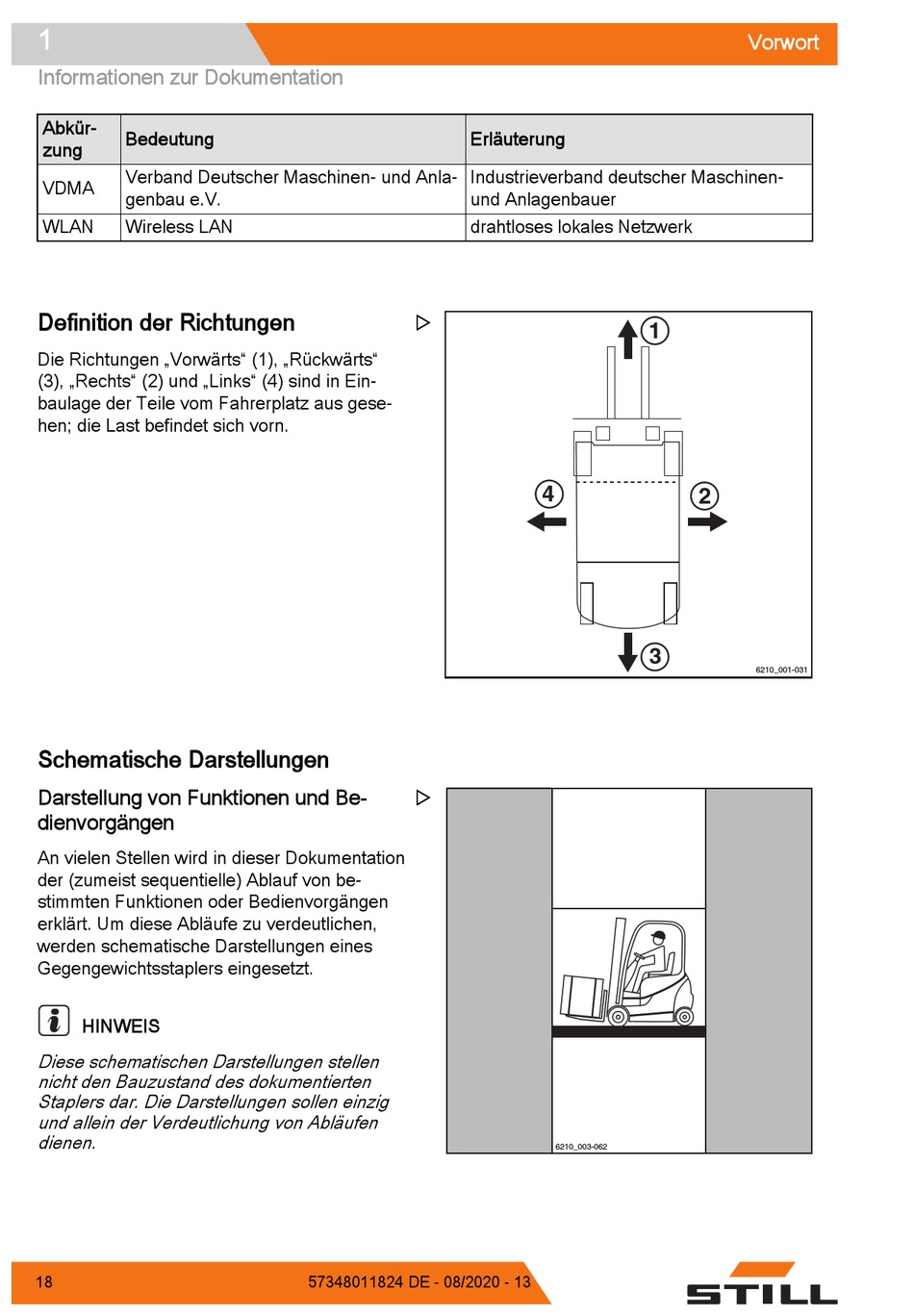

Definition der Richtungen

Die Richtungen „Vorwärts" (1), „Rückwärts"
(3), „Rechts" (2) und „Links" (4) sind in Ein-
baulage der Teile vom Fahrerplatz aus gese-
hen; die Last befindet sich vorn.

Schematische Darstellungen

Darstellung von Funktionen und Be-
dienvorgängen
An vielen Stellen wird in dieser Dokumentation
der (zumeist sequentielle) Ablauf von be-
stimmten Funktionen oder Bedienvorgängen
erklärt. Um diese Abläufe zu verdeutlichen,
werden schematische Darstellungen eines
Gegengewichtsstaplers eingesetzt.
HINWEIS
Diese schematischen Darstellungen stellen
nicht den Bauzustand des dokumentierten
Staplers dar. Die Darstellungen sollen einzig
und allein der Verdeutlichung von Abläufen
dienen.
18
Erläuterung
Industrieverband deutscher Maschinen-
und Anlagenbauer
drahtloses lokales Netzwerk


57348011824 DE - 08/2020 - 13
1
4
2
3
6210_003-062
Vorwort
6210_001-031
