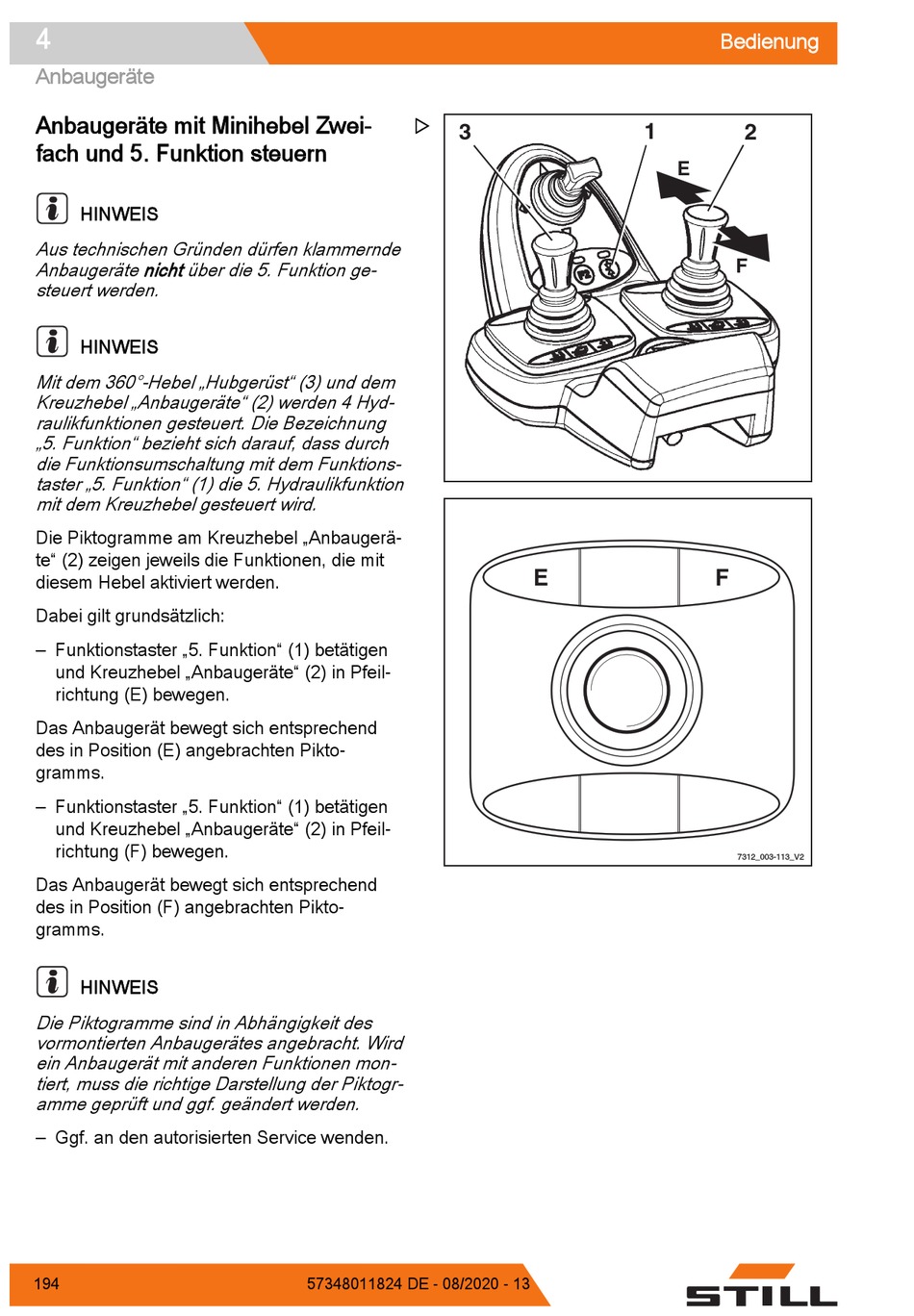

Anbaugeräte Mit Minihebel Zweifach Und 5. Funktion Steuern - Still RX70-40 Originalbetriebsanleitung

4
Anbaugeräte
Anbaugeräte mit Minihebel Zwei-
fach und 5. Funktion steuern
HINWEIS
Aus technischen Gründen dürfen klammernde
Anbaugeräte nicht über die 5. Funktion ge-
steuert werden.
HINWEIS
Mit dem 360°-Hebel „Hubgerüst" (3) und dem
Kreuzhebel „Anbaugeräte" (2) werden 4 Hyd-
raulikfunktionen gesteuert. Die Bezeichnung
„5. Funktion" bezieht sich darauf, dass durch
die Funktionsumschaltung mit dem Funktions-
taster „5. Funktion" (1) die 5. Hydraulikfunktion
mit dem Kreuzhebel gesteuert wird.
Die Piktogramme am Kreuzhebel „Anbaugerä-
te" (2) zeigen jeweils die Funktionen, die mit
diesem Hebel aktiviert werden.
Dabei gilt grundsätzlich:
– Funktionstaster „5. Funktion" (1) betätigen
und Kreuzhebel „Anbaugeräte" (2) in Pfeil-
richtung (E) bewegen.
Das Anbaugerät bewegt sich entsprechend
des in Position (E) angebrachten Pikto-
gramms.
– Funktionstaster „5. Funktion" (1) betätigen
und Kreuzhebel „Anbaugeräte" (2) in Pfeil-
richtung (F) bewegen.
Das Anbaugerät bewegt sich entsprechend
des in Position (F) angebrachten Pikto-
gramms.
HINWEIS
Die Piktogramme sind in Abhängigkeit des
vormontierten Anbaugerätes angebracht. Wird
ein Anbaugerät mit anderen Funktionen mon-
tiert, muss die richtige Darstellung der Piktogr-
amme geprüft und ggf. geändert werden.
– Ggf. an den autorisierten Service wenden.
194

3
57348011824 DE - 08/2020 - 13
1
E
E
Bedienung
2
F
F
7312_003-113_V2
