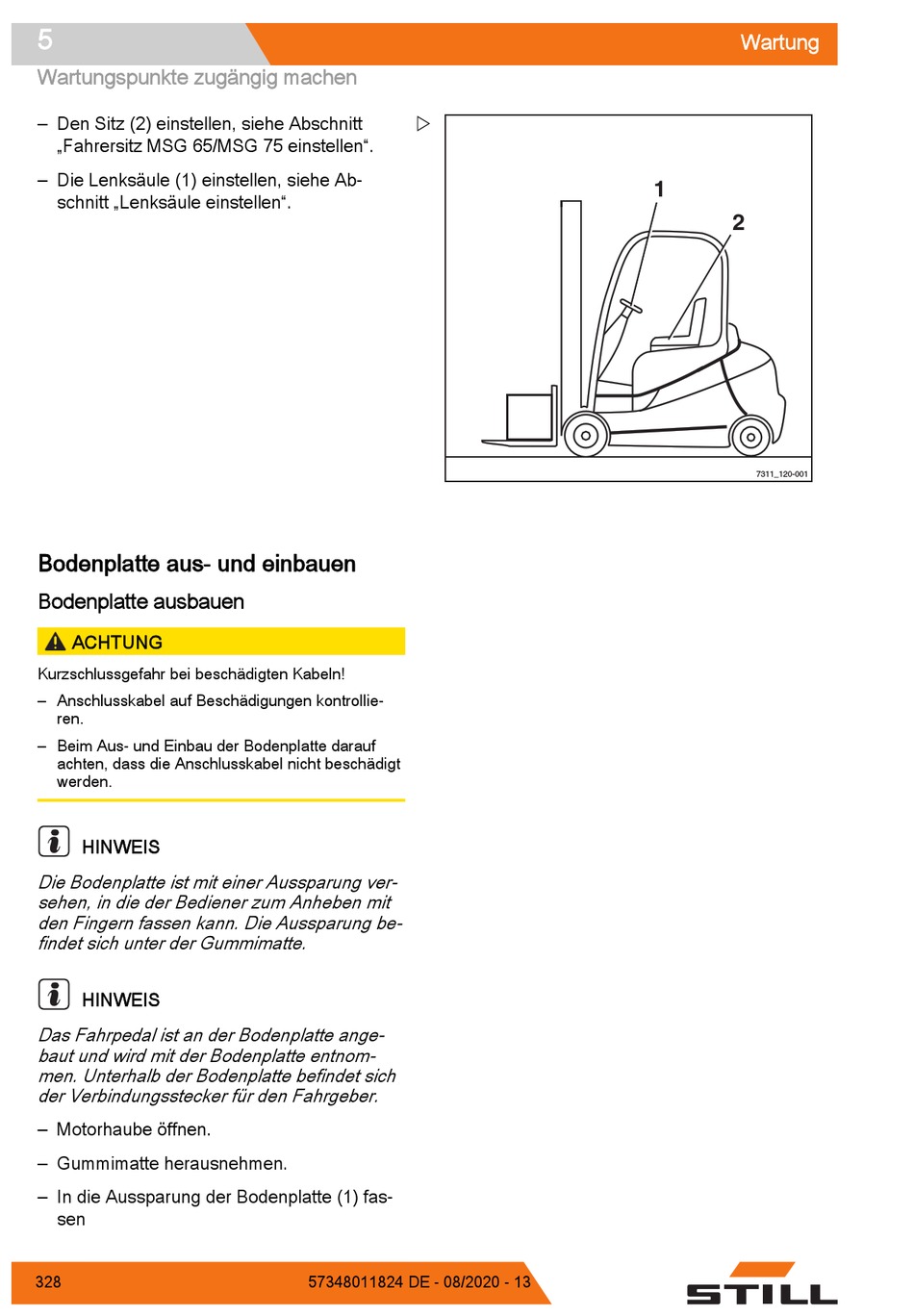

Bodenplatte Aus- Und Einbauen - Still Rx70-40 Originalbetriebsanleitung

5
Wartungspunkte zugängig machen
– Den Sitz (2) einstellen, siehe Abschnitt
„Fahrersitz MSG 65/MSG 75 einstellen".
– Die Lenksäule (1) einstellen, siehe Ab-
schnitt „Lenksäule einstellen".

Bodenplatte aus- und einbauen

Bodenplatte ausbauen
ACHTUNG
Kurzschlussgefahr bei beschädigten Kabeln!
– Anschlusskabel auf Beschädigungen kontrollie-
ren.
– Beim Aus- und Einbau der Bodenplatte darauf
achten, dass die Anschlusskabel nicht beschädigt
werden.
HINWEIS
Die Bodenplatte ist mit einer Aussparung ver-
sehen, in die der Bediener zum Anheben mit
den Fingern fassen kann. Die Aussparung be-
findet sich unter der Gummimatte.
HINWEIS
Das Fahrpedal ist an der Bodenplatte ange-
baut und wird mit der Bodenplatte entnom-
men. Unterhalb der Bodenplatte befindet sich
der Verbindungsstecker für den Fahrgeber.
– Motorhaube öffnen.
– Gummimatte herausnehmen.
– In die Aussparung der Bodenplatte (1) fas-
sen
328

57348011824 DE - 08/2020 - 13
Wartung
1
2
7311_120-001
